在工业制造领域，尺寸精度是决定产品质量的核心要素。从微小的电子元件到大型的机械结构，从单个零部件的加工到整机组装的配合，每一个环节都离不开精准的尺寸测量。传统的测量方式如卡尺、千分尺等接触式工具，不仅效率低下，还难以应对复杂结构工件的测量需求；而 2D 视觉测量虽能实现自动化，但因缺乏深度信息，无法完成三维尺寸的全面检测。3D 视觉尺寸测量技术的出现，彻底改变了这一局面，它通过非接触方式快速获取物体的三维数据，实现全尺寸、高精度、高效率的测量，成为设备商、非标自动化厂商、产线改造厂家提升质量管控水平的关键技术支撑。
一、3D 视觉尺寸测量的技术根基：为何能实现精准三维量测？

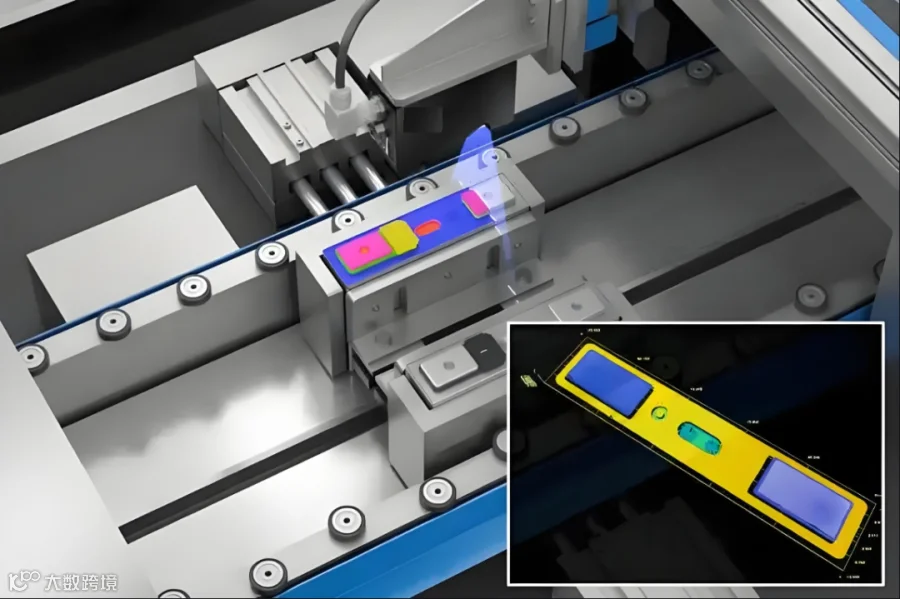

3D 视觉尺寸测量技术的核心，是利用光学成像原理（如结构光、激光三角测量、双目立体视觉等），通过工业相机采集物体表面的三维点云数据，再借助算法对这些数据进行处理、建模和分析，最终计算出物体的长度、宽度、高度、角度、弧度、距离等各类尺寸参数。相较于传统测量方式，其技术优势体现在三个方面：

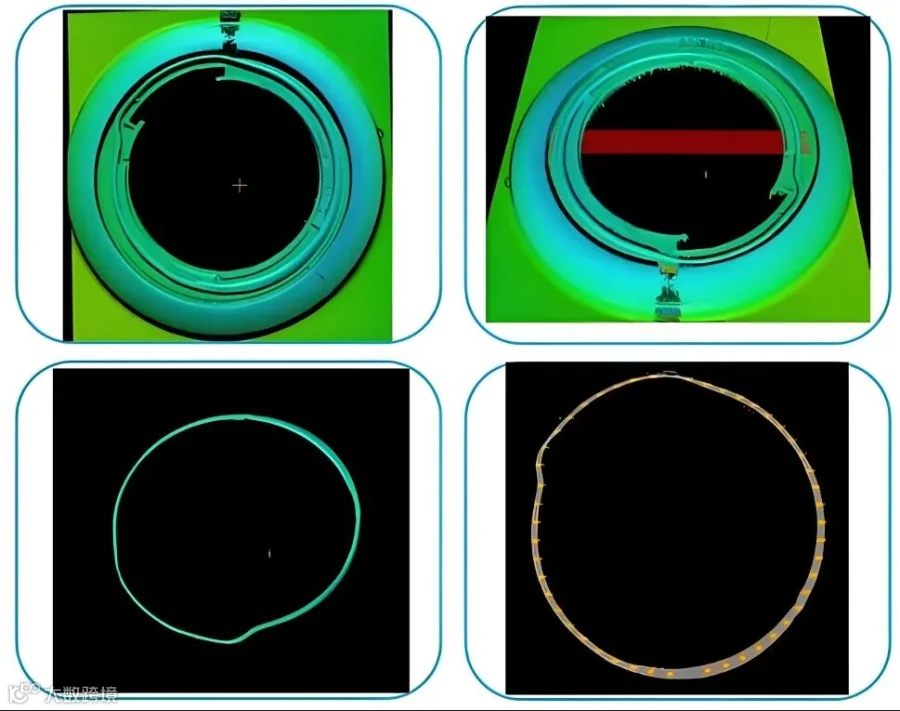

首先是全维度测量能力。3D 视觉尺寸测量能同时获取物体的 X、Y、Z 三个方向的尺寸信息，无论是平面尺寸、深度尺寸还是复杂的形位公差（如平面度、垂直度、圆度），都能一次性完成测量，避免了传统工具多次测量带来的累计误差。
其次是非接触与高效率。采用光学原理进行测量，无需与物体表面接触，可避免对精密工件、软质材料或易损部件造成损伤；同时，单次测量即可获取数千甚至数百万个点的三维数据，测量速度可达每秒数十个工件，远超人工测量效率。
最后是复杂场景的适应性。针对反光表面、透明材质、曲面结构、微小特征等传统测量难以应对的场景，3D 视觉尺寸测量通过特殊的光源设计、抗干扰算法和高分辨率成像，能稳定输出精确的测量结果，精度可达 ±0.001mm~±0.01mm，满足绝大多数工业制造的精度要求。
二、5 类典型工业场景：3D 视觉尺寸测量的落地实践
案例 1：设备商 —— 精密零部件的全尺寸检测
某设备商生产用于医疗设备的精密齿轮，齿轮直径仅 10mm，齿槽深度、齿厚、齿距等关键尺寸的精度要求在 ±0.005mm 以内。传统采用工具显微镜人工抽检，不仅效率低（每小时仅能检测 10 个），且无法全面测量所有齿的尺寸，导致部分不合格品流入下游装配环节，影响设备性能。
引入 3D 视觉尺寸测量系统后，通过高分辨率结构光相机对齿轮进行 360° 扫描，10 秒内即可获取齿轮的完整三维点云模型；系统自动识别所有齿槽、齿面的特征，计算出齿厚、齿距、齿槽深度等 20 余项尺寸参数，并与预设公差范围比对，自动判定合格与否。改造后，检测效率提升至每小时 300 个，实现 100% 全检，不合格品率从 3% 降至 0.1%，为设备商提供了可靠的质量保障，提升了产品竞争力。
案例 2：非标自动化厂商 —— 异形塑料件的快速尺寸验证
非标自动化厂商为家电行业定制异形塑料件的生产线，该塑料件因注塑工艺易出现翘曲、变形，需检测其整体轮廓尺寸（长度 200mm、宽度 150mm）及关键孔位的位置度（要求 ±0.05mm）。传统采用三坐标测量机检测，虽精度足够，但每次测量需 3 分钟，且需人工装夹定位，无法满足生产线的快速检测需求。

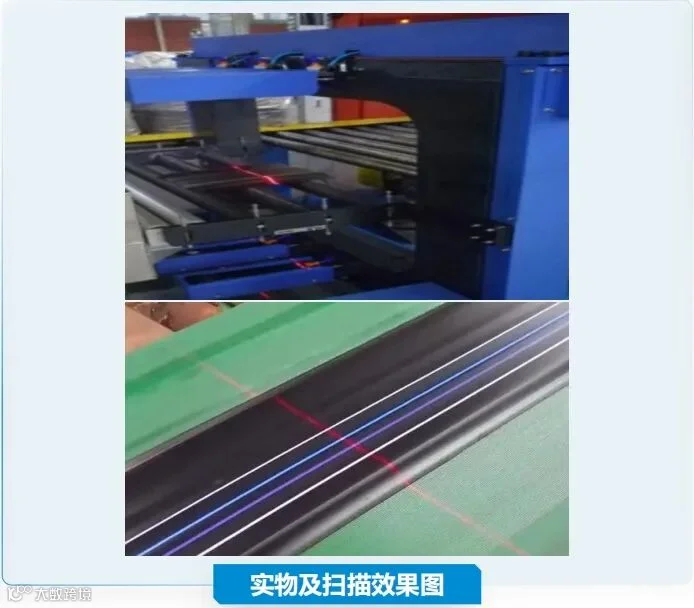

3D 视觉尺寸测量方案为其提供了定制化解决思路：在生产线末端部署机器人引导的 3D 测量单元，机器人将塑料件抓取至测量工位后，激光线扫相机对工件进行高速扫描（扫描时间仅 2 秒），系统快速重建三维模型并计算整体尺寸与孔位偏差；测量数据实时反馈至注塑机，用于调整工艺参数，减少变形量。该方案使单件检测时间缩短至 5 秒，适配了生产线的节拍需求，且实现了测量 - 调整的闭环控制，塑料件合格率提升 25%，满足了非标自动化厂商对 “高效、精准” 的定制化服务要求。
案例 3：自动化产线改造 —— 汽车车身覆盖件的在线尺寸监控
某汽车零部件工厂需对车身覆盖件（如车门、引擎盖）的生产线进行改造，覆盖件为大型薄板冲压件，易因冲压模具磨损导致尺寸偏差，需检测其边缘轮廓、曲面弧度及安装孔位的位置度。传统采用离线抽检，每 2 小时抽取 1 件用三坐标测量，检测周期长，难以实时发现生产异常，导致批量不良品产生。
改造方案引入在线 3D 视觉尺寸测量系统：在冲压线出口安装两台大视野激光 3D 相机，覆盖件通过时，相机同步扫描其表面，10 秒内完成三维数据采集；系统自动与标准 CAD 模型比对，生成尺寸偏差色谱图，精确标出超差区域（如边缘间隙、曲面凹陷），并将数据实时传输至 MES 系统。当偏差超过阈值时，系统自动报警并提示模具调整方向。改造后，实现 100% 在线检测，异常响应时间从 2 小时缩短至 5 分钟，批量不良率降低 80%，大幅减少了原材料浪费，符合产线改造厂家 “提质降本” 的核心目标。
案例 4：电子行业 ——PCB 板焊点三维尺寸检测
在 PCB 板（印制电路板）生产中，焊点的高度、直径和体积是影响电路连接可靠性的关键指标，需控制焊点高度在 0.1mm~0.3mm 之间，直径偏差不超过 ±0.02mm。传统 2D 视觉只能检测焊点的平面直径，无法测量高度，导致部分虚焊、堆焊等问题无法识别，影响电子产品质量。
3D 视觉尺寸测量系统成为焊点检测的 “精准把关者”：采用高分辨率显微 3D 相机对 PCB 板进行逐点扫描，获取每个焊点的三维形貌数据；算法自动计算焊点的高度、直径、体积及平整度，并生成三维可视化图像，直观显示不合格焊点的位置和偏差值。该系统每小时可检测 50 块 PCB 板（每块含数千个焊点），检测覆盖率达 100%，虚焊检出率从 60% 提升至 99.9%，有效避免了因焊点问题导致的电子产品故障，满足了电子行业 “高精度、高密度” 的质量管控需求。
案例 5：金属加工 —— 管道配件的螺纹尺寸测量
管道配件（如弯头、三通）的螺纹尺寸（螺距、牙高、锥度等）直接影响连接密封性，某金属加工厂生产的不锈钢管道配件，需检测螺纹的多项关键尺寸，传统采用螺纹量规人工检测，只能判断通止，无法获取具体尺寸数据，且人工操作易因疲劳导致误判。
3D 视觉尺寸测量方案解决了这一难题：通过旋转平台带动管道配件转动，线激光传感器对螺纹表面进行螺旋扫描，获取完整的螺纹三维点云；系统自动提取螺纹的牙顶、牙底特征，计算螺距、牙高、锥度等精确尺寸，并与标准值比对。该方案不仅能输出合格 / 不合格结果，还能生成详细的尺寸偏差报告，帮助工厂分析加工设备（如车床）的调整方向。应用后，螺纹尺寸检测的一致性从 70% 提升至 99%，客户投诉率下降 60%，适配了金属加工行业对 “精密连接” 的质量要求。
三、企业引入 3D 视觉尺寸测量的关键考量：从需求到落地
3D 视觉尺寸测量技术虽能解决多种测量难题，但企业在引入时需结合自身场景做好以下规划，以确保方案的适用性和有效性：
1. 明确测量需求的核心参数
首先需确定待检测工件的尺寸范围（如微小件 <10mm、大型件> 1m）、精度要求（如 ±0.001mm 或 ±0.01mm）、检测速度（如每分钟 10 件或 100 件）及特征类型（如平面、曲面、螺纹、孔位等）。例如，检测微小电子元件需选择高分辨率显微 3D 系统，而检测大型车身件则需大视野激光扫描方案。
2. 评估测量环境的适配性
工业现场的光照条件、振动、粉尘、温度等因素会影响测量精度，需选择适应环境的硬件设备（如 IP65 防护等级的相机、抗振动的机械结构）。同时，需考虑工件的输送方式（如传送带、机器人抓取），确保测量系统与生产线的节拍匹配。
3. 关注数据的应用性与可追溯性
优质的 3D 视觉尺寸测量系统应具备数据存储、分析和追溯功能，能生成检测报告、趋势图表，为生产工艺优化提供数据支持。同时，系统应支持与 MES、ERP 等管理系统对接，实现质量数据的全流程管理，助力企业构建数字化质量管控体系。
四、结语：3D 视觉尺寸测量 —— 工业质量管控的 “数字基石”
从精密零部件到大型结构件，从离线抽检到在线全检，3D 视觉尺寸测量技术正以其 “全维度、高精度、高效率” 的特性，重构工业制造的质量管控模式。它不仅是一种测量工具，更是连接设计、生产、检验的数字桥梁，为设备商提供产品性能的可靠保障，为非标自动化厂商拓展定制化检测能力，为产线改造厂家实现质量数据的实时闭环控制。
在制造业向 “智能制造” 转型的过程中，3D 视觉尺寸测量已成为企业提升产品质量、降低生产成本、增强市场竞争力的必备技术。随着技术的不断迭代，其测量精度将进一步提升，应用场景将更加广泛，为工业制造的高质量发展注入持续动力。
