引言
在轮胎制造工艺流程中，帘布层搭边宽度的精准控制直接关系到轮胎的结构强度、均匀性乃至使用寿命。这一看似简单的尺寸参数，却长期困扰着众多轮胎生产企业的质量管控人员。随着3D视觉检测技术的成熟应用，这一难题正迎来突破性解决方案。
帘布层搭边的工艺意义
帘布层作为轮胎的骨架材料，其搭接质量直接影响轮胎的整体性能。在轮胎成型过程中，帘布层两端需要按照工艺要求进行一定宽度的重叠贴合，这个重叠量就是搭边宽度。
搭边宽度的工艺控制至关重要：
搭边宽度过小：帘布接头处强度不足，轮胎在充气和使用过程中容易在此处发生早期损坏
搭边宽度过大：会造成局部材料堆积，导致轮胎动平衡不良和均匀性下降，直接影响驾乘舒适性
工艺规范通常要求搭边宽度控制在特定范围内，例如窄断面轮胎为15-20毫米，宽断面轮胎为20-30毫米。在高精度检测要求下，测量公差甚至达到0.4毫米以内，检测系统精度需满足0.08毫米的苛刻标准。如此严苛的要求，传统人工抽检方式显然难以胜任。
传统检测方法的困境
长期以来，轮胎企业对帘布层搭边宽度的管控主要依赖两种方式：
人工目视抽检
存在主观性强、测量一致性差、劳动强度大等固有问题
只能停机检测，效率极低
抽检模式无法覆盖全部产品，漏检风险始终存在
接触式量具测量
帘布材料为黑色橡胶，质地柔软，测量探头接触时易引起材料变形，导致测量结果失真
高速连续生产线上，接触式测量根本无法实现实时在线检测
一旦不合格品流入后续工位，将造成难以挽回的质量损失。因此，寻求一种高效、精准、非接触的在线检测手段成为行业迫切需求。
3D视觉检测技术原理
3D视觉检测技术的引入，彻底改变了这一局面。基于激光三角测量原理的3D线激光轮廓测量仪成为帘布层搭边检测的核心设备。
工作原理：
激光器发射线激光投射到帘布表面
相机以一定角度采集激光轮廓图像
通过分析激光线的变形量，计算出被测物的高度信息和轮廓曲线
关键技术特点：
针对黑色橡胶材质成像困难的问题，现代3D视觉检测系统多采用660nm红色激光，这一波段对深色材料具有优异的识别能力
配合高速图像处理单元，系统可实现每秒数千次的全轮廓扫描，即使生产线高速运行，也能实时捕捉每一处细节
典型安装方式：
针对帘布层搭边检测，通常采用上下相机对射安装，激光线垂直于搭接线方向扫描。这种布局能够完整获取搭接区域的断面轮廓，为后续分析提供精确的基础数据。
测量内容与精度实现
基于采集的三维点云数据，3D视觉检测系统可计算多项关键指标：
核心测量参数：
搭接量：通过识别搭接起始线和终点线的位置，计算两者之间的差值。正值表示正常搭接，负值则意味着出现不应存在的缝隙
错头：接头两端侧边错位情况
料偏：左右料宽不一致
精度表现：
高精度3D视觉检测系统的重复测量精度可达0.1mm以内，完全满足轮胎工艺对搭边宽度的管控需求。检测过程非接触、无损伤，数据可实时上传至制造执行系统，为工艺参数动态调整提供量化依据。
实际应用效果：

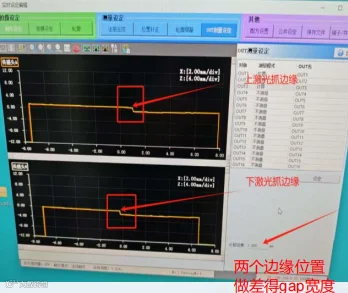

系统能够清晰呈现搭接区域的完整断面轮廓，操作人员可通过软件直观查看每一处搭接点的宽度数据。系统对异常情况的识别灵敏度高，能够在搭接量接近工艺上限或下限时及时发出预警，避免批量不良品的产生。
应用价值与展望
在轮胎成型工序部署3D视觉检测系统，带来的不仅是检测环节的自动化，更实现了从被动检测到主动预防的转变。
实时反馈与闭环控制：
实时监测数据可反馈至裁断和贴合工序，当发现搭边宽度有偏离趋势时，系统可自动预警并提示调整裁切角度、贴合压力等参数，实现工艺过程的闭环控制。
未来发展趋势：
随着线激光扫描技术向更高速度、更高分辨率演进，以及三维点云处理算法的持续优化，3D视觉检测在轮胎制造领域的应用将更加深入。从帘布层搭边到带束层接头，从胎面贴合到成品胎外观检测，三维视觉技术正在为每一道关键工序装上“火眼金睛”，助力轮胎制造向零缺陷目标不断迈进。
