"精准至微米，高效无损伤"
行业背景与挑战
在当今电子信息产业飞速发展的时代，印刷电路板（PCB）作为电子设备的"血脉"，其质量和精度直接决定了产品的性能与可靠性。随着电子产品向轻薄化、高密度化方向发展，PCB板的加工要求日益提高，传统机械加工方式已难以满足高端制造的需求。

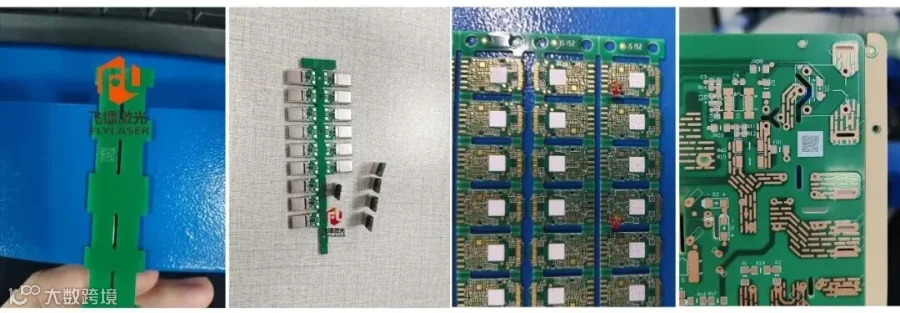

样品照片
什么是飞镭激光技术？
飞镭激光，特别是飞秒激光，是指脉冲时间为飞秒（10⁻¹⁵秒）级别的激光加工技术。它具有极高的峰值功率和极短的脉冲持续时间，能够在瞬间将材料气化，从而实现超精细加工。
技术优势对比
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
核心技术应用领域
1. 🔬 精密钻孔技术
-
微孔加工能力：孔径75-100μm，最高可达50μm以下 -
加工质量：孔壁平均粗糙度Ra≤0.1mm -
位置精度：位置度≤1% -
生产效率：每分钟可加工3万多个微孔
2. ✂️ 高精度切割工艺
-
切割精度：±0.03mm（头发丝直径的1/20） -
边缘质量：碳化率<0.01mm -
适用基板：0.2mm细线宽基板切割 -
保护性能：有效保护电阻、芯片等精密部件
3. 🔌 FPC微孔加工系统
-
技术特点：高速激光偏转技术 -
效率提升：较传统设备提升2-3倍 -
工艺优势：盲孔一次成型，多工序同步完成 -
应用领域：消费电子、新能源汽车柔性电路板
4. 🎯 自动镭雕技术
-
核心技术：固体激光器（光纤激光器/紫外激光器） -
定位精度：微米级定位精度 -
运动系统：X、Y、Z多轴联动 -
生产一致性：保证批量生产条码位置一致性
飞镭激光的独特优势
🚀 无热影响区
-
加工原理：极短脉冲实现"冷加工" -
质量保证：消除热损伤导致的电路性能下降 -
工艺效果：无"钻污"、"热致内应力"等问题
💪 极高加工精度
-
尺寸控制：精准的加工尺寸控制 -
表面质量：表面光洁度极高 -
误差范围：线宽线距误差≤±0.01mm -
边缘处理：毛刺率降低90%
🌟 材料适用性广
-
材料类型：高频板、厚铜PCB、柔性PCB等 -
工艺适配：预设不同材质工艺参数库 -
生产柔性：一键切换无需重复调试
⚡ 生产效率显著提升
-
技术优化：高速扫描振镜与路径优化算法 -
效率提升：激光雕刻效率提升30% -
单件工时：缩短至15秒以内 -
成本效益：产能提升，成本降低
实际应用效果验证
设备稳定性指标
- 连续运行：7×24小时无故障运行
- 故障率：从3.2%降至0.8%
- 工艺精度：线宽线距误差≤±0.01mm
- 质量改善：边缘毛刺率降低90%
生产效率提升
- 产能提升：30%-50%
- 成本降低：单位产品加工成本降低20%
- 批量生产：一致性得到有效保证
未来发展趋势
🔮 技术发展方向
-
更高精度
-
紫外激光应用 -
加工孔径进一步减小到50μm以下 -
智能化升级
-
视觉定位与在线检测模块集成 -
自动校准PCB位置 -
实时检测瑕疵并标记 -
系统化整合
-
从单一设备向整体解决方案发展 -
满足工业生产的质量管控要求 -
全流程自动化整合
结语
飞镭激光技术正在重塑PCB制造业的格局，它不仅解决了传统加工方式的技术瓶颈，更为PCB的高质量、高精度加工提供了可靠保障。随着技术的不断进步和应用的深入，飞镭激光必将在PCB行业发挥更加重要的作用。
企业战略价值
-
质量提升：产品品质显著提升 -
效率优化：生产效率大幅提高 -
竞争优势：在激烈市场竞争中保持领先 -
技术引领：开启PCB加工的全新时代
飞镭激光——以精准之"刃"，助您切割未来！
