从高速数据传输到微米级精密焊接，激光技术如何同时驾驭光与电，打造可靠的连接枢纽？

大家好！在数字时代，数据通过光纤以光速流动，而实现这一奇迹的关键硬件之一，就是可插拔光模块（如SFP, QSFP）。我们之前探讨过光模块内部的激光器如何产生承载数据的光信号。今天，我们将视角转向外部和制造端，揭秘另一种激光技术——激光焊接，如何像一位"微雕大师"，精密地制造和组装这些连接器本身，确保其高速稳定的性能。

一、基础：SFP与QSFP，网络的速度引擎

首先，我们快速介绍两位主角：

• SFP/SFP＋："灵活精干"的代表，主导千兆（1G）和万兆（10G）网络，广泛应用于企业网和服务器接入。
• QSFP/QSFP28："磅礴大力"的化身，通过四通道或多通道技术，将速率提升至40G、100G乃至400G，是数据中心的骨干。

它们就像是网络世界的"港口"，负责数据的吞吐。而港口本身的坚固与否，直接决定了货运的效率与安全。

二、挑战：为何传统焊接方式难以胜任？

光模块内部集成了精密的激光器、光电探测器、驱动芯片等元件，所有这些都需要被精准、牢固地封装在一个狭小的金属或塑料外壳内。特别是外壳的气密性、内部光纤的固定、以及电气连接的可靠性，都面临着严峻挑战：

• 热应力问题：传统焊接（如回流焊）或胶水粘接可能产生过大热应力或挥发物，损伤对温度极其敏感的激光芯片。
• 精度问题：模块内部结构微小，焊接位置精度要求常达微米级，传统方法难以实现。
• 强度与气密性：模块需要经受插拔、振动等物理考验，并要求良好气密性以保护核心光学元件免受湿气和尘埃侵蚀。

三、解决方案：激光焊接——精度与可靠的"幕后英雄"

激光，在这里再次发挥了关键作用，但这次它不是用于通信，而是用于制造。激光焊接利用高能量密度的激光束作为热源，对工件进行局部精密焊接。

激光焊接在光模块制造中的核心应用场景：

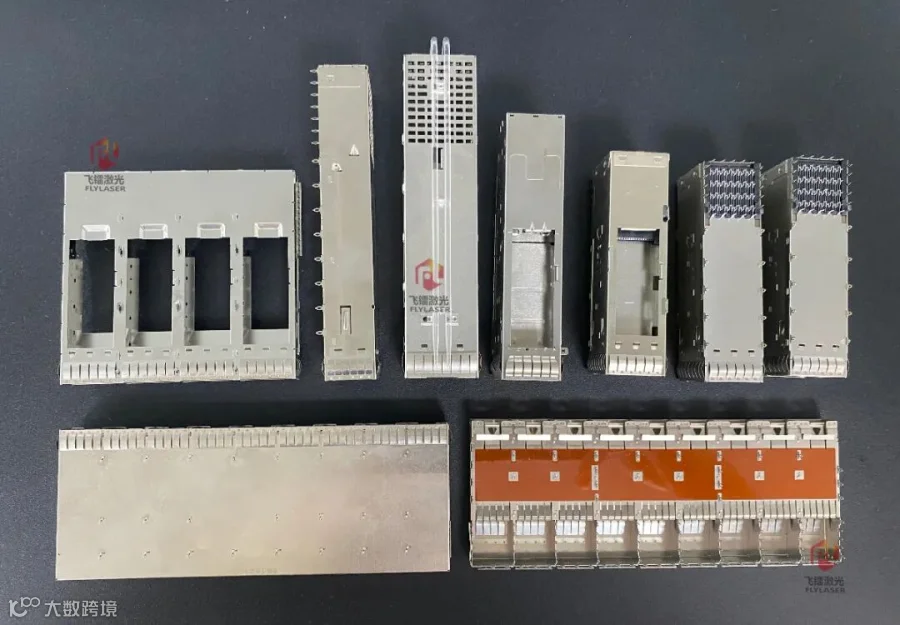

1. 外壳的精密气密封装

• 场景：特别是对于高性能、长距离传输的模块，其金属外壳需要完全密封，形成一个保护内部核心光学元件的"安全屋"。
• 优势：激光焊接能实现深宽比高、热影响区小的焊缝。意味着它能在极小范围内提供高强度焊接，几乎不对外壳内部的精密元件产生热损伤，完美保障了气密性。

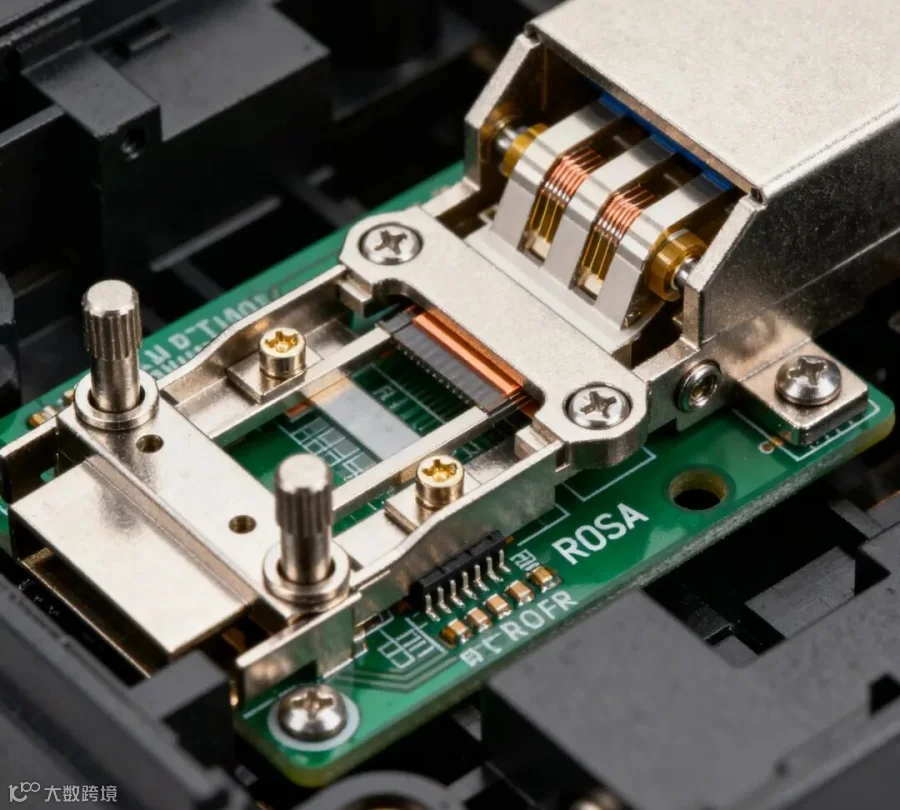

2. 内部光组件（如TOSA/ROSA）的固定

• 场景：在光模块的发射端（TOSA）和接收端（ROSA）组件中，需要将激光器芯片、透镜、光纤等光学元件精确对准并永久固定。
• 优势：激光焊接的非接触式和高精度特性，使其成为完成这种"光学对准后最终固定"的理想选择。机器人臂夹持工件，在显微镜下完成对准，然后激光瞬间点焊固定，位移精度可达微米级，确保光路处于最佳状态。

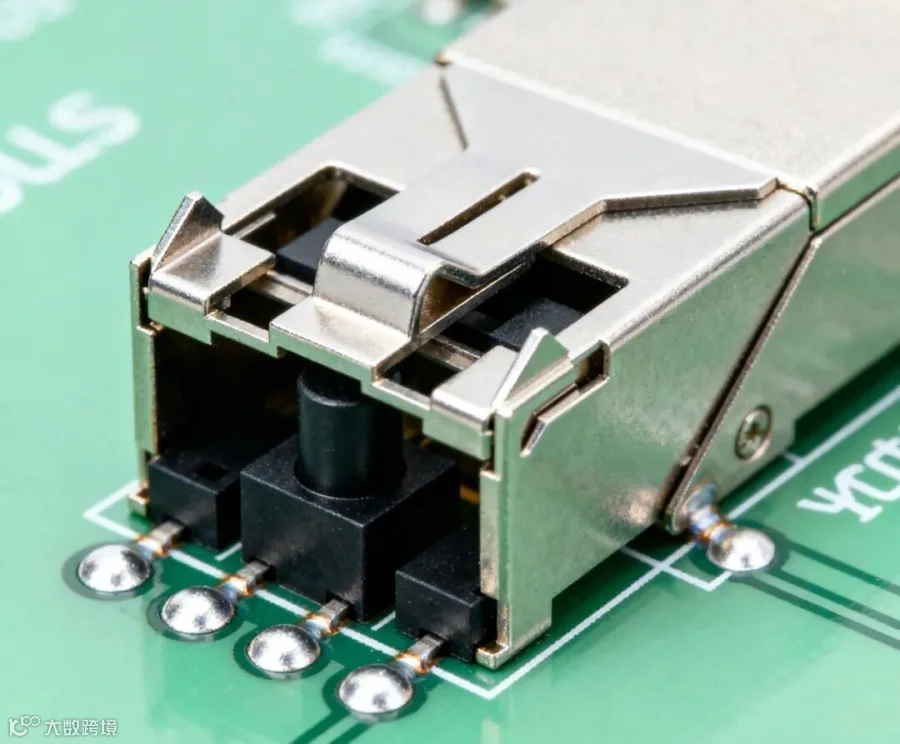

3. 插座与PCB板的加固

• 场景：光模块的金手指（电接口）需要通过插座与主板上的PCB焊接。
• 优势：对于某些高可靠性应用，在传统回流焊后，可能会使用激光对关键焊点进行局部补强焊接，以应对频繁插拔带来的机械应力，极大提升连接器的使用寿命和可靠性。


激光焊接相较于传统方法的巨大优势：

• 极高精度：光束斑点极小，可实现微米级的精密加工。
• 极小热影响：热输入可控且集中，对周边热敏元件非常友好。
• 高强度与高质量：焊缝清洁、牢固，可靠性极高。
• 自动化与效率：易于集成到自动化生产线，实现大批量、高一致性的生产。

四、协同效应：激光技术 inside and outside

1. 激光制造（Outside）：激光焊接技术以其"微雕"般的精度和强度，制造出高可靠性的QSFP、SFP光模块外壳和内部结构。
2. 激光通信（Inside）：被精密保护在模块内部的DFB或VCSEL激光器芯片，则负责产生承载数据的光信号。

一种技术（激光），从制造端到应用端，共同保障了高速数据连接的实现。这正是现代高科技产业协同发展的一个缩影。

结语：卓越连接，始于毫末

当我们谈论QSFP、SFP的速度时，我们不仅应关注其标称的Gbps速率，更应理解这背后是无数尖端技术的结晶。其中，激光焊接这样的高精度制造工艺，作为"看不见的竞争力"，是确保每一个光模块都能在严苛环境下长期稳定工作的基石。

精度决定速度，可靠源于工艺。 这正是从千兆到400G乃至更高速率道路上，不可或缺的硬核力量。

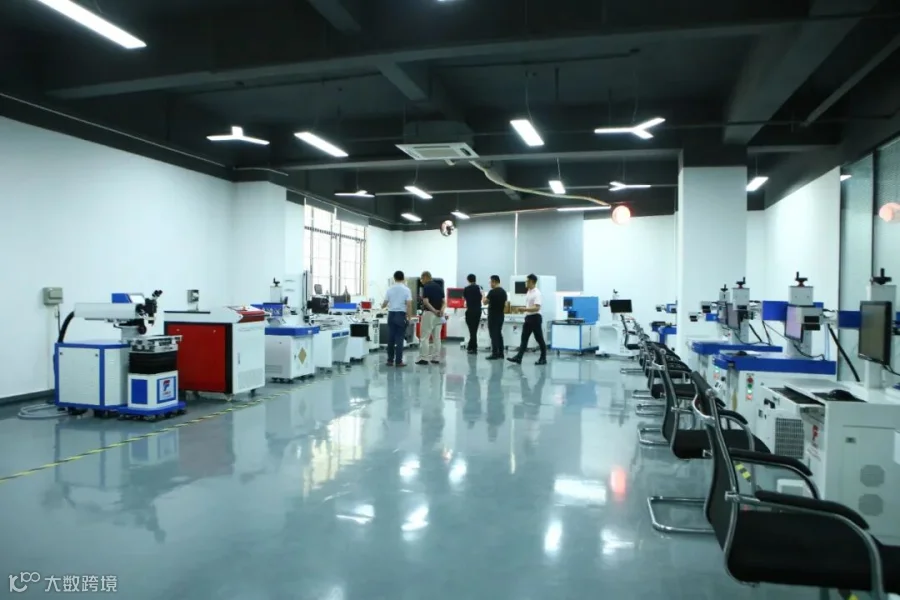

我们致力于为客户提供最具附加值的激光设备及激光应用解决方案与精密激光制造工艺的创新。
