1 场景概况

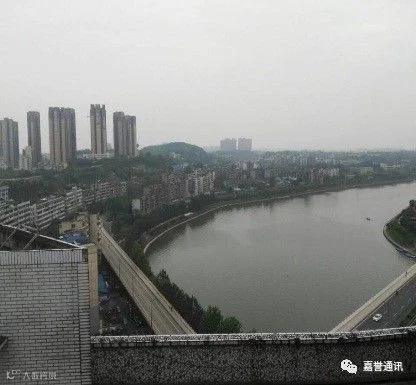

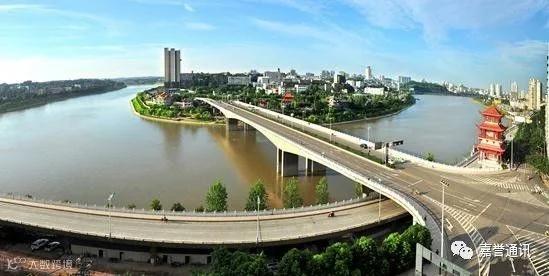

在我国很多城市，美丽的江河穿城而过，为繁华的城市点亮一道独特的风景。部分地市城区还有大型湖泊等。
1.1 场景特点
江河水系覆盖区别于其它场景覆盖主要考虑水面对无线电波的镜面反射特性，无线电波沿水面的传播距离会比陆地上远得多，需防止基站越区覆盖，同时需要考虑河道走向和河道上大桥的连续覆盖。江边场景特有的无线传播特点也是其成为LTE网络覆盖的重点和难点，避免江边路段出现弱覆盖、过覆盖、导频杂乱等问题。
2 优化措施
2.1 覆盖策略
优化目标：控制江边路段信号覆盖单一，只需一个主服务小区，避免多个小区覆盖；
优化手段：RF优化、RRU拉远、F+D频段混合组网；
2.1.1 沿江街道覆盖
沿江街道覆盖主要利用靠近江河两岸的城区基站进行连续覆盖。对于江边城区覆盖基站位置的选取，需要根据实际河道走向和周边建筑物情况来确定。
① 密集城区沿江基站站间距应控制在300～550m，普通城区沿江基站站间距在500～750m之间；
② 要控制天线的高度和下倾角：高度应控制在30～35m范围内，避免天线过高产生严重的越区覆盖，应保证该站址天线挂高超过周围建筑物5～10m；
③ 尽量避免小区方位角指向水域方向，如已选站址不能满足要求时，应尽量在规划半径四分之一范围内寻找新站址；
④ 对于沿江城区室外宏基站不能覆盖到的区域（如河道拐弯处）可以利用RRU拉远技术进行补盲覆盖达到网络预期的覆盖目标。
2.1.2 桥梁覆盖
① 对于江面上桥梁的覆盖，需要考虑桥面覆盖单一，只需一个主服务小区，避免多个小区覆盖桥面；一般利用靠近桥边300米以内的基站对桥梁进行覆盖，覆盖桥面的基站高度视桥面高度确定，保证天线高度高于桥面5～10m。如果在桥边还有其他基站，要尽量控制其它基站信号，保证桥面只有一个主服务小区；
② 对于桥体比较长的情况，可以采用在桥体上安装信源，使用定向天线沿桥覆盖。
2.1.3 干扰控制
滨河场景由于信号杂乱且难以控制，若使用同频组网方式，必然存在严重同频干扰。建议实施D+F混频组网，规避同频干扰。组网方式如下：
在河面两侧进行D、F频段分别组网，通过控制异频门限、迟滞等参数，增加两侧站间切换/重选难度，避免频繁切换、重选，以及MOD等原因导致的同频干扰。
2.2 参数优化
优化目标：控制江边路段所处区域切换关系的合理性，防止乒乓切换；
优化手段：对相关参数进行设置；
2.2.1 参数差异化设置
切换相关参数较多，且每个参数对网络的影响程度不同，因此对于特殊设置的参数需要谨慎选择。江边站点在覆盖江边路段的同时还要对其它道路进行覆盖，因此特殊设置的参数对道路的网络结构不能造成太大影响，所以特殊设置的参数尽量选择点对点的局部参数，对于小区整体性参数的设置要谨慎处理；
2.2.2 切换参数优化
采用F+D混合组网时，异频切换策略默认使用的A2+A4策略；当异频的两个邻小区衔接区域是一个面不是一个点的情况时，会导致两个小区之间的部分区域切换异常：
（比如将A2设置为-92,A4设置为-89,即要求在原小区低于-92,而目标小区电平高于-89才可以发起异频切换. 这样会导致部分区域切换异常，如果测试位置原小区电品低为-98,目标小区信号点平为-90,会出现虽然原小区比目标小区差却无法切换的问题）
为避免出现此类问题,华为区域更换了异频切换策略,使用A2+A3。（A4是一个绝对门限,即本小区电平低于该值执行异频测量,A3是一个相对门限,表示异频小区电比原小区高于几个DB就发起切换）；
使用A2+A3使得终端可以根据邻区之间的电平强度来进行切换,谁强占谁。对于覆盖层站点,异频之间全部使用A2+A3策略, 涉及参数如下：
注：各参数设置值需要根据无线环境进行相应的设置。
2.2.3 Volte质量增强参数
部分滨河场景下，虽RSRP、SINR好，但是MOS值不高，此时查询相关站点可发现存在较大的上行干扰，丢包率高于全网平均水平，可通过优化volte相关增强性参数优化解决。
子功能 |
配置建议 |
RLC/PDCP |
修改QCI1和QCI5对应配置 |
下行VoIP基于TBS的MCS选择 |
修改配置 |
CQI变步长调整 |
修改配置 |
上行基于时延的动态调度 |
修改配置 |
上行时延调度策略 |
修改配置 |
预调度 |
打开智能预调度 |
具体参数配置见附件：
2.3 创新技术方案
2.3.1 滨河小站“小区合并”
滨江沿线由于信号难以控制，要尽量避免普通宏站，尤其是高站的建设，而应采取一些小快灵、短覆盖类型站点。同时由于站址受限，建议采用小天线附挂市政灯杆等方式解决覆盖。但另一方面，由于单小区覆盖距离较短，导致切换次数多，将对VOLTE语音质量产生不利影响。
通过小区合并技术，可以有效解决以上问题。多个小区合并后，可以减少切换和重叠覆盖，降低干扰，提升volte用户感知。
优化前
优化后
2.3.2 “中间开花，两头布局”
“中间开花”：适用于跨江桥弱覆盖场景，当弱覆盖无法通过调整周边小区天馈解决的，可尝试在桥梁中心承重柱和桥拱等建筑上新建站点，解决桥面弱覆盖。
“两头布局”：适用于跨江桥覆盖混乱场景，当重叠覆盖等无法通过调整周边天馈解决的，建议采用小区合并技术，将桥头、桥尾站点进行小区合并，减少重叠小区数，确定主服小区，减少频繁切换，降低干扰
典型案例：
某地市“两头布局”效果：
第一阶段：桥头、桥尾小区两两合并后，桥面道路切换次数由11次降为1次
第二阶段：南桥头原“XX翠屏区北通道D-HLH-3”，与“XX翠屏区北通道D-HLH-1”小区合并后拉远至北桥头，桥面道路切换次数降为0次。
2.3.3 增加溢流装置，抑制旁瓣覆盖
原理：是通过在抱杆上安装可调节机械挡板装置，调整至天线信号旁瓣或背瓣方向，通过挡板上安装铝板隔离衰减泄露信号。通过该方法，可以有效抑制背向、旁瓣信号，同时增强主瓣方向信号强度。解决旁瓣信号过覆盖、引入干扰等问题。
2.3.4 天线波束赋型
滨河场景属于带状覆盖，周边环境复杂，需要重点控制背瓣和旁瓣信号。该场景下建议通过赋型参数调整，将广播波束宽度调整为30度，将天线发射能量全部集中在一个较窄的波束带内，有效地增加主瓣覆盖的距离，同时削弱旁瓣能量，最大化控制有效覆盖范围，抑制干扰。
天线波束赋型主要通过天线权值进行设置，仅适用于8T8R智能天线，在基站侧针对该天线分别配置8个通道的幅度和相位，即8组天线权值，即可形成满足广播信道和控制信道覆盖的波束。
华为智能天线权值举例：
3 案例分析
3.1 滨河场景混频组网方案,减少同频干扰
【问题描述】
内江前期采用F频段组网，但滨河场景无建筑物隔离，加之江面信号反射严重，造成两岸相互同频干扰严重，网络各项指标较差。
通过仿真分析，发现滨河场景在同频组网的情况下，SINR<0的占比高达15％如果江北岸采用F组网，南岸沿江基站采用F频段组网，形成天然频率隔离带，SINR<0的占比只有不到1％。
改频前后仿真对比图
【问题分析】
内江滨河场景市中区（南岸）地势较高，信号经江面反射、折射，造成越区覆盖、重叠覆盖严重，导致SINR总体差。
【处理建议】
通过对市中区沿江的11个站点进行RRU更换，频段由F改D，内江滨河场景形成F+D混频组网方式，通过频率隔离，解决两岸相互干扰。
内江滨河场景F+D混频组网示意
【处理结果】
经过改造后，减少了因江面反射、折射对周围道路覆盖的影响,沿河路段的同频干扰得到明显改善，平均SINR从14db提升为21db。
F+D混频组网后SINR图
3.2 天线溢流装置使用，抑制天线旁瓣或背瓣信号过强
【问题描述】
在沿河路段测试时，发现UE占用小区不合理，导致200米路段的VoLTE语音质量MOS值均<3.0。
【问题分析】
通过分析测试数据，发现师院图书馆1小区信号经江面折射覆盖过远，旁瓣信号在问题路段很强有-82dbm左右，覆盖距离超过1km，越区严重。
【处理建议】
上站核查问题小区的天线方位角和覆盖方向无问题，天线信号旁瓣信号通过江面反射越区严重，对问题路段造成强干扰，严重影响VoLTE语音质量，通过安装天线遗留装置抑制其旁瓣信号解决越区干扰问题。
原理：是通过在抱杆上安装可调节机械挡板装置，调整至天线信号旁瓣或背瓣方向，通过挡板上安装铝板隔离衰减泄露信号。
【处理结果】
通过对天线增加挡板，抑制旁瓣信号，江面反射问题得到解决，问题路段VoLTE语音质量MOS>3.0占比达到100％。
优化后MOS>3.0占比图
3.3 短RACH格式扩展基站上行容量解决高负荷站点的VOLTE语音质量
TDD上下行采用1：3子帧配比，对于VOLTE这种对称的语音业务，主要受限于上行容量。
原理：该参数指示小区使用哪种格式的preamble，用于随机接入，共5种格式，0~3用于FDD和TDD（长度839），4仅用于TDD（长度137）。修改为格式4后，preamble序列长度减小，可空出更多的资源供上行PUSCH RB使用，上行RB数会从80提升至96左右，带来的影响是小区覆盖半径降低到1.4km左右。
【问题描述】
在滨江路师院路段测试时发现，在无线环境好的情况下，VoLTE的MOS值只有1左右，语音质量较差。
【问题分析】
通过分析数据，发现在无线环境良好（RSRP在-80dbm以上、SINR在22db以上），MOS值还是很低，但测试时RTP包的时延和抖动比较异常，调度不足（RTP Jitter为895ms，RTP Loss Rate为15.37%），经后台查询覆盖此区域站点的上行PRB峰值利用率为65.12%，上行PRB平均利用率为50.71%，问题定位为基站负荷过大导致VoLTE业务调度不足，使语音通话质量变差。
测试RTP包时延和抖动
【处理建议】
调整RACH前导格式从0到4扩展20％的上行容量，缓解个别小区负荷过大，提升MOS质量。
前导格式0和4资源占用对比
【处理结果】
首先对师院路段进行修改验证，MOS3.0指标明显提升。
经过对沿河路段修改前后测试对比，发现调整后MOS3.0占比从92.51%提升至98.32%，效果显著，丢包率下降。
修改前后MOS质量对比
3.4 CSFB回落伪基站问题优化
【问题描述】
用户反映在沿江的几处桥头附近，使用4G手机经常无法打接电话。
【问题分析】
优化人员使用VOLTE终端和CSFB终端在用户投诉区域进行拨打，确实如用户反映的经常打不通电话，其中CSFB回落到2G后立即出现无法接通，VOLTE终端eSRVCC到G网也会经常失败，经查在投诉点附近有公安局伪基站（信息采集系统），工作频段是GSM900M, 影响4G站点CSFB回落成功率和eSRVCC切换成功率。
西林桥头伪基站分布
【处理建议】
城区基本实现了GSM1800M连续覆盖区域，4G侧可以考虑删除GSM900M频点，使用户CSFB和eSRVCC至GSM1800站点，规避公安局伪基站干扰。
GSM1800连续覆盖
【处理结果】
删除GSM900M频点和邻区后，全部互操作至GSM1800站点，用户投诉得到解决，CSFB回落成功率、eSRVCC切换成功率明显提升。
伪基站区域LTE小区互操作指标优化前后对比
3.5 滨河场景VOLTE性能参数配置提升语音质量
【问题描述】
通过拉网测试，滨河场景统计指标MOS3.0占比只有85.34%。
【问题分析】
对外场测试数据进行分析，其RSRP、SINR好，但是MOS值不高，经后台查询沿河站点干扰，后台统计指标发现丢包率达到0.75%高于全网0.25％的平均水平，是造成MOS值偏低的主要原因。
【处理建议】
针对滨河场景丢包率偏高高造成的MOS值偏低，对滨河场景进行单独的VOLTE性能参数优化，主要是考虑到场景的复杂性，适当延长预调度周期从50ms至160ms。
【处理结果】
经过参数修改后，MOS>3.0占比从85.34%提升至98.31%，丢包率从原来的0.75%降低到0.21%，效果显著。
测试前后MOS对比图
3.6 TAC-LAC一致性优化，提升回落成功率
【问题描述】
测试和分析后台CSFB回落指标发现，滨江路的LTE基站二医院3个小区的CSFB回落成功率低只有95.67％,测试CSFB呼叫时延伪10S左右。
【问题分析】
现场查勘问题站点属于有4G无2G站点，且问题路段2G信号是由市中区二中这个GSM基站覆盖，所以每次CSFB回落后，增加了一次TAC更新约2S左右，导致端到端时延偏高、跨LAC回落成功率低。
TAC分布图
【处理建议】
因二医院是有四无二站点，覆盖的GSM网络为市中区二中2G站点，造成4G夸LAC回落，每次呼叫时延较高且回落失败次数多，综合考虑把二医院4G站点TAC割接到G网二中的TAL中。
【处理结果】
经测试验证，CSFB呼叫建立时延从10S下降到8S左右，问题站点的CSFB回落成功率从原来的95.67%提升至99.32%。
3.7 “串改并”优化切换
【问题描述】
滨江沿线由于站址受限，多采用小天线附挂市政灯杆解决覆盖，覆盖距离短、切换次数较多。
【问题分析】
测试沿江东桐路灯杆天线区域，终端切换次数较多，导致VOLTE语音质量低。
【处理建议】
考虑对灯杆小区进行合并减少切换，然后后再进行小区扩容解决在容量不足问题。（如下图所示：方案二比方案一少切换2次）
优化前切换示意图
优化后切换示意图
【处理结果】
经过合并以后，切换次数减少，通话质量提升，MOS>3.0占比明显改善。
3.8 双层组网（扩容）改善高业务区域的MOS质量
【问题描述】
滨河场景属于密集城区人流量、车流量大，站点业务负荷高（平均单小区PRB利用率45%）。
【问题分析】
通过对测试数据的分析，在RSRP、SINR好的情况下,MOS值还是很差，经后台查询覆盖此区域的站点三号路3和图书馆2，忙时PRB利用率高达了48%，造成VoLTE调度低、时延抖动大，丢包率高，MOS质量在2.0以下。
【处理建议】
在东兴区（江北）采用F1+F2扩容方式，市中区（江南）采用D1+D2扩容方式。共计扩容22个滨河区域主覆盖小区。
【处理结果】
扩容后，单小区PRB利用率降低，MOS值得到明显的改善
扩容前后测试对比图
3.9 切换关系梳理，提升VoLTE呼叫建立时延
【问题描述】
在内江沿河场景测试时，VoLTE呼叫建立时延偏高在2.72S左右，低于城区的2.2S平均水平。
【问题分析】
分析高时延小区的测试数据，手机占用内江市中区新建村-HLH-1小区向IMS发送INVITE-Request消息，接收到网络侧下发的INVITE-Ringing消息，呼叫时延4.21s，时延较大，主要原因是呼叫过程中主被叫均在发送切换测量报告。
主叫
被叫
【处理建议】
梳理切换关系，合理占用小区，减少切换次数，提升VoLTE时延；
【处理结果】
通过对滨河沿线30个基站天馈调整，经过对沿河场景测试对比，总体切换测试从原来的172次减少至132次，呼叫建立时延从原来的2.72s降低至2.10s。
3.10江边场景弱覆盖优化案例
【问题描述】
乐山市肖坝路学府花园往江边路段电平RSRP低于-113dBm,存在弱覆盖，导致低速率。
【问题分析】
（1） 路测发现乐山市肖坝路学府花园往江边路段电平信号杂乱，UE收到嘉州外国语小学灯杆站-HLH-2、乐山嘉州肖坝学府花园-HLH-1等小区信号，电平RSRP在-113dBm--121dBm间波动，SINR在4dB左右波动，无主覆盖小区，存在弱覆盖，导致下载速率低。如下图所示：
（2） 肖坝路学府花园道路两侧均为密集的住宅小区，嘉州外国语小学灯杆站、乐山嘉州肖坝学府花园、乐山嘉州理工南门站点信号均有阻挡，通过RF调整不能有效的改善该路段覆盖。该路段无线环境如下图：
【优化方案】
经过路测分析并结合现场无线环境，针对肖坝路学府花园往江边路段弱覆盖问题，优化调整方案如下：
将乐山嘉州肖坝加油站-HLH-3拉远到环卫所灯杆，覆盖肖坝路段；
鑫蓉宾馆-SCDHLS0HM1QY-D2方位角逆时针调整10度（工参方位角为200度，需验证；现场调整小区尽量覆盖隧道入口）；
成都图书馆-SCDHLS0HM1QY-D1工参方位角为0度，需验证，现场调整小区尽量覆盖隧道入口；
对同频、异频邻区进行优化调整；
对参考信号功率、切换门限参数进行优化调整，设置如下：
小区名称 |
参考信号功率(0.1毫瓦分贝) |
同频切换幅度迟滞(0.5分贝) |
同频切换偏置(0.5分贝) |
异频A1 RSRP触发门限(毫瓦分贝) |
异频A2 RSRP触发门限(毫瓦分贝) |
基于覆盖的异频RSRP触发门限(毫瓦分贝) |
异频切换触发事件类型 |
基于A3的异频A1 RSRP触发门限(毫瓦分贝) |
基于A3的异频A2 RSRP触发门限(毫瓦分贝) |
乐山嘉州肖坝加油站-HLH-3 |
92 |
4 |
2 |
-85 |
-88 |
-93 |
A3事件 |
-86 |
-88 |
【问题解决情况】
通过小区拉远、邻区及参数优化调整，有效的解决肖坝路学府花园往江边路段弱覆盖问题，改善了无线环境，提升用户的感知。优化前后RSRP、SINR、下载速率对比图如下：
RSRP: 优化前在-110dBm左右，优化后在-80dBm左右；
SINR:优化前在0-5dB区间，优化后在20-28dB区间；
下载速率: 优化前在10Mb左右，优化后在50Mb左右；
3.11江边场景重叠覆盖优化案例
【问题描述】
乐山市滨河路市政府旁路段存在重叠覆盖问题，导致低速率。
【问题分析】
（1） 路测发现乐山市滨河路市政府旁路段存在重叠覆盖，UE主要收到乐山嘉州市政府-HLH-3（RSRP -89dBm）、乐山嘉州大佛太阳岛-HLH-1（RSRP -94dBm）、乐山嘉州肖公嘴灯杆站校场坝灯杆站-HLH-3（RSRP -96dBm）、乐山嘉州宾馆-HLH-2（-99dBm）小区信息。该路段信号杂乱，无明显主服务小区，乐山嘉州市政府站点较高造成塔下黑，导致该路段重叠覆盖严重，下载速率低。如下图所示：
（2）乐山嘉州大佛太阳岛-HLH-1为江对面小区，由于江面的反射、散射，存在越区覆盖。乐山嘉州肖公嘴灯杆站校场坝灯杆站-HLH-3、乐山嘉州宾馆-HLH-2小区覆盖需要控制。
（3）滨河路市政府旁路段由南向西方向，主要由山嘉州肖公嘴灯杆站校场坝灯杆站-HLH-3覆盖，接续小区为乐山嘉州市政府-HLH-2、乐山嘉州市政府-HLH-3小区。
【优化方案】
经过路测分析并结合现场无线环境，针对滨河路市政府旁路段重叠覆盖问题，优化调整方案如下：
将乐山嘉州大佛太阳岛-HLH-1小区拆除，避免越江覆盖；
下压乐山嘉州肖公嘴灯杆站校场坝灯杆站-HLH-3、乐山嘉州市政府-HLH-3，控制覆盖，避免重叠覆盖；
对参考信号功率、切换门限参数进行优化调整，设置如下：
小区名称 |
参考信号功率(0.1毫瓦分贝) |
同频切换幅度迟滞(0.5分贝) |
同频切换偏置(0.5分贝) |
异频A1 RSRP触发门限(毫瓦分贝) |
异频A2 RSRP触发门限(毫瓦分贝) |
基于覆盖的异频RSRP触发门限(毫瓦分贝) |
异频切换触发事件类型 |
基于A3的异频A1 RSRP触发门限(毫瓦分贝) |
基于A3的异频A2 RSRP触发门限(毫瓦分贝) |
乐山嘉州肖公嘴灯杆站校场坝灯杆站-HLH-3 |
112 |
4 |
2 |
-85 |
-88 |
-93 |
A3事件 |
-89 |
-91 |
乐山嘉州市政府-HLH-2 |
92 |
4 |
2 |
-85 |
-88 |
-93 |
A3事件 |
-89 |
-91 |
乐山嘉州市政府-HLH-3 |
122 |
4 |
2 |
-85 |
-88 |
-93 |
A3事件 |
-89 |
-91 |
【问题解决情况】
通过RF及参数优化调整，改善了滨河路市政府旁路段重叠覆盖问题，如下图所示：
优化前后RSRP、SINR、下载速率对比图如下：
RSRP优化后有所改善。
SINR：优化后有所改善。
下载速率：优化后有所改善。
4 推广建议
滨江场景存在的问题主要是弱覆盖、过覆盖、导频杂乱等。现网优化中应注意覆盖的控制，通过创新覆盖方式，结合参数优化等，明确主服小区，控制干扰。相关优化建议整理如下，建议推广：
步骤 |
措施 |
具体操作 |
作用 |
参数 |
|
1 |
F+D混频组网 |
异频重选参数配置 |
减少异频占用，避免两岸的切换 |
重选 |
|
异频切换参数配置 |
切换 |
||||
2 |
天线溢流装置 |
对天线增加挡板 |
抑制天线旁瓣或背瓣信号对周围基站的影响 |
||
3 |
短RACH格式提升上行容量 |
调整RACH前导格式从0到4 |
解决高负荷站点的VoLTE语音质量 |
||
4 |
CSFB精准回落优化 |
删除2G邻区和频点 |
提升CSFB回落成功率和eSRVCC切换成功率 |
||
5 |
TAC-LAC一致性优化 |
TAC割接 |
提升CSFB回落成功率 |
||
6 |
小区合并 |
串改并 |
减少切换次数，降低掉话 |
||
7 |
载波扩容 |
增加容量，降低单小区PRB利用率 |
提升高业务区域的MOS质量 |
||
8 |
VoLTE呼叫建立时延 |
减少切换 |
降低VoLTE呼叫时延，提升用户感知度 |
||
9 |
VoLTE性能参数应用 |
业务延迟和丢包平衡设置 |
全面提升VoLTE语音质量 |
RLC/PDCP |
|
下行VoIP业务基于TBS的MCS选择策略 |
下行VoIP基于TBS的MCS选择 |
||||
功控优化参数 |
CQI变步长调整 |
||||
基于时延调度， |
上行基于时延的动态调度 |
||||
提升重载场景下MOS分 |
上行时延调度策略 |
||||
推荐打开智能预调度，通过调度周期间隔，调度周期等配置提升MOS分 |
智能预调度 |
