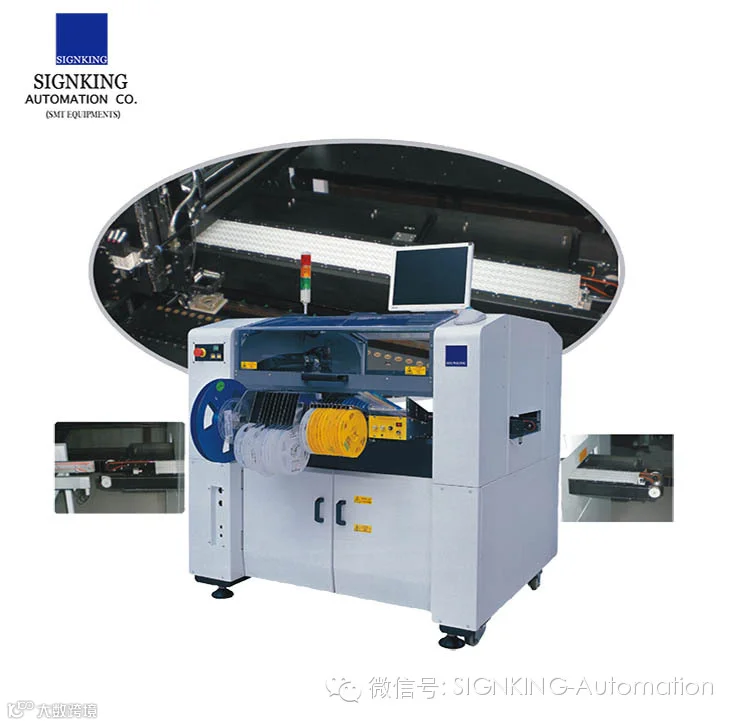

LED多功能视觉贴片机
SKM-898-03S
1.视觉影像识别对位
2.包括PCB Mark点与零件的识别
3.所有主轴均使用磁悬浮直线电机全轴驱动
4.专业为650mm长的LED日光灯管生产设计
5.可一次性完成650mmPCB的贴装，无需分段进板，分段贴装
6.特别为LED设计的柔性吸咀，高速吸拾，不会损坏灯珠
7.专业LED贴装的打料主轴，自动调整打料压力，保护LED球面
8.可贴装0402——40mmIC组件，最佳（3吸咀）可实现20000CPH贴装速度
技术参数
外形尺寸 |
长 |
1550mm |
宽 |
1250mm |
|
高 |
1400mm |
|
总重里 |
1200kg |
|
PCB 钱路板 |
PCB板长宽 |
400mm*650mm |
PCB板厚度 |
0.5-3.0mm |
|
PCB板固定方法 |
边缘夹紧 |
|
操作系统 |
软件 |
Windows XP |
显示 |
LCD显示器 |
|
输入设备 |
鼠标、键盘 |
|
视觉系统 |
摄影机数量 |
2套(1套40万像素）（1套130万像素） |
贴辨认方式 |
灰阶及外形判别、特征对比及边缘计算 |
|
贴片精度 |
±0.06mm chip及IC |
|
贴片速度 |
20000 CPH (最佳情况 下） |
|
贴装零件范围 |
0402-40mmIC (Max Height 12mm/最大高度 12mm) |
|
可放置送科器数量 |
18支可选(8mm Feeders) |
|
使用电源 |
单相(220AC±10%) 50Hz |
|
电源功率 |
1.1 KVA |
|
压缩空气 |
最小压力：5Bar 最大压力：6.5Bar |
|
☆本公司对所有产品规格、设计特性及功能不断研究改进。所有资料及规格如有更改，恕不另行通知。 |
||
