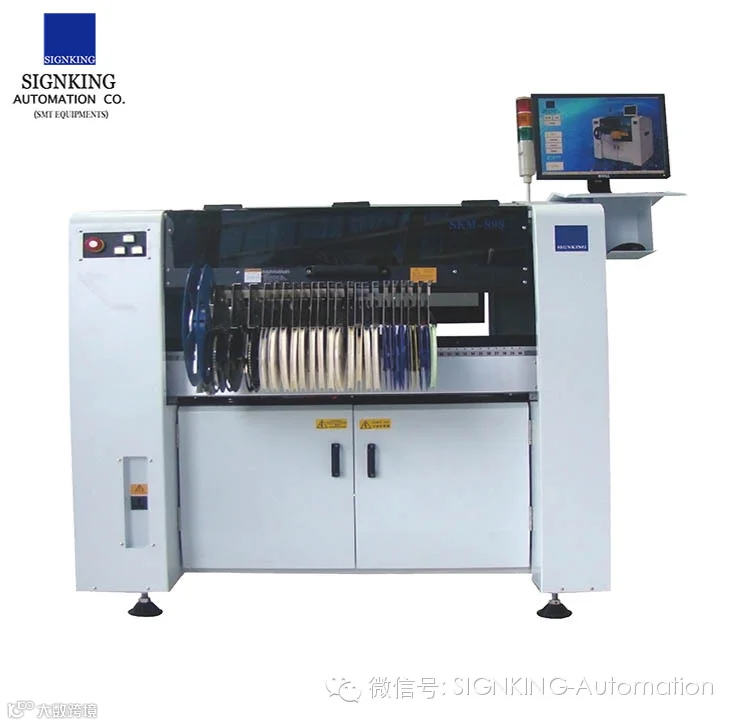

SKM多功能视觉贴片机
SKM-898-03L
光学影像识对位元，飞行对中
并包括PCB.Mark点与零件的识别
所有主轴均使用磁悬浮直线电机全轴驱动
可贴装0402-40mmIC元件
最佳（3吸咀）可实现20000CPH贴片速度
最多单边可放置18个送料器
装备多种吸咀，并可手动更换
可贴装多种元器件：各种电阻，电容，IC，BGA，QFP，CFP，μBGA
技术参数
外形尺寸 |
长 |
2500mm |
宽 |
1250mm |
|
高 |
1400mm |
|
总重里 |
1200kg |
|
PCB 钱路板 |
PCB板长宽 |
400mm*1200mm |
PCB板厚度 |
0.5-3.0mm |
|
PCB板固定方法 |
边缘夹紧 |
|
操作系统 |
软件 |
Windows XP |
显示 |
LCD显示器 |
|
输入设备 |
鼠标、键盘 |
|
视觉系统 |
摄影机数量 |
2套(1套40万像素）（1套130万像素） |
贴辨认方式 |
灰阶及外形判别、特征对比及边缘计算 |
|
贴片精度 |
±0.06mm chip及IC |
|
贴片速度 |
20000 CPH (最佳情况下） |
|
贴装零件范围 |
0402-40mmIC (Max Height 12mm/最大高度 12mm) |
|
可放置送科器数量 |
18支可选(8mm Feeders) |
|
使用电源 |
单相(220AC±10%) 50Hz |
|
电源功率 |
1.1 KVA |
|
压缩空气 |
最小压力：5Bar 最大压力：6.5Bar |
|
☆本公司对所有产品规格、设计特性及功能不断研究改进。所有资料及规格如有更改，恕不另行通知。 |
||
