随着科学技术的发展，LED的封装形式有很多种，有引脚式封装、表面组装贴片式封装、板上芯片直接式封装、系统封装式封装。
小功率LED的封装一般采用的是引脚式LED封装形式。引脚式LED封装也比较常见。普通的发光二极管基本都是采用引脚式封装。引脚式LED封装热量是由负极的引脚架散发至PCB板上，散热问题也比较好的解决。但是也存在着一定的缺点，那就是热阻较大，LED的使用寿命短。
表面组装贴片式封装（SMT）是一种新型的LED封装方式，是将已经封装好的LED器件焊接到一个固定位置的封装技术。SMT封装技术的优点是可靠性强、易于自动化实现、高频特性好。SMTLED封装形式是当今电子行业中最流行的一种贴片式封装工艺。
板上芯片直装式（COB）LED封装技术是一种直接贴装技术，是将芯片直接粘贴在印刷电路板上，然后进行引线的缝合，最后使用有机胶将芯片和引线包装保护的工艺。COB工艺主要应用于大功率LED阵列。具有较高的集成度。
系统封装式（SIP）LED封装技术是近年发展起来的技术。
它主要是符合了系统便携式以及系统小型化的要求。跟其他LED封装相比，SIP封装的集成度最高，成本相对较低。可以在一个封装内组装多个LED芯片。
LED的封装是一门多学科的工艺技术。涉及到如光学、热学、电学、机械学、材料、半导体等研究内容。所以大功率LED的封装技术是一门比较复杂的综合性学科。良好的LED封装需要把各个学科的因素考虑进去。下面就LED封装工艺流程作一个简单的介绍。
LED的发光体是晶片，不同的晶片价格不一，形态大小也不一。晶片形态大小都不相同，这对LED封装带来了一定的困难。在对支架的选择方面也提出了考验。
支架与外形塑料模具的选择决定了LED封装成品的外形尺寸。支架承载着LED芯片，所以在支架的选择方面要根据实际的LED晶片边长的大小。
固晶胶的选择主要是考虑其粘结力，其颗粒大大校同样所涂覆的固晶胶的薄厚程度决定了封装的LED的热阻。
银胶跟绝缘胶相比来说，其热阻低。热阻的大小，决定了LED的出光效率。同样，银胶还具有另外一种特色，那就是导热性能好。
焊线过程可以采用机械焊线和人工焊线，由于此次实验生产的LED封装量少，所以采用的是人工焊线。早高倍显微镜下，将芯片的正负极使用金线焊接到支架的两个引脚角上。焊接过程要耐心小心。整个LED封装工艺流程都是按照如图2所示的流程制作的。
LED的封装工艺过程中必须考虑到很多种因素，每个环节都要都要细心琢磨。热阻影响着LED的出光效率。散热条件和色度稳定性对LED的性能影响。我们在LED封装过程当中要选择合适的材料。
改进现有的器件结构，寻求更好的LED散热的方式，减少LED的热阻等。在封装过程中，材料的选择非常重要，但是热学界面，光学界面也同样重要。对于LED灯具而言，不仅要考虑好上述因素，还要将LED的驱动电源，模块的集成选择，应用领域都有集合在一起考虑。所以，对于大功率LED封装工艺这方面的研究，任重而道远。

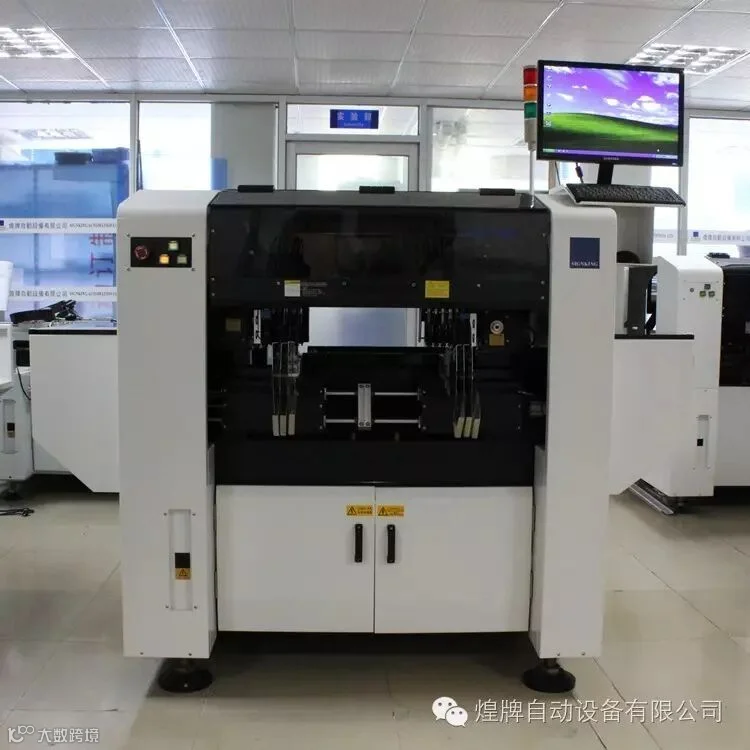

煌牌公司自主研发制造SMT自动贴片机超过20年，丰富的研发经验，稳定的产品性能，高效的生产团队，始终走在国内贴片机的前沿。主打产品全视觉在线多功能高速贴片机和全自动视觉高速锡膏丝印机目前已经在国内同类产品中处于领先地位，与国外同类产品相比也更具性价比优势。于此同时，研发中心以一流技术为先导，不断创新，将为客户提供更加专业可靠的整条SMT生产线的设备解决方案及工艺方案。
