导读：工程师不得不知的PCB基本常识，分以下5个方面给大家介绍：一、线路板简介二、线路板材料介绍三、线路板基本叠构

工程师不得不知的PCB基本常识，分以下5个方面给大家介绍：

一、线路板简介

二、线路板材料介绍

三、线路板基本叠构

四、线路板制作流程

五、线路板案例分享

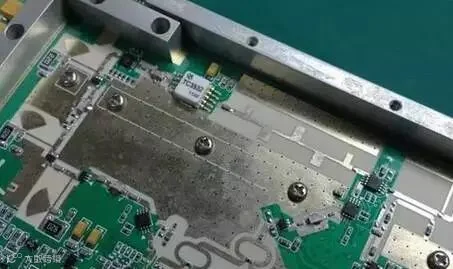

一、线路板简介

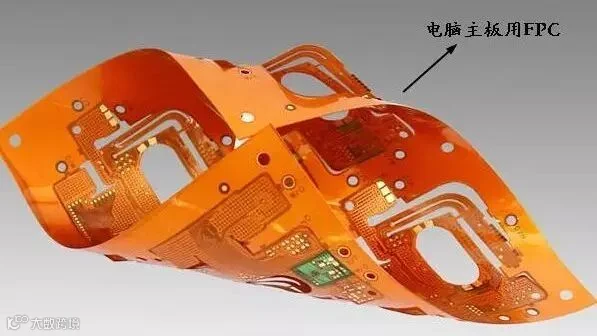

1、挠性印制电路板

挠性印制电路板（FlexPrintCircuit，简称“FPC”），是使用挠性的基材制作的单层、双层或多层线路的印制电路板。它具有轻、薄、短、小、高密度、高稳定性、结构灵活的特点，除可静态弯曲外，还能作动态弯曲、卷曲和折叠等。

2、刚性印制电路板

刚性印制电路板(PrintedCircuieBoard，简称“PCB”)，是由不易变形的刚性基板材料制成的印制电路板，在使用时处于平展状态。它具有强度高不易翘曲，贴片元件安装牢固等优点。

3.软硬结合板

软硬结合板（RigidFlex），是由刚挠和挠性基板有选择的层压在一起组成，结构紧密，以金属化孔形成电气连接的特殊挠性印制电路板。它具有高密度、细线、小孔径、体积小、重量轻、可靠性高的特点，在震动、冲击、潮湿环境下其性能仍很稳定。可柔曲，立体安装，有效利用安装空间，被广泛应用于手机、数码相机、数字摄像机等便携式数码产品中。刚－柔结合板会更多地用于减少封装的领域，尤其是消费领域。

二、线路板材介绍

1、导电介质:铜(CU)

铜箔:压延铜(RA)、电解铜(ED)、高延展性电解铜(HTE)
厚度:1/4OZ、1/3OZ、1/2OZ、1OZ、2OZ,此为较常见的厚度
OZ（盎司）：铜箔厚度单位；1OZ = 1.4 mil

2、绝缘层:聚酰亚胺(Polyimide)、聚脂（Polyester）、聚乙稀萘（PEN）

较常用的为聚酰亚胺(简称“PI”)
PI厚度:1/2mil、1mil、2mil,此为较常见的厚度
1 mil = 0.0254mm = 25.4um = 1/1000 inch

3、接着剂(Adhesive)：环氧树脂系、压克力系。

较为常用的是环氧树脂系,厚度跟据不同生产厂家的不同而不定

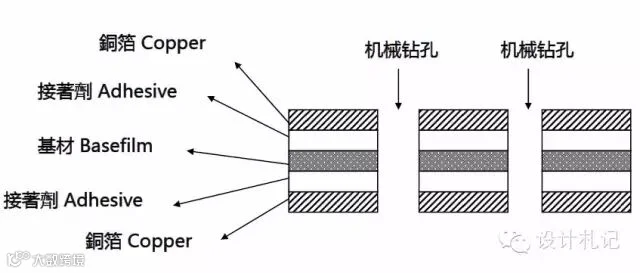

4、覆铜板(Cucladlaminates,简称“CCL”)：

单面覆铜板：3LCCL（有胶）、2LCCL（无胶），以下为图解。
双面覆铜板：3LCCL（有胶）、2LCCL（无胶），以下为图解。

5、覆盖膜(Coverlay ,简称“CVL”) ：由绝缘层和接着剂构成，覆盖于导线上，

起到保护和绝缘的作用。具体的叠层结构如下

辅材料

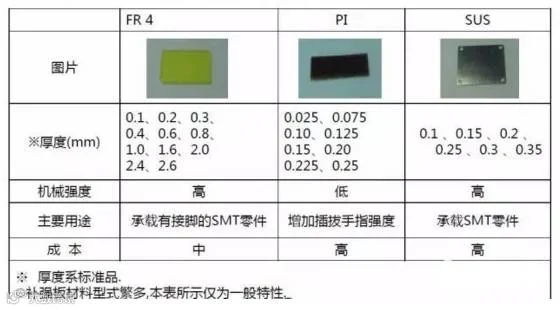

a、补强板（Stifflener）：包括FR4、PI、SUS......

b、导电银箔：电磁波防护膜

﹣类型：SF-PC6000（黑色,16um）

﹣优越性：超薄、滑动性能与挠曲性能佳、适应高温回流焊、良好的尺寸稳定性。

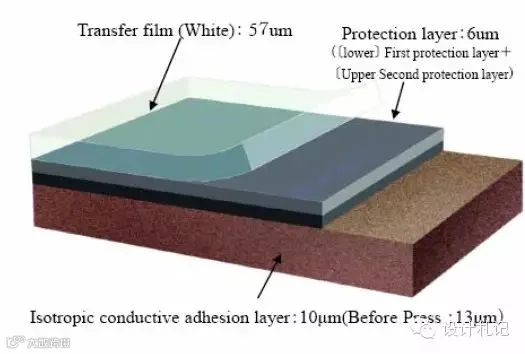

常用的为SF-PC6000,叠层结构如下:

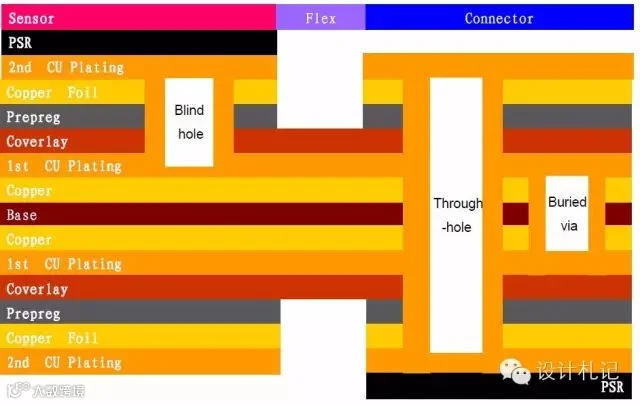

三、Rigid-Flex叠构展示

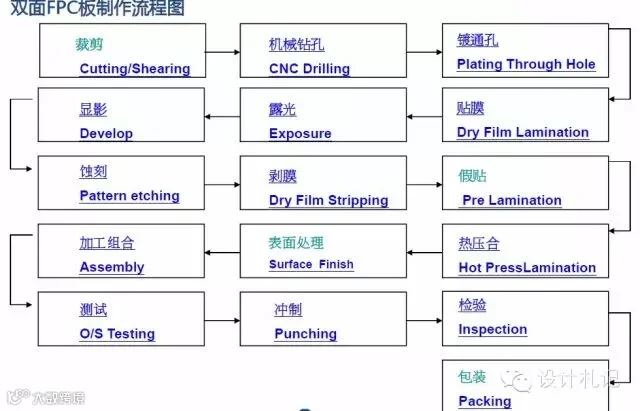

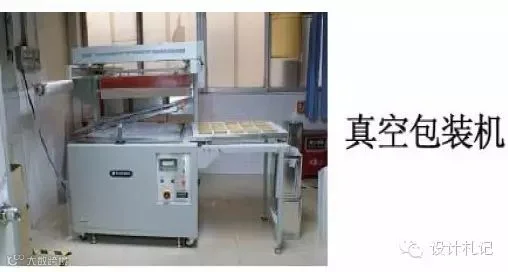

四、线路板制作流程

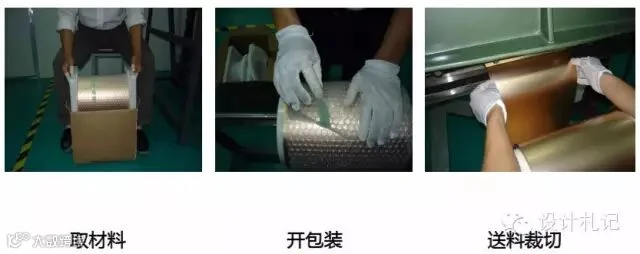

1、开料：裁剪 Cutting／Shearing

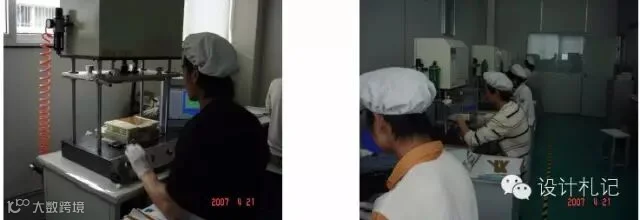

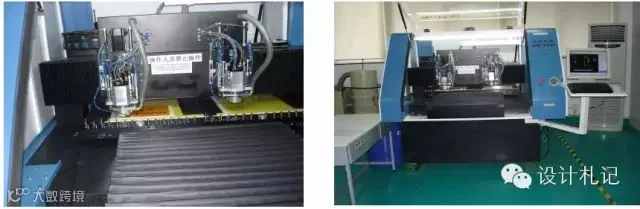

2、机械钻孔CNCDrilling

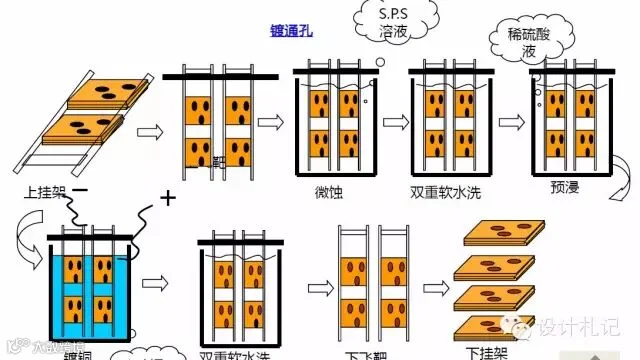

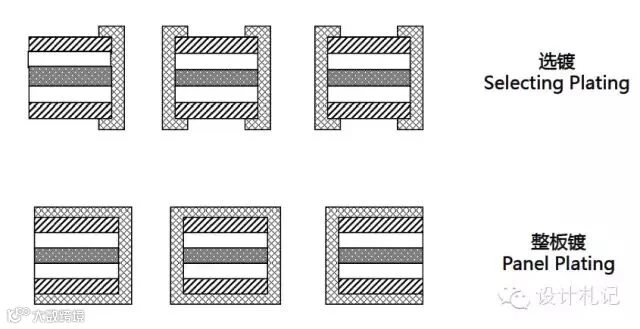

3、镀通孔PlatingThroughHole

4、DES制程（五部曲）

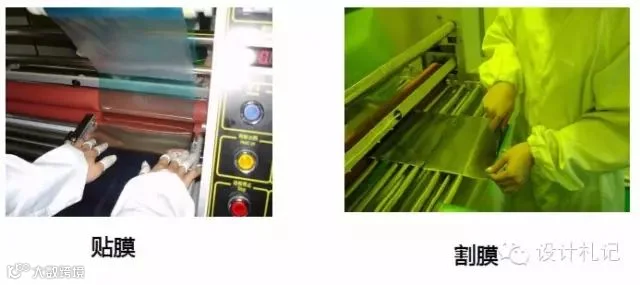

（1）.贴膜（贴干膜）

（2）.曝光

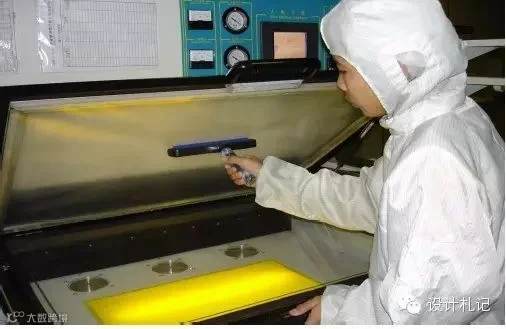

作业环境：黄光

作业目的：通过UV光照射和菲挡，菲林透明的地方和干膜发生光学聚合反应，菲林是棕色的地方，UV光无法穿透，菲林不能和其对应的干膜发生光学聚合反应。

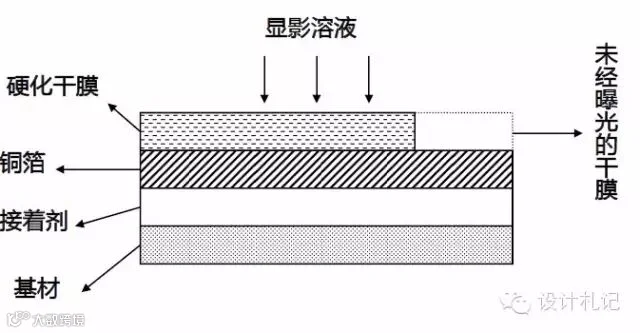

（3）.显影

作业溶液： Na2CO3（K2CO3)弱碱性溶液作业目的：用弱碱性溶液作用，将未发生聚合反应之干膜部分清洗掉。

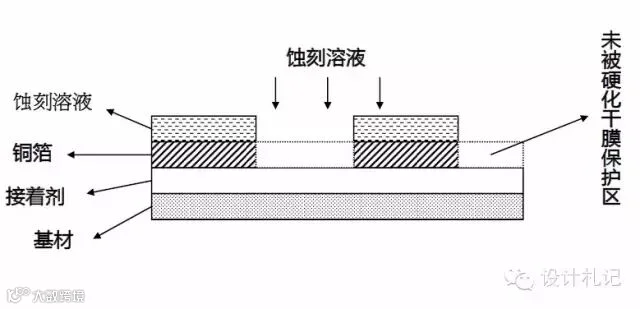

（4）.蚀刻

作业溶液：酸氧水：HCl+H2O2

作业目的：利用药液将显影后露出的铜蚀刻掉，形成图形转移。

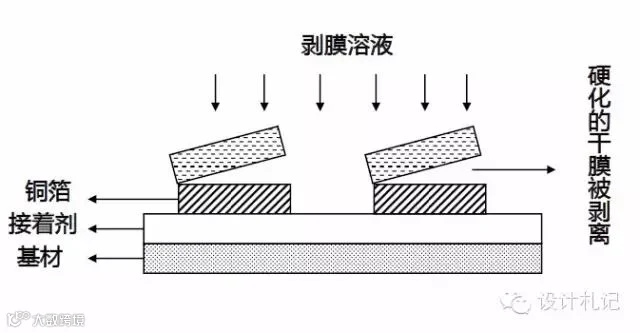

(5).剥膜

作业溶液：NaOH强碱性溶液

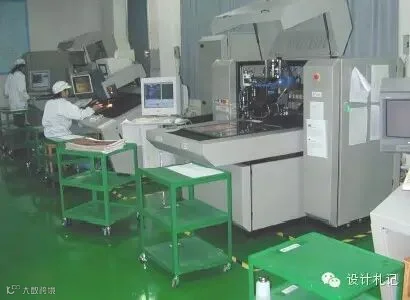

5、AOI

主要设备:AOI、VRS系统

已形成线路的铜箔要经过AOI系统扫描检测线路缺失。标准线路图像信息以数据形式存储于AOI主机中，通过CCD光学取像头将铜箔上线路信息扫描进入主机与存储之标准数据比较，有异常时异常点位置会被编号记录传输到VRS主机上.。VRS上会对铜箔进行300倍放大，依照事先记录的缺点位置依次显示,通过操作人员判断其是否为真缺点，对于真缺点会在缺点位置用水性笔作记号。以方便后续作业人员对缺点分类统计以及修补。作业人员利用150倍放大镜判断缺点类型，分类统计形成品质报告，并反馈到前制程以方便改善措施之及时执行。由于单面板缺点较少，成本较低，难于使用AOI判读，所以使用人工肉眼直接检查。

6、假贴

保护膜作用：

1）绝缘、抗焊锡作用；

2）保护线路；

3）增加软板的可挠性等作用。

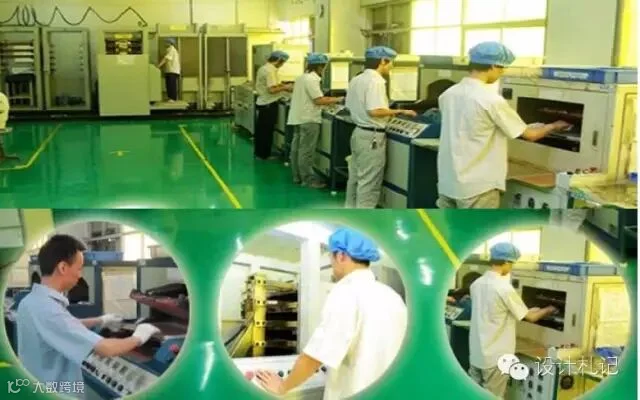

7、热压合

作业条件：高温高压

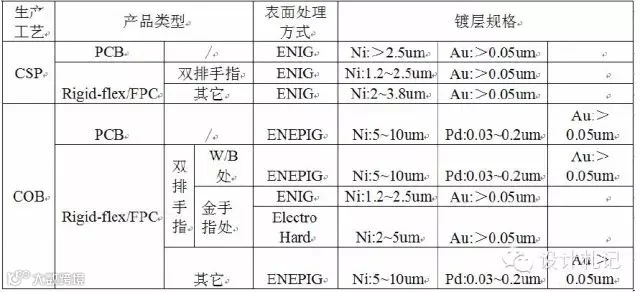

8、表面处理

热压完后，需对铜箔裸露的位置进行表面处理。

方式依据客户要求而定

9、丝印

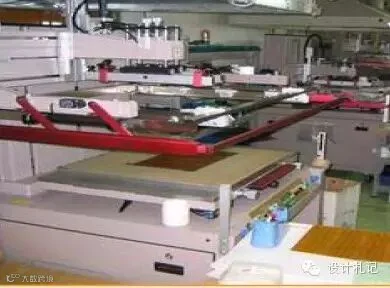

主要设备:网印机.烤箱.UV干燥机.网版制版设备通过网印原理将油墨转到产品上.主要印刷产品批号,生产周期,文字,黑色遮蔽,简单线路等内容.通过定位PIN将产品与网版定位,通过刮刀压力将油墨挤压到产品上.网版为文字和图案部分部

分开通,无文字或图案部分被感光乳剂封死油墨无法漏下.印刷完毕后,进入烤箱烘干,文字或图案印刷层就紧密结合在产品表面.一些特殊产品要求有部分特殊线路,如单面板上增加少许线路实现双面板功能,或是双面板增加一层遮蔽层都必须通过印刷实现. 如油墨为UV干燥型油墨,则必须使用UV干燥机干燥.常见问题:漏印、污染、缺口、突起、脱落等.
