结构：浓缩的精华
从外观设计看，UFG1122E小巧的枪型外壳设计与LILIN利凌其它产品并无多大差异：70mm（宽）×50mm（高）×135mm（长）的机身为白色烤漆金属结构，上下两侧各有一个支架安装孔，安装方便；前端存储用的SD卡插槽、DC12V电源、PoE/视频传输共线用的RJ-45网口、模拟输出口、复位键、音频输入/输出等接口齐全（图1），难以让人相信它竟是一款帧率高达120fps的1080P全高清网络摄像机。如果说该机的结构有令人怀疑之处，应该就是机身左右两侧的散热孔（设置有隔层，水汽、灰尘难以进步机身内部），利于设备处理高帧率视频时产生的热量向外扩散，此处更符合高帧率性能需求设计。
拒绝帧抖动 1100TVL成像
当帧率较高时，如果帧叠加处理不好，将会造成帧抖动，进而影响画面的清晰度效果。那么，利凌UFG1122E在120fps下的帧叠加控制得如何呢？为此，测试员进入摄像机视频参数设置界面，此时我们发现，无论H.264还是M-JPEG编解码压缩格式，该机所提供的5路码流都可做到60fps的帧率传输，其中第5路的最大帧率为120fps。本次测试将摄像机的视频参数设置为1080P、帧率为120fps（图2）、带宽为8mbps，如无特别交代，均在此限制下执行测试。清晰度：搭配f=16mm定焦镜头后，将摄像机对准清晰度测试卡，此时观察图像可知，水平清晰度接近1100TVL，垂直清晰度为1100TVL，边缘清晰度达到1000TVL（图3）；色彩：接着将摄像机对准24色色彩还原测试卡，此时比对彩色图像与原测试卡，除整体画面稍显偏亮外，各色阶基本还原到位（画面色彩、饱和度为值）；灰度等级：而在灰度等级测试中，20级的灰阶卡图像，可逐一分辨级。以上测试中，虽然该机帧率高达120fps，但图像呈现清晰，细节不糊。足见该机帧叠加处理到位，避免了因帧抖动带来的图像模糊、细节重叠情形。
120fps平滑、流畅传输
再将摄像机对准室外实景，此时观察画面，发现图像通透、清新，细节轻易可辨，而得益于120fps的高帧率支持，画面中高速行驶的车流图像，行进持续、流畅，轨迹清晰；杜绝了低帧率传输时，因帧率不足带来的高速运动物体抖动、跳跃情形。那么，在如此高帧率下，网络控制性能如何？为此，在实景监控画面下，调出码流检测软件，保持1080P/120fps/8mbps的视频参数设置不变，经长时间观察得知，该机的实时传输码流控制在8.4-11.0mbps范围内，平均码流为8.8mbps，控制合理（图4）。再将摄像机对准运行着电子秒表的客户端，此时同步截取电子秒表及其图像并计算得出，该机的延时控制颇为平稳，约为120-130ms（图5），若将宽带设为CBR4mbps,延时可低至90ms,控制不错 。
多环境适应性
该机支持宽动态、3D降噪、日夜切换等多种功能，下面我们逐一检测。宽动态：先将摄像机对准强光灯，此时我们发现，即便宽动态功能未开启，强光已经得到良好抑制，灯管线条清晰，此时后景偏暗；当打开宽动态功能后（此时帧率为30fps），前景清晰度无变化，但后景亮度得到明显提升。再将摄像机对准后景亮、前景暗场景，此时观察图像可知，宽动态关闭时，前景一片黑暗，当宽动态功能开启后，后景亮度稍有提升，而前景已可清晰辨识物体容貌；3D降噪、低照度：将摄像机置于暗箱中，随着环境照度的下降，画面色彩始终控制良好；当照度值为4.8Lux左右时，摄像机自动切换到黑白画面；在 5级的3D降噪（1-32级可调）下，环境照度低至0.29Lux时，画面才出现噪声（图6），而在最大级别的3D降噪控制下，0.04Lux照度下，画面仍很干净，基本察觉不出噪声；同时，该机在0.01Lux时（F=1.4），仍可轻松辨识公仔轮廓。

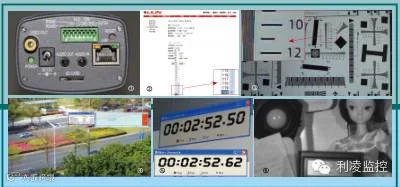

图1 该机接口设计齐全。
图2 该机可做大最大120fps 的高帧传输成像。
图3 该机的水平清晰度接近1100TVL，垂直清晰度为1100TVL。
图4 该机的实时传输码流控制在8.4-11.0mbps范围内。
图5 1080P/120fps/8mbps限制下，该机延迟约为120-130ms。
图6 该机3D降噪控制良好，当环境照度低至0.29Lux时，画面才出现噪声。
