引言：
UG（Unigraphics NX）是Siemens PLM Software公司出品的一个产品工程解决方案，这是一个交互式CAD/CAM(计算机辅助设计与计算机辅助制造)系统。
引言：
UG（Unigraphics NX）是Siemens PLM Software公司出品的一个产品工程解决方案，这是一个交互式CAD/CAM(计算机辅助设计与计算机辅助制造)系统。
1.案例分析

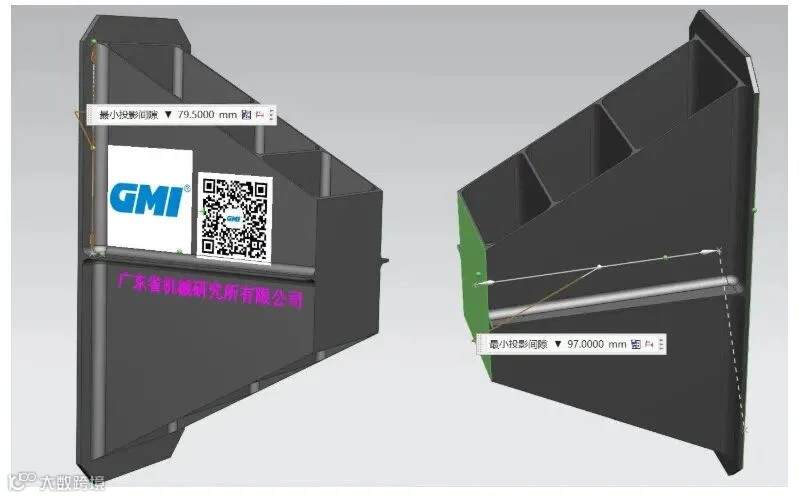

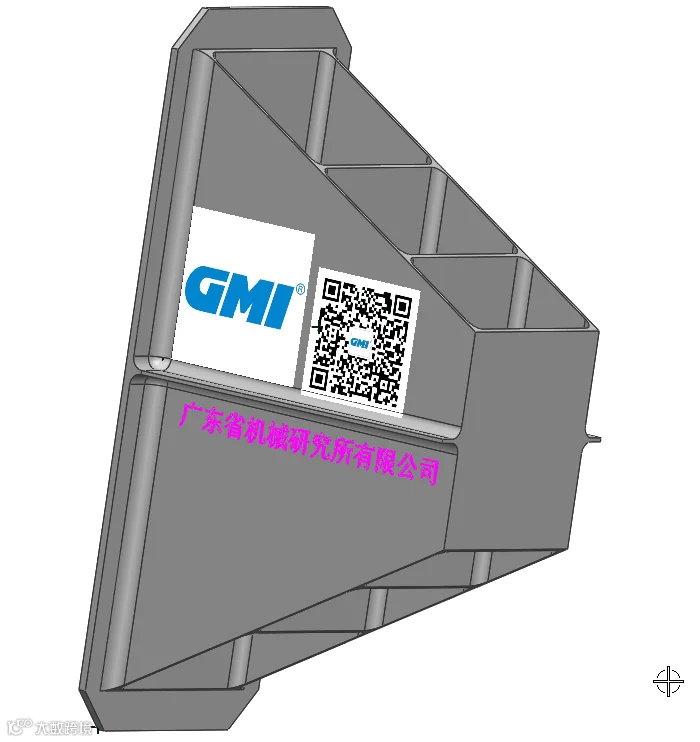

大家好，下面是一个我使用NX软件自主设计绘制的薄壁深腔件，内壁高度达到79.5mm，编程加工下图所示的工件时，若用三轴加工，有时候由于刀具无法拔长，无法进行深腔加工，反之导致弹刀，降低加工效率。面对这样的情况，应该怎么办？利用UG（NX）三轴转五轴加工的方法可以有效解决这个问题。
2.典型问题
1.案例分析
大家好，下面是一个我使用NX软件自主设计绘制的薄壁深腔件，内壁高度达到79.5mm，编程加工下图所示的工件时，若用三轴加工，有时候由于刀具无法拔长，无法进行深腔加工，反之导致弹刀，降低加工效率。面对这样的情况，应该怎么办？利用UG（NX）三轴转五轴加工的方法可以有效解决这个问题。
2.典型问题

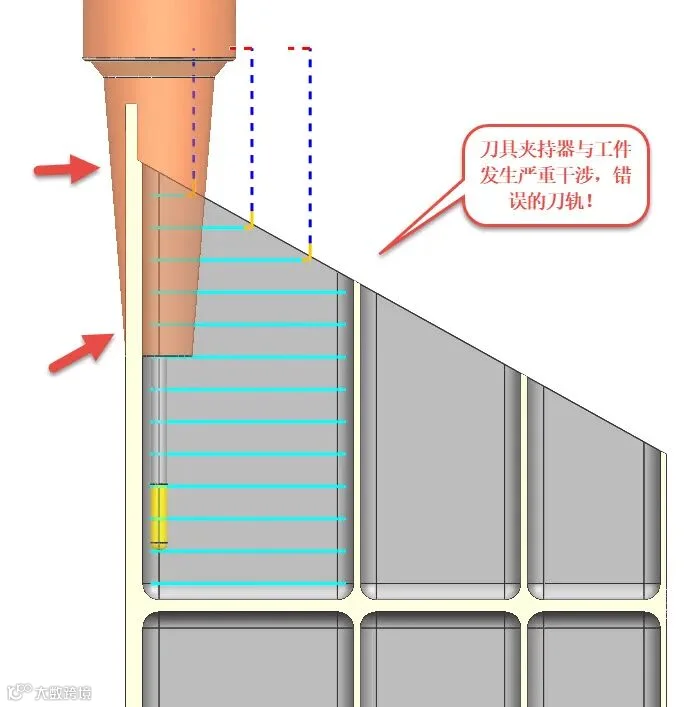

左边是三轴策略制定的加工工序，可以看到刀具夹持器正在与工件发生碰撞，这种情况是不允许的；那么如何解决这个问题：
1、加长刀具，则会造成弹刀；
（补充
：弹刀是指刀具因受力过大而产生幅度相对较大的振动。弹刀造成的危害就是造成工件过切和损坏刀具，当刀径小且刀杆过长或受力过大都会产生弹刀的现象）

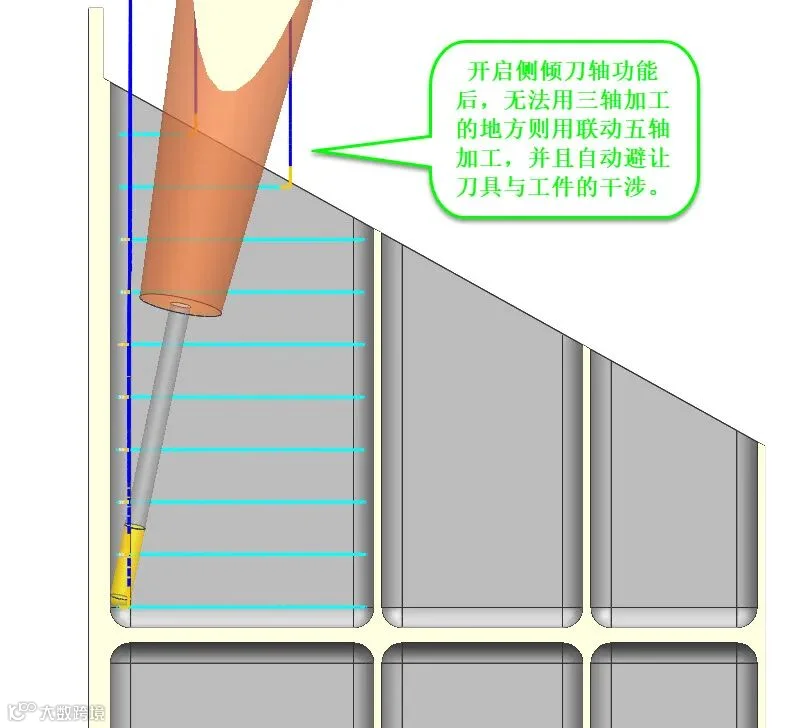

2.将3轴、3+2轴刀路自动转化为联动5轴刀路。（本节要点！）
3.解决方案

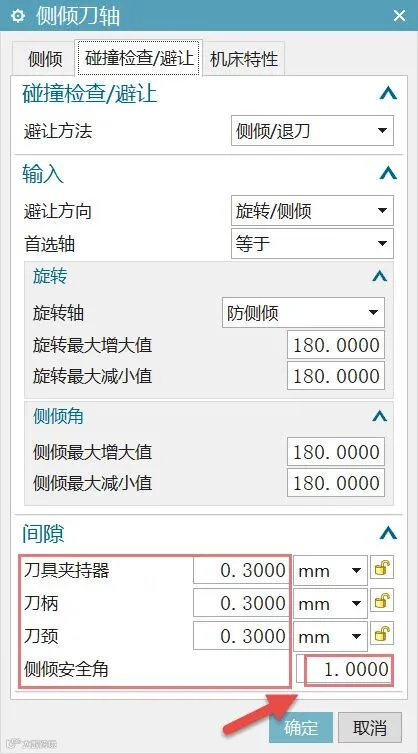

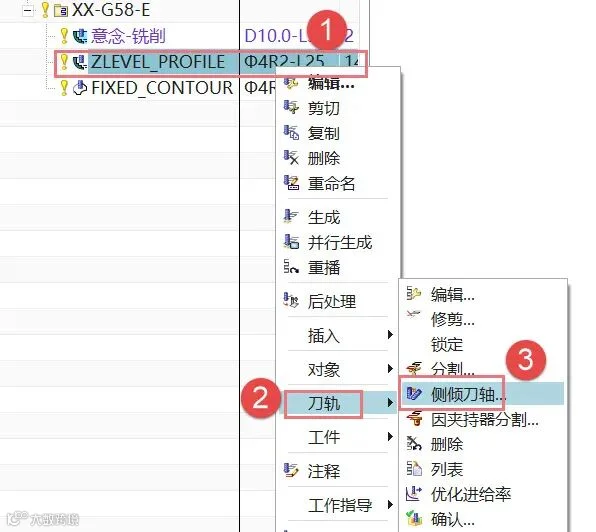

UG在多轴编程时常使用一种高效编程方法，即三轴转五轴加工的方法，也就是“侧倾刀轴”功能。今天就带大家一起来看看这个功能的使用方法~
4.视频演示（视频时长：4′51″）
5.素材下载
END
如果大家在学习过程中遇到难以解决的问题，欢迎大家在公众号下方留言，管理员看到后会为您解答，谢谢大家！
左边是三轴策略制定的加工工序，可以看到刀具夹持器正在与工件发生碰撞，这种情况是不允许的；那么如何解决这个问题：
1、加长刀具，则会造成弹刀；
（补充：弹刀是指刀具因受力过大而产生幅度相对较大的振动。弹刀造成的危害就是造成工件过切和损坏刀具，当刀径小且刀杆过长或受力过大都会产生弹刀的现象）
2.将3轴、3+2轴刀路自动转化为联动5轴刀路。（本节要点！）
3.解决方案
UG在多轴编程时常使用一种高效编程方法，即三轴转五轴加工的方法，也就是“侧倾刀轴”功能。今天就带大家一起来看看这个功能的使用方法~
4.视频演示（视频时长：4′51″）
5.素材下载
END
（技术工程师：黄工）
文字|黄燕鹏
排版|黄燕鹏
审核|赖老师 Treelin
