【新材锦囊】第十三期：生产设备简介-机泵

一、机泵的定义、作用、结构

定义：泵是一种将原动机的机械能转换为输送流体的能量的机械装置。

作用：泵可以输送水、油、酸碱液、气体等流体，也可输送乳化液、悬浮液、泥浆等带颗粒的固液混合物。

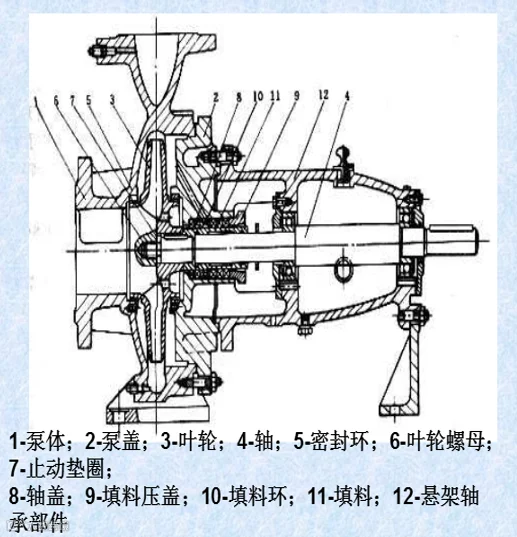

结构：主要有12个部件构成，如下图。

二、机泵的工作原理

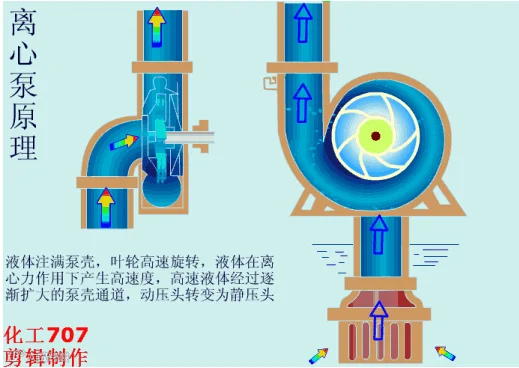

离心泵：启动前，要使液体从漏斗将泵壳与吸入管路内灌满。当叶轮飞快旋转时，叶轮内的液体在叶轮内叶片的推动下也跟着旋转，从而使液体获得离心力，并沿叶片流道从叶轮中心往外运动，然后从叶片端部被甩出进入泵壳内的蜗室或扩散管（或导轮）。当液体流到扩散管时，由于液流的断面积渐渐扩大，流速减慢，将一部分动能转化为静能头，使压力上升，最后从排出管压出。与此同时，在叶轮中心由于液体被甩出产生局部真空，因而吸液池内的液体在液面压力作用下就从吸入管源源不断地被吸入泵内。叶轮连续旋转，将液体不断地由吸液池送往高位槽或压力容器。

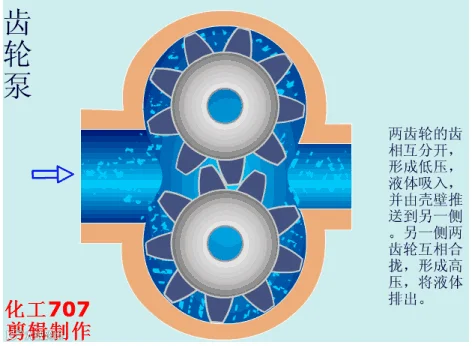

齿轮泵：齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。

机泵在日常巡检和维修时要注意以下几点：

1.电机温度：电机外壳不烫手，用测温仪记录实测数,低于80℃；

2.轴承箱油位：油位在轴承箱的油位视镜中上部（1/2-3/4）；

3.阀门开/闭的位置：符合工艺生产的要求和设备的自身要求；

4.机封工作状况：机械密封无泄漏；

5.设备噪音：设备运行无不规则或异常的噪音；

6.设备稳定性：设备整体无不规则或异常的振动。
