2019年5月21日，《建筑设计防火规范》图示（2018版）发布更正说明，共计8处修正，本文突出修正部位，并附修正点评！

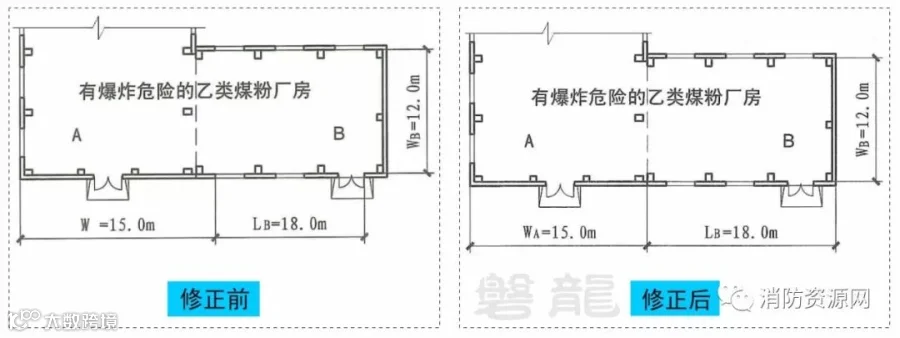

一、第43页，修正了平面图中下部尺寸标注线的位置（原图示标注位置有误）。

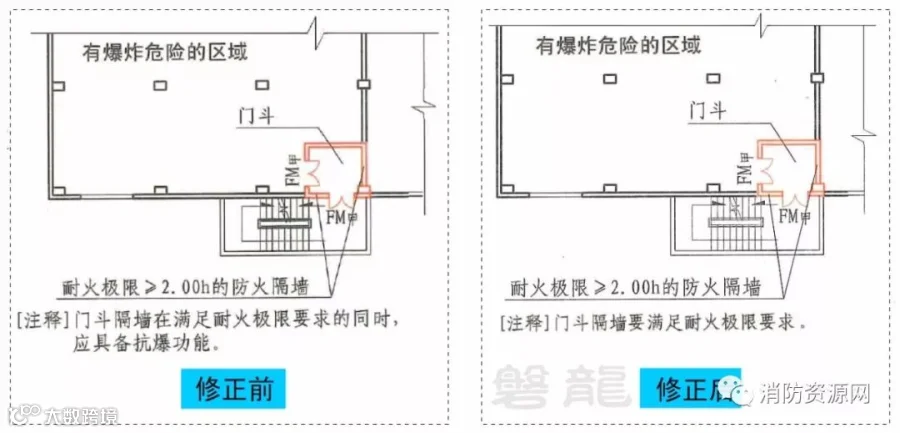

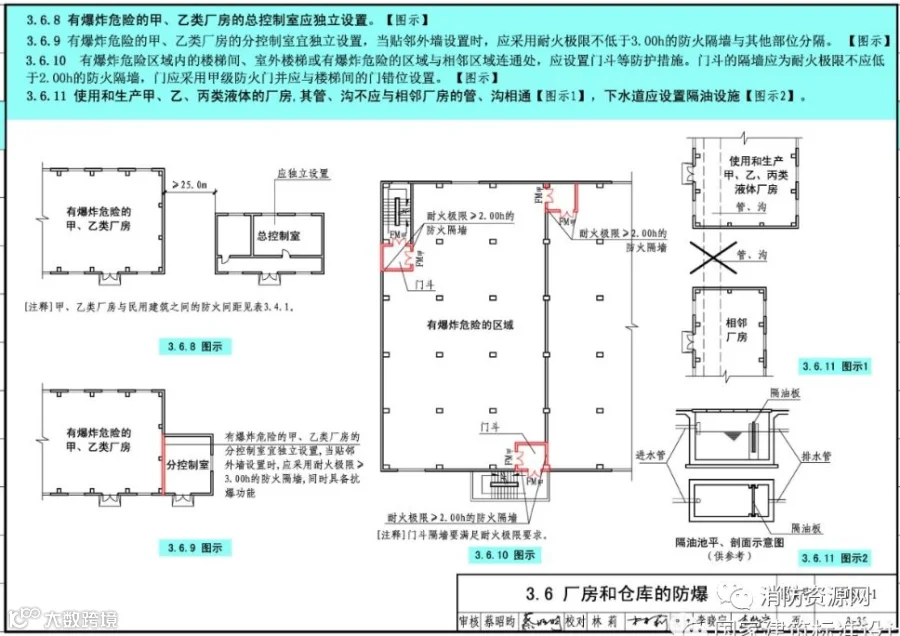

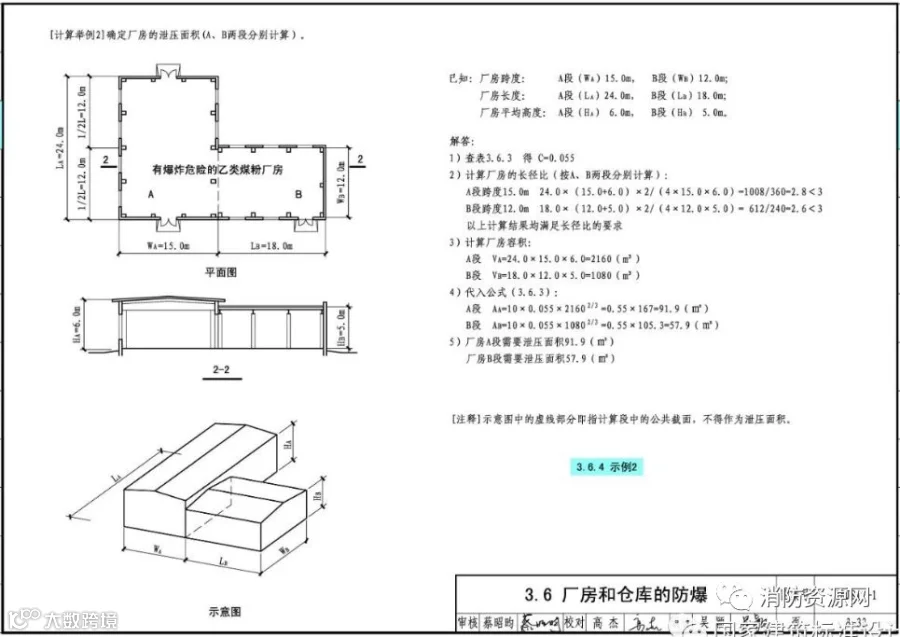

二、第45页，删除了3.6.10图示的部分注释，取消了门斗隔墙的抗爆要求！

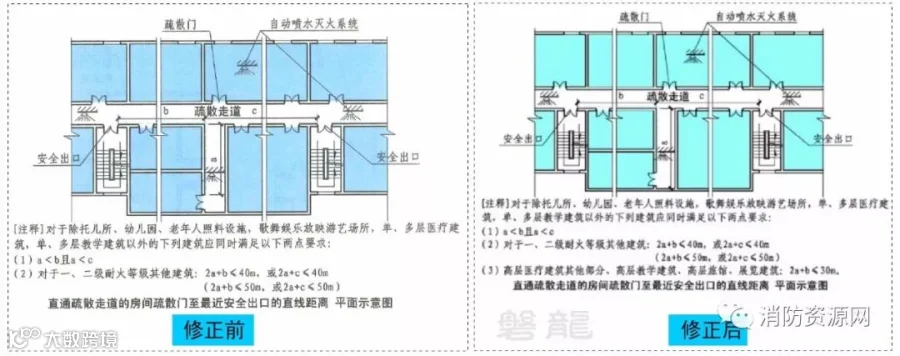

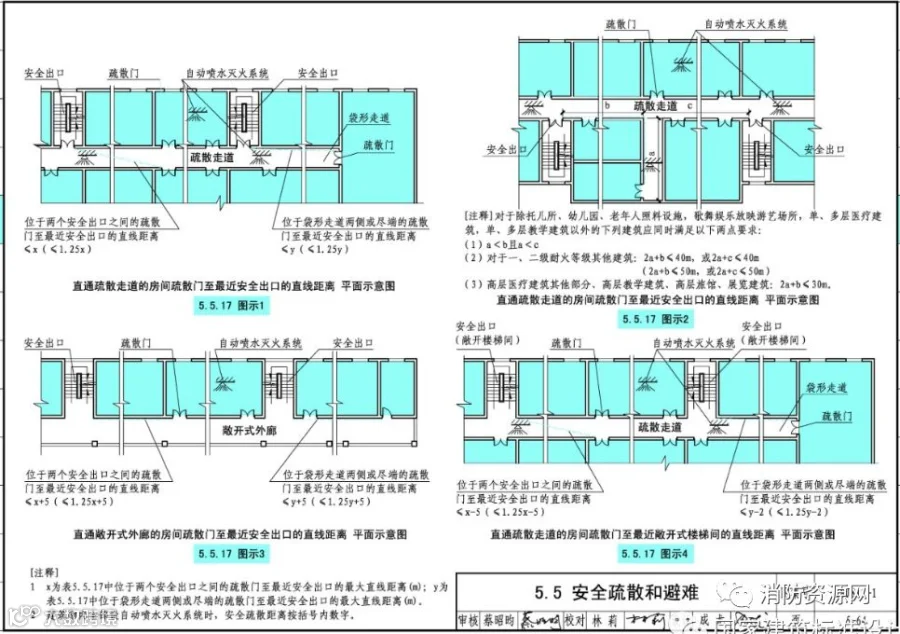

三、第127页，调整了5.5.17图示2中尺寸标注a的起始位置，同时增加了[注释]-(3)。
解说：原图示存在明显错误。
遗憾的是，本次修订还是出现了小小瑕疵，疏忽了高层医疗建筑的病房部分，容易引发误会！
本人观点：本图示是对丁字形走道疏散要求的适当从宽，对于“托儿所、幼儿园、老年人照料设施、歌舞娱乐放映游艺场所、医疗建筑”等特殊功能场所，不宜纳入，这类特殊场所宜按《建规》5.5.17袋形走道处理，即a+b或a+c不应超过5.5.17袋形走道的距离要求。

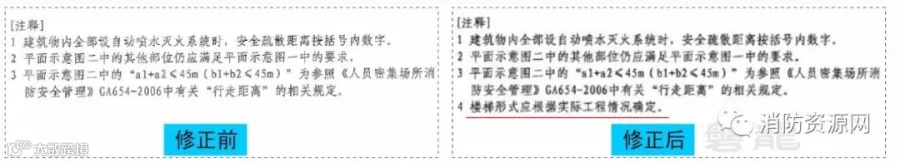

四、第129页，补充了[注释]-4，明确楼梯形式应根据实际工程情况确定，解决了前述图示的误会和争议。

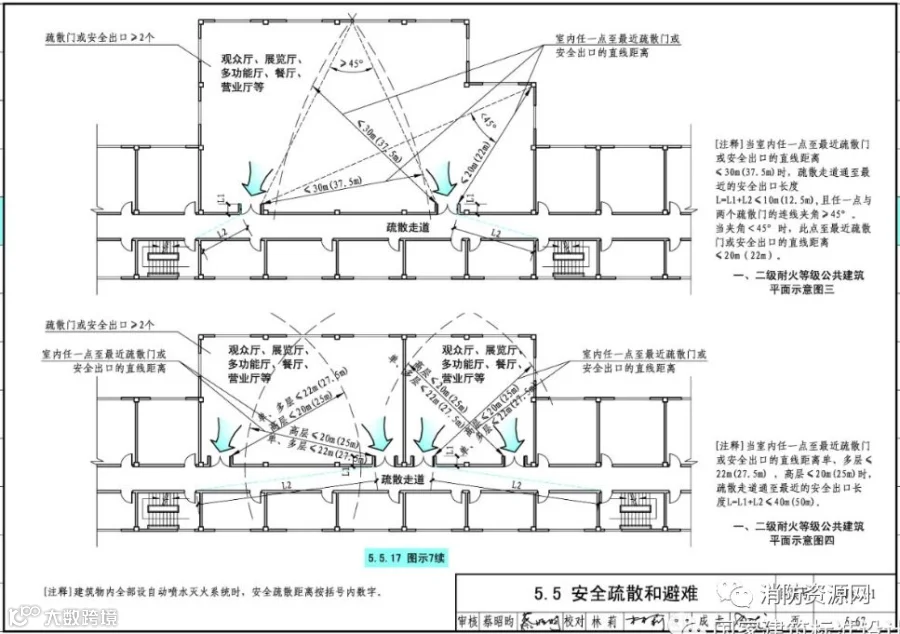

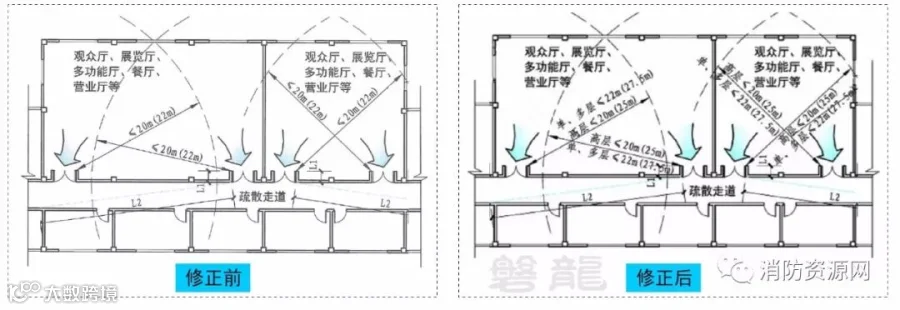

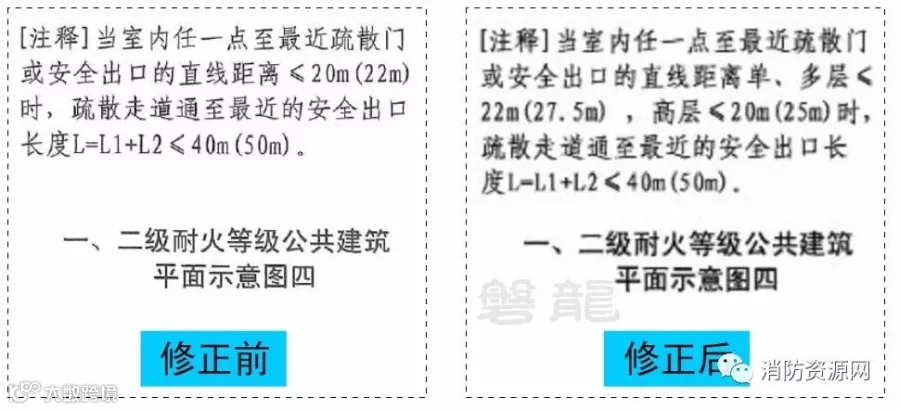

五、第130页：修改一、二级耐火等级公共建筑平面示意图四（5.5.17图示7续），修改了直线距离的标注及[注释]。
解说：一、二级耐火等级公共建筑平面示意图四中，对建筑内全部设自动喷水灭火系统的疏散距离适当放宽（由原来的1.1倍调整1.25倍），同时分为单、多层和高层两种情况，高层建筑为20m（25m），单、多层建筑为22m（27.5m）。
注：本次局部放宽，仅限于平面示意图四，其他情况下【平面示意图一、二、三】的疏散距离要求仍依原图示执行。

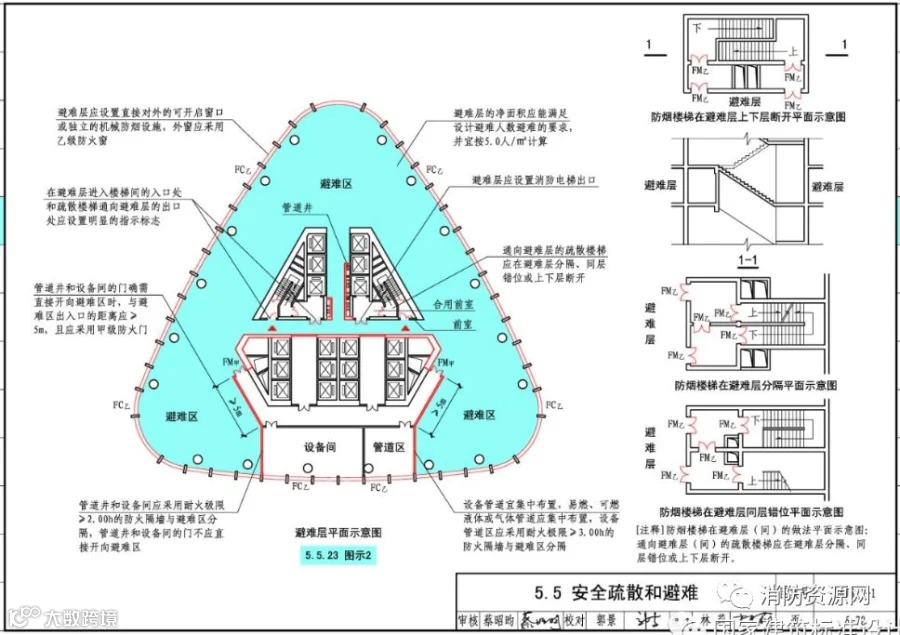

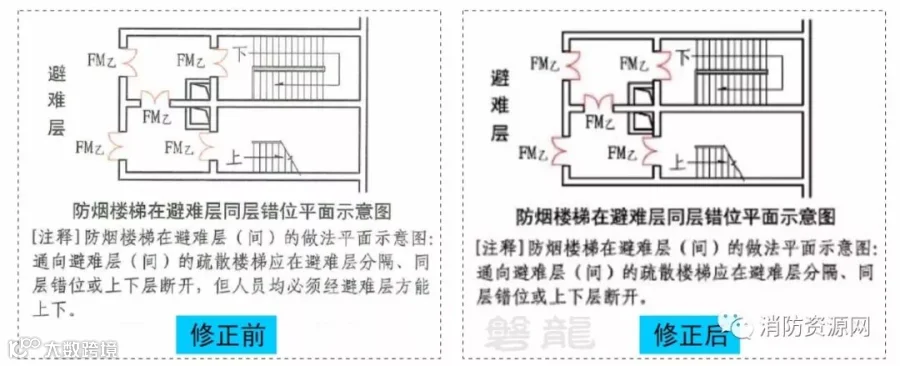

六、第141页，调整了“防烟楼梯在避难层（间）的做法平面示意图”的注释，解决了原注释的错误和矛盾：

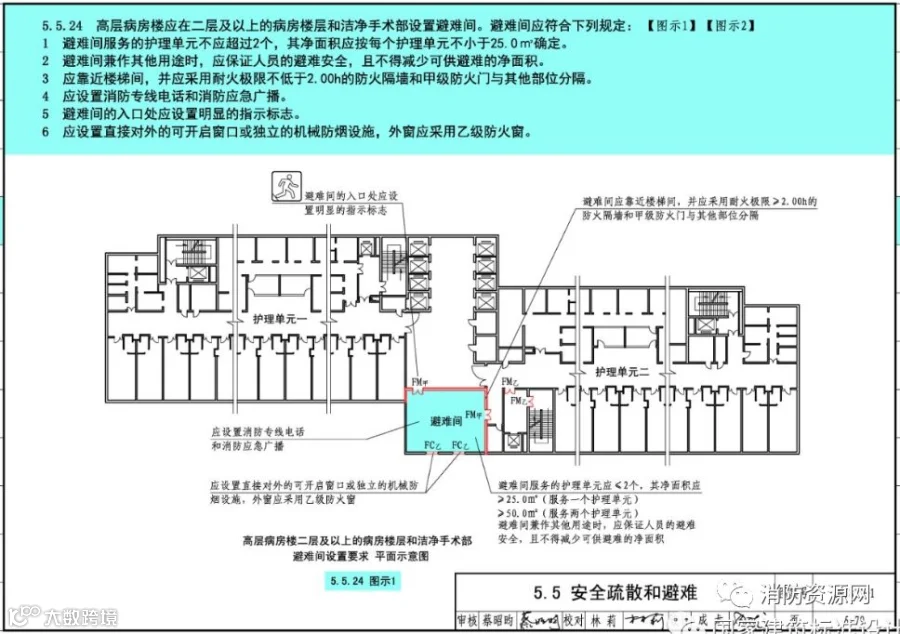

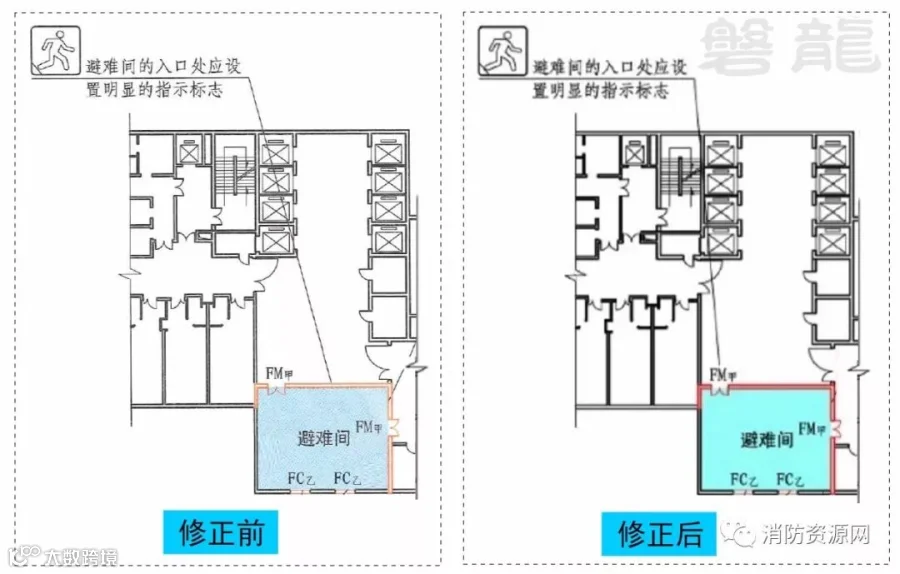

七、第142页：调整了避难间入口处指示标志的索引线位置。
解说：修正了原图示的小BUG，非原则问题。

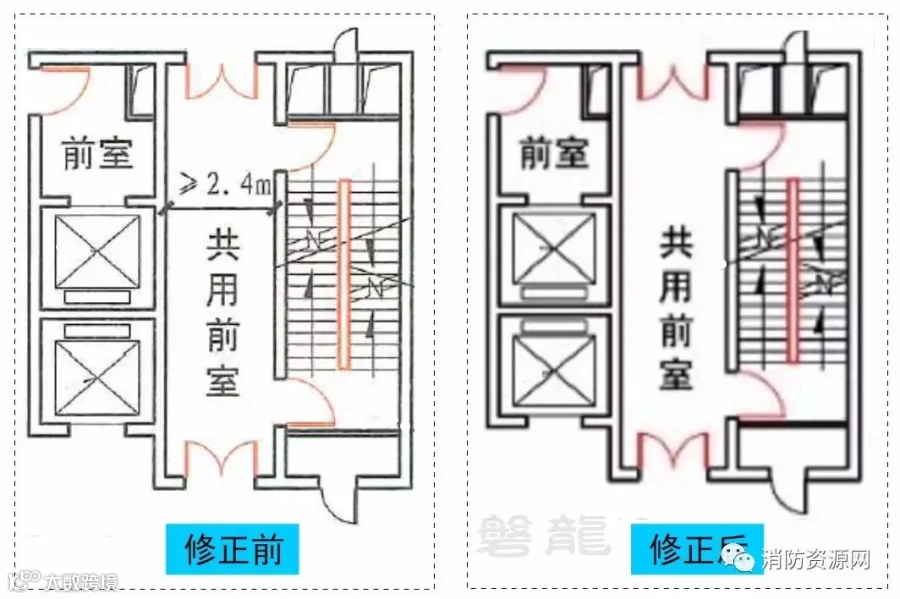

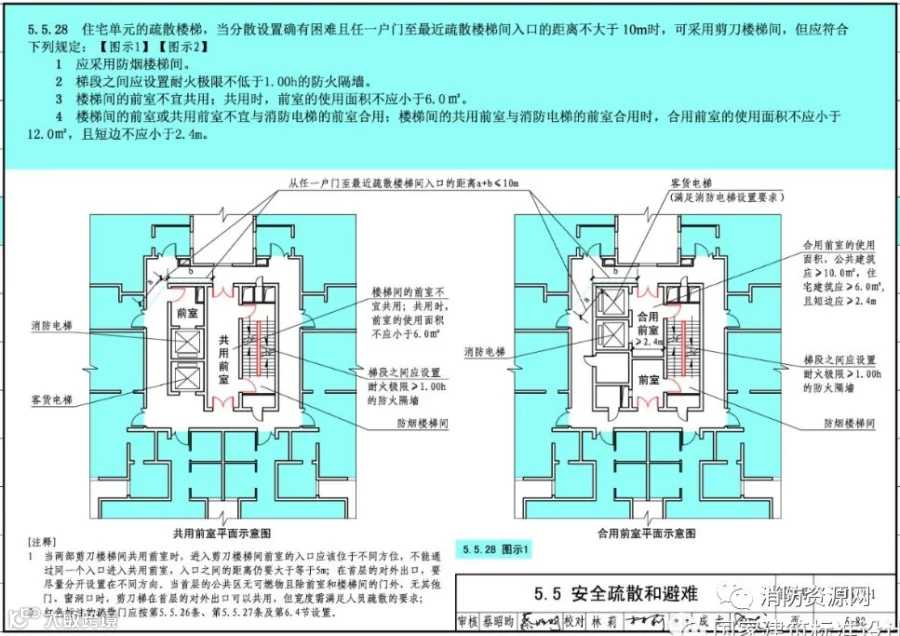

八、第151页，删除了“共用前室平面示意图中”共用前室的2.4m标注。
解说：原图示存在明显错误，在前面的专题中已有纠正：37大亮点，100多项变更—详解2018《建筑设计防火规范》图示！（点击进入）
