[分享] 珍珠2010控台2例不输出DMX信号维修记录

前天朋友拿过来2台珍珠2010控台，都是出现控台的2和4线路不输出DMX信号，导致无法使用，经过检测已经维修完成，现将维修情况分享给大家！

控台1：DMX线路2、4口不输出DMX信号

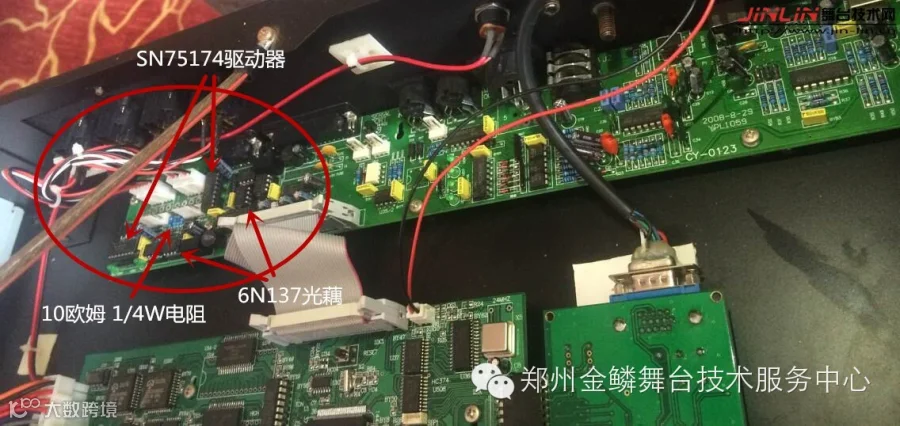

打开控台检查1、2线路DMX信号指示灯正常，2、4线路指示灯不亮，用万用表检查10欧姆电阻无阻值，说明已经断路，更换两只电阻后仍然提示灯不亮，后来更换1只SN75174驱动芯片后，指示灯亮起正常，连接灯具测试正常，故障排除！

控台2：DMX线路2不输出DMX信号，4线路连接灯具后闪烁
打开控台检查，发现DMX线路2、4输出部分的PCB铜皮已经被烧黑断路，用万用表测量线路并没有短路之处，后来发现PCB下面掉落2颗螺丝，怀疑是这两颗螺丝导致线路短路而烧坏铜皮，随即对线路进行连线修复，通电测试，DMX指示灯仍不亮，后来更换1只SN75174驱动芯片后，指示灯亮起正常，连接灯具测试正常，故障排除！

总结：
1、控台里千万不能掉落杂物、螺丝等，否则很容易导致控台电路烧坏；如果平时使用时发现控台里有异响，一定要及时打开清理；
2、平时使用灯具或放大器时，确保放大器或灯具外壳不带电，也就是说不能漏电，否则很容易烧坏控台的DMX输出板；
3、切不可将换色器信号线直接插控台，因为换色器信号线里是带12V或24V电源的，插上就会烧坏控台；
4、平时接线时注意，切不可将380V电源通入控台，否则控台电源会直接烧掉。
