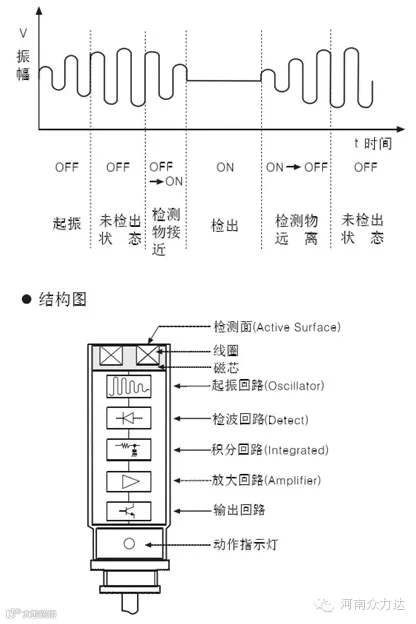

高频振荡型接近开关(电感式接近开关)

原理

检测线圈中产生高频磁场，当检测物体(金属)进入磁场时，由于电磁感应，接近物体内部产生感应电流(也叫涡流)，吸收接近开关振荡的电能，导致接近开关的高频振荡衰减甚至停止，通过其振幅的变化判断检测物体的有·无。

动作说明

接近开关加入电源后，在约60ms内完成起振，此时磁场形成。当检测物体接近时，在检测物体表面产生感应电流(涡电流)，使接近开关的振幅降低直至完全检出状态(接近OV)。通过该接近开关振幅的细微变化转换至输出回路，完成整个动作过程。

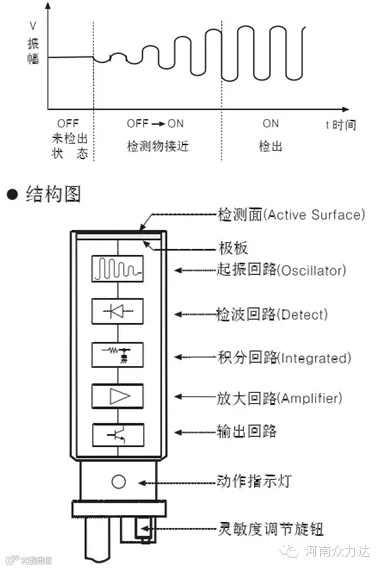

静电容型接近开关(电容式接近开关)

原理

如下图所示，在极板上加入十电压，极板面上产生十电荷，大地产生一电荷，两者之间产生电场。当物体接近极板时，由于受到静电感应，在物体内部的极板方向产生一电荷，另一端产生十电荷的现象(极化现象)振荡电压增加。当物体远离极板时，极化现象减弱，振荡电压降低。通过极板上电荷的变化，完成物体有·无的检测。

动作说明

电容式接近开关和上述高频振荡型接近开关动作模式相反。电源加入时，电压振幅为接近于ov，当有检测物体接近时，静电容量增加，振幅增加。将该振幅传输至输出回路，完成动作。

*****************************************************
