摘要：本文主要是介绍台达PLC的密码功能,以及编程软件WPLSoft相关的密码功能设置。其密码功能设置可以实现对电脑中的原程序文件进行加密，也可以对PLC中的程序进行加密，防止别人将PLC的程序下载或者上载，能够较好的保护知识产权。
关键词：子程序密码 项目密码 程序识别码 密码功能 PLC识别码 程序上载失效
在生活中，我们都会将一些重要的东西或者信息进行加密保护，有效的保护我们的财产和隐私。在工业现代化的今天随着自动化要求的提高，对于设备的研发，研发人员投入了相当大的精力，为了产品市场和劳动成果的保护，这就需要我们对PLC中的程序有完善的加密措施。
下文中介绍了台达PLC的各种加密方法和保护措施。
一．对电脑中的程序进行加密
子程序密码设置和项目密码设置主要是为了对我们电脑中的程序进行加密保护，防止无关人员的查看。
1.子程序密码设置

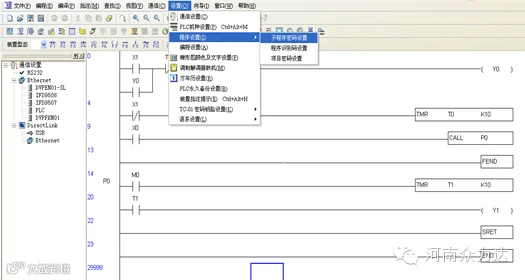

设置---程序设置---子程序密码设置，主要是对程序中的子程序进行隐藏如下图所示：
点击后如下图所示：
输入两次密码后确认后如下图所示：

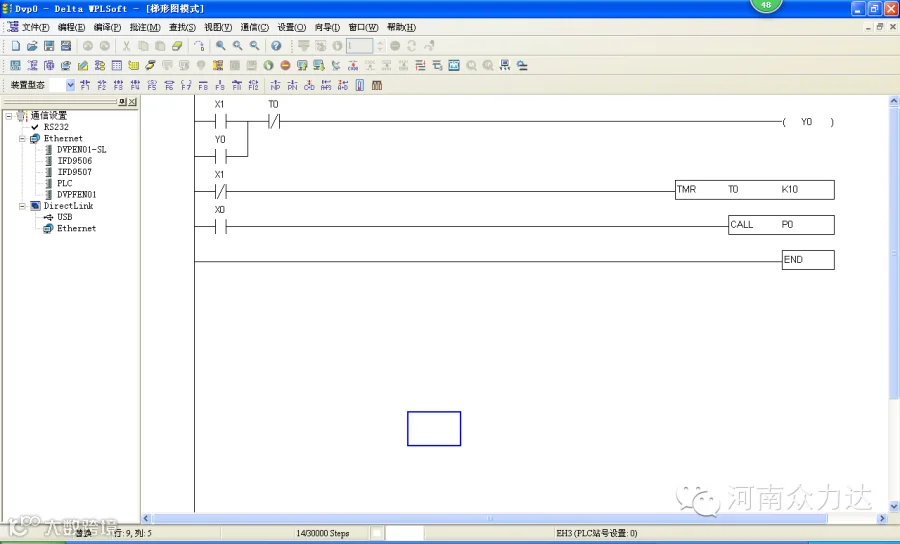

窗口的左下方显示的是当前的子程序密码状态处于锁定状态，点击取消按钮后，保存程序关闭软件窗口，再打开程序后，我们会发现子程序已经不见了。
注：子程序密码设置后，只能显示主程序，子程序会隐藏。需要显示子程序时我们只需要点击设置---程序设置---子程序密码设置，弹出对话框，输入正确密码后，点击确认，子程序就会在源程序中显示出来，保存程序后以后打开时都显示子程序，需要将子程序隐藏的话需要再次按照步骤依次进行，关闭软件不保存程序的话，下次打开程序时子程序还是处于隐藏状态。
2.项目密码设置

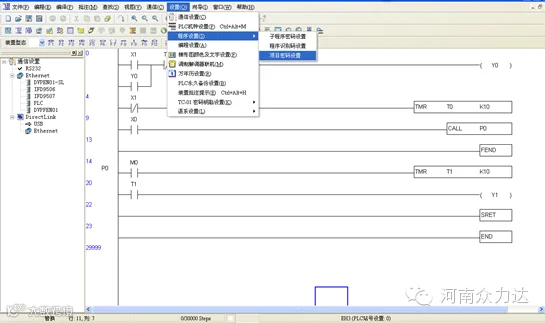

选择WPLSoft软件的设置---程序设置---项目密码设置，如下图所示：
点击项目密码设置选项后，输入项目密码还可以启动次数限制对话框如下所示：
确认后弹出如下对话框，点击取消：
关闭软件后，你会发现软件的工作区编程灰色的区域了：
需要我们点击视图---梯形图窗口如下图所示，需要我们输入项目密码：
由于我们启用了启动次数限制，如果我们连续输入密码的次数超过3次会出现下图提示，需要我们关闭软件才能重新输入密码。
输入密码正确后，程序会显示出来，关闭软件后需要重新输入密码，才能打开，如果需要取消项目密码，设置---程序设置---项目密码，在对话框中输入正确的密码后，项目密码就会取消，以后打开软件后，就不需要输入密码。
二．对PLC中的程序进行加密
如果想对plc中的程序进行加密，防止无关人员上载或者下载程序，PLC密码的设置可以分为连线在线设置和离线设置两种方法。
1.离线密码设置
离线密码设置时必须设定程序的项目密码，下载程序时将项目密码下载到PLC中当做PLC密码。
项目密码的设置可以按照上面的介绍进行设置，设置完成后，点击下载按钮后，弹出对话框，如下图所示，勾选项目密码与PLC密码同步选项。下载完成后PLC的密码设置完成并且与项目密码一样。
2.在线密码设置

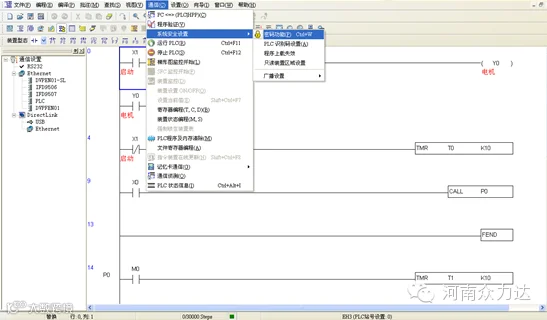

在线设置密码时，必须保证WPLSoft与PLC通讯正常，离线状态下点击软件菜单通信---系统安全---密码功能如下图所示：
弹出密码设置对话框，我们输入两次密码并可以勾选启动次数限制功能，如下图所示，点击确认后密码下再到PLC中。
注：设置完PLC密码后，在线监控PLC程序不需要输入密码，但是对于下载或者上载程序是需要输入PLC密码的。
由于设置了启动次数限制选项，当我们输入密码错误的时候会出现提示：
当我们三次密码都输入错误的时候，PLC密码就会失效，PLC内的程序就算有真正的密码，也不行了，PLC就不能下载和上载了，如果想再次对PLC下载或者上载程序，必须对PLC恢复出厂设置了。
下图是密码功能失效后我再次输入正确的密码出现的提示：
三．其它
1.程序识别码设置
菜单下：设置---程序设置---程序识别码设置
设置完程序识别码后，使用此程序监控和下载程序时都需要通过上面的菜单顺序再次输入密码将程序识别码取消
2.PLC识别码设置
菜单下：通信---系统安全设置---PLC识别码设置
设置完程序识别码后，程序监控及上载下载都需要再次通过上面的菜单顺序再次输入密码将PLC识别码关闭掉才能进行上面的操作
3.程序上载失效
菜单下：通信---系统安全设置---程序上载失效，回弹出下面的对话框：
此时PLC就失去了上载功能，只能进行下载程序监控的功能，如果想恢复PLC的程序上载功能就必须恢复出厂设置才行。
四．总结
1.子程序密码设置：对子程序进行隐藏，设置密码和密码保护后保存程序，设置和解除有效。
2.项目密码设置：对主程序进行隐藏，设置完项目密码后，再次打开软件需要输入项目密码才能查看程序，取消密码和设置密码的方法一样。
3.密码功能：在线对PLC中的程序进行设置
4.程序上载失效：取消PLC的程序上载功能
5.程序识别码和PLC识别码：和子程序和项目密码配合使用，双重加密
6.以上介绍的加密功能需要牢记所设置的密码，如若丢失将没有办法再打开程序。
******************************************************
