泵站是水利枢纽工程的主要设施，泵站设施為城市防洪排涝和和农村引水排灌起到关键作用。隨着我国经济建设的快速发展，对水利设施和水环境提出了更高的要求。城市防汛排涝、城镇水环境、深水井群和排水设施均面临着采用现代信息化技术來进一步提升设施的要求。实现排水、井群、挡潮、排涝、引水等泵站自动化监控和集中调度管理，即时采集各种水情、工情资料是信息化建设的基础。目前，大部分泵站还是采用传统的管理和操作方式，主要有人工完成，而城市排水泵站也需要进一步提升自动化设施水准。

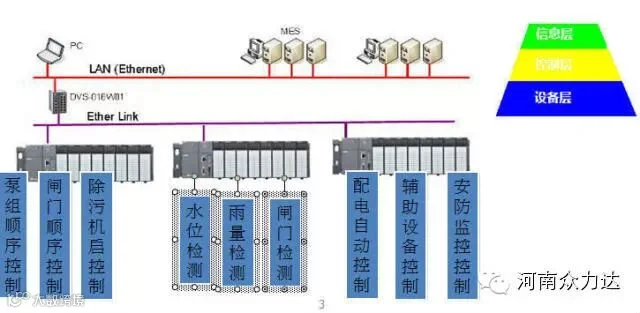

网络架构及原理:
电脑网络：將位于各个区域的本地监控集中起來构成完整的区域监控系统。
一套PLC实现对一个监控物件的监测与控制，数套PLC实现现场的水泵、闸门、保护设备、供电系统的监测与控制最后集中连接到本地的网络交换机。

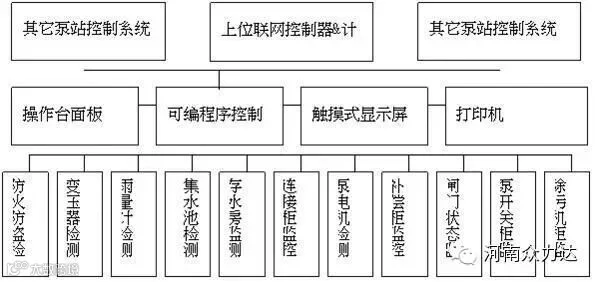

1、控制物件：水泵、水闸、低压电器设备等。
2、控制方式
当控制方式切換到电脑控制为主方式时，集控中心值班人员通过主控站工控机人机界面对设备进行监控，主要有：
（1）自动完成开、停机和泵闸开启。
（2）电气设备开关合/分操作。
（3）各种辅助设备的操作。
（4）各种整定值和限值的设定。
（5）各种信号处理。
3、泵組顺序控制
4、泵組辅助设备及全厂公用设备手动控制及启、停或开、闭手动操作。
5、闸门顺序控制
6、通过对水位差的监测，提示或自动投切除污机。

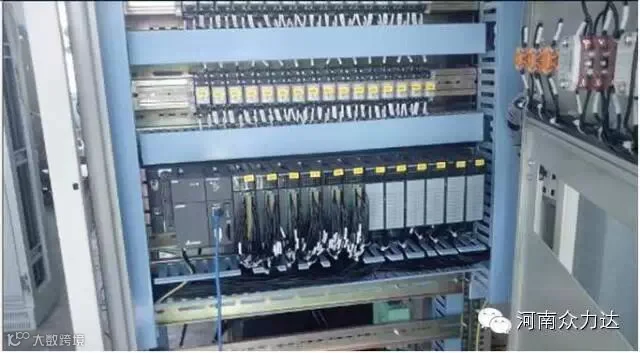

泵站自动化监控系统的PLC采用台达的AH500系列。根据系统要求 ，PLC总体配置如下：
中央处理模块（CPU）：选用AHCPU510EN，自带以太网端口，485端口以及USB端口，具备丰富的通信能力。
数字量输入模块（DI）：选用AH32AM,共5块（32点/块）。处理160点输入信号。
数字量输出模块（DO）：选用AH16AN,3块，为16点/块。处理48点输出信号。
模拟量输入模块（AI）：选用AH08AD,共2块（8点/块）。处理16点输入信号。
以台达AH500PLC为基本配置，实现PC同时与多个PLC之间的通讯，对水泵机组、水闸、配电系统、进出水池及其它泵站运行重要部位与关键物件、参数进行监测控制。在自动化设备于泵站自动化监控系統应用中，具有广泛而重要的意义。
采用台达AH500为核心的泵闸自动化监控系统能完成所管辖区域內所有泵站设备的现地和远方控制操作、主要设备参数的即时监控、故障报警、运行过程模拟显示以及当地图像监视等功能；能有效地提高泵站设备的可靠性、安全性、可维护性以及控制操作的自动化水准；能夠即时对设备参数和运行工况进行监视，消除设备运行隐患，确保主设备的完好率和可调率，减轻运行人员劳动强度，达到“无人值班、少人值守”的运行管理要求，进一步提高泵闸调度的及时性和准确性。顺应我国水利行业运行管理现代化的发展趋势。
*****************************************************
