丹佛斯变频器FC51运用SLC逻辑实现恒压供水+休眠功能

众力达电气

2015-01-07

导读：丹佛斯变频器FC51是一款高性能变频器，可以控制功率高达 22 kW 的风机和水泵，外形小巧功能超强

丹佛斯变频器FC51是一款高性能变频器，可以控制功率高达 22 kW 的风机和水泵，外形小巧功能超强可靠，具有内置SLC（智能逻辑）功能，可以满足各种应用需求。

在水泵应用中，我们经常会接触到恒压控制系统。丹佛斯FC51变频器自带PI调节功能，能实现恒压供水控制。但是恒压供水系统中还有很多其他功能，例如：休眠功能，我们就可以使用FC51自带的SLC功能来实现。

现在我们来介绍如何运用FC51的 SLC逻辑实现恒压供水+休眠功能。

一、休眠功能的要求：

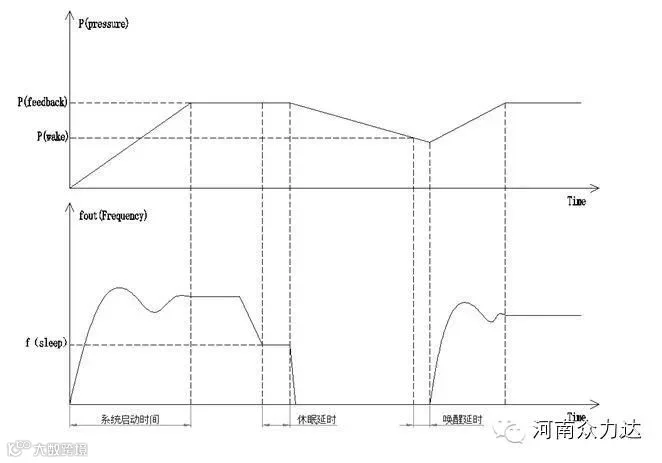

在恒压供水控制系统中，为了节省电能和防止水泵频繁启停，要求当泵的速度低至输出频率下限，延时一段时间后变频器自动停止输出，进入休眠状态；然后当压力反馈值低于设定压力下限值时，再自动唤醒变频器。

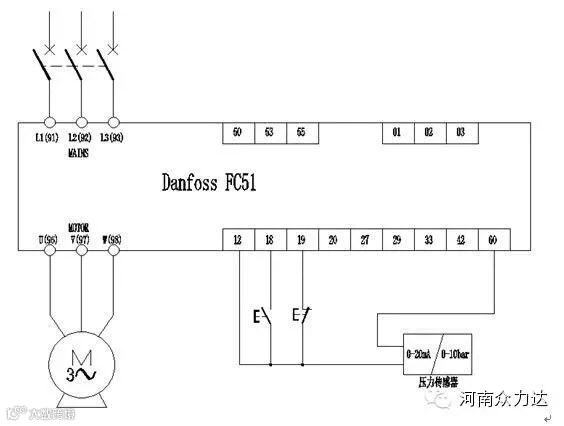

具体接线图如下：

具体参数设置如下：

参数号	参数名称	设定值 [代码]	说明
1-00	控制方式选择	[3]，闭环过程控制
1-60	低速负载补偿	0%
1-61	高速负载补偿	0%
1-62	滑差补偿	0%
3-03	最大参考值	10 （bar）按客户要求
3-10.0	预置参考值0	50 % （对应5 bar）	压力设定值
3-15	参考来源1	[0]，无功能
3-16	参考来源2	[0]，无功能
4-10	转向	[0]，仅正向
4-12	电机速度下限	20.0 Hz
4-14	电机速度上限	50.0 Hz
5-10	端子18号功能	[9]，自锁启动
5-11	端子19号功能	[6]，停止反逻辑
6-22	端子60低电流	0.0mA
6-23	端子60高电流	20.0 mA
6-24	端子60反馈低	0
6-25	端子60反馈高	10	传感器的最大量程
7-20	过程反馈源1	[2]，模拟量输入端子60
7-32	过程PID启动速度	20.0Hz
7-33	过程PID比例增益	0.5
7-34	过程PID积分时间	8.0 s
13-00	SL控制器模式	[1]，ON
13-10.0	比较器0操作数	[3]，电动机速度
13-10.1	比较器1操作数	[2]，反馈
13-11.0	比较器0运算符	[0]，小于
13-11.1	比较器1运算符	[0]，小于
13-12.0	比较器0比较值	20.1	进入睡眠，低频判别值必须高于P4-12
13-12.1	比较器1比较值	4.0	唤醒，反馈低判别值约为压力设定值的80%
13-20.0	计时器0	10.0 (秒)	进入睡眠延时时间
13-20.1	计时器1	10.0 (秒)	唤醒延时时间
13-20.2	计时器2	10.0	起动加速预计时间
13-40.0	逻辑规则0内容0	[22]，比较器0
13-40.1	逻辑规则1内容0	[23]，比较器1
13-40.2	逻辑规则2内容0	[22]，比较器0
13-41.0	逻辑规则0运算符	[1]，与
13-41.1	逻辑规则1运算符	[1]，与
13-41.2	逻辑规则2运算符	[1]，与
13-42.0	逻辑规则0内容1	[30]，计时器0超时
13-42.1	逻辑规则1内容1	[31]，计时器1超时
13-42.2	逻辑规则1内容1	[32]，计时器2超时
13-51.0	SL控制器事件0	[39]，启动命令
13-51.1	SL控制器事件1	[28]，逻辑规则2
13-51.2	SL控制器事件2	[26]，逻辑规则0
13-51.3	SL控制器事件3	[23]，比较器1
13-51.4	SL控制器事件4	[27]，逻辑规则1

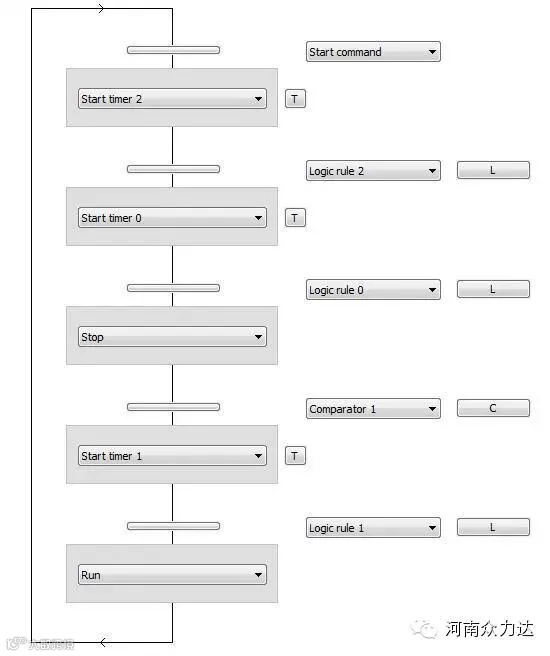

13-52.0	SL控制器动作0	[31]，启动计时器2
13-52.1	SL控制器动作1	[29]，启动计时器0
13-52.2	SL控制器动作2	[24]，停止
13-52.3	SL控制器动作3	[30]，启动计时器1
13-52.4	SL控制器动作4	[22]，运转
