一．项目实验内容
主要是免去PLC与人机之间的有线连接，而是通过Zigbee网络，实现屏与PLC之间的无线连接。本文主要介绍下Zigbee网络、Zigbee网络的构建及配置过程、通讯连接过程。
二．Zigbee网络介绍
Zigbee网络是一种新兴的短距离、低功耗、低数据速率、低成本、低复杂度的双向无线通讯技术。主要应用于短距离无线传输、智能家居、物联网等。本次实验使用的是厦门四信的F8914-E的Zigbee网络模块，本模块自带232、485通讯口可直连串口设备，同时具有5路I/O，实现数字量输入输出、模拟量输入、脉冲技术功能。最远传输距离2KM,支持多路路由中继，非常有利于远距离的超大网络组建。

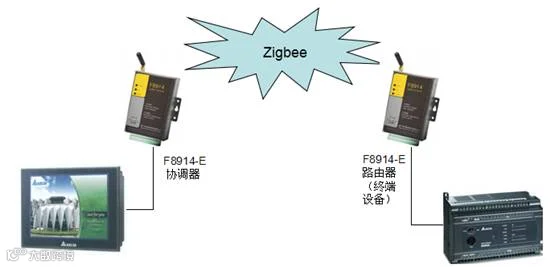

三．硬件构建
通讯格式设为115200，8，N,1，RTU，屏与协调器、PLC与路由器的连接都是通过485连接。
四．F8914-E的配置，组建Zigbee网络
1.打开F8914-E的配置软件

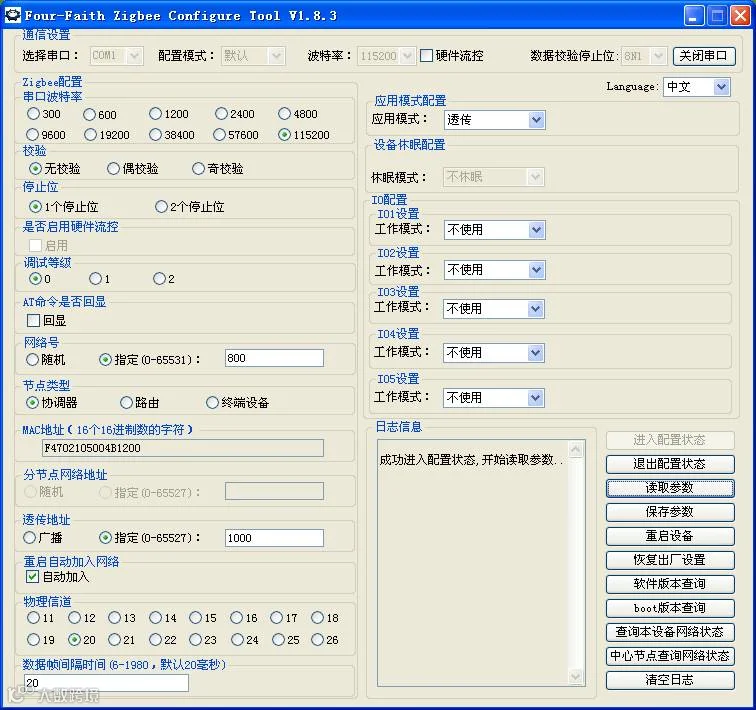

，配置完协调器的模块如下图所示：

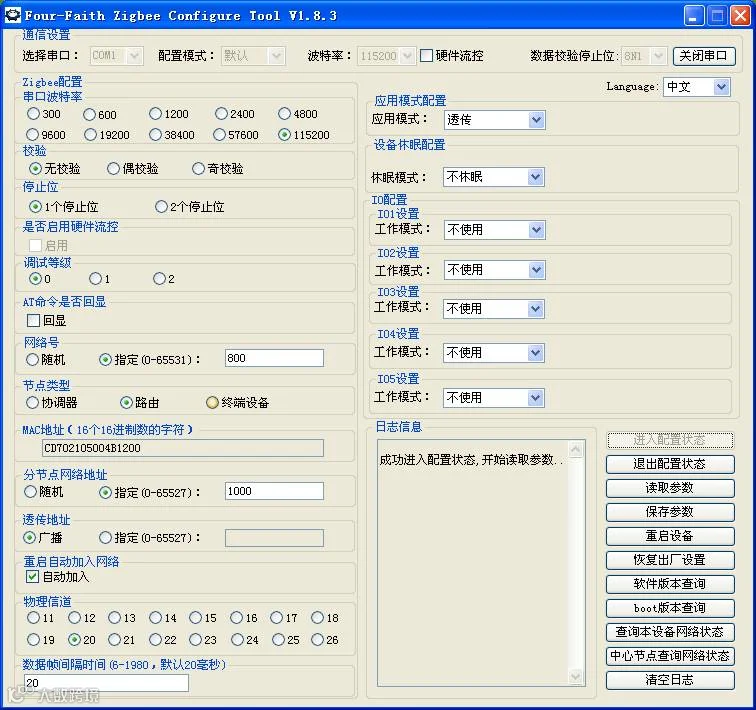

2.配置的作为路由器的模块配置如下：

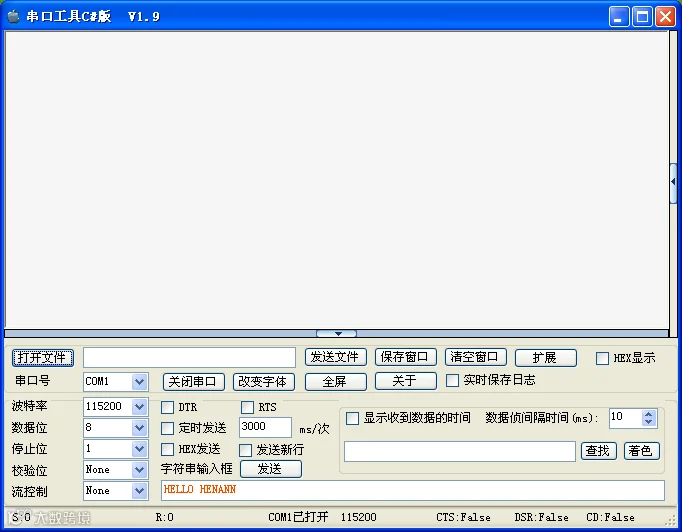

3.通讯完成后可以使用使用四信的串口工具进行测试，看是否网络配置成功。
4.PLC内的通讯口设置程序：

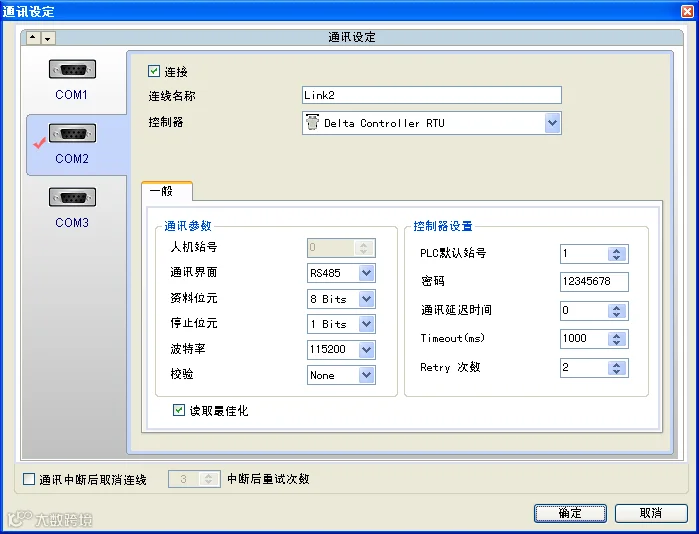

5.人机通讯参数设置如下：
6.可以在人机上作画面程序，与PLC进行通讯，且通讯没发现延迟。
五．总结
随着科学技术的发展，无线技术的传播距离及船速的稳定性都得到了不断的提高，无线技术在控制系统领域得到了很好的推广及应用。本文主要是实验性为主，介绍相关的应用。在实际中我们可以将其扩展到远距离PLC与PLC，远距离的现场设备与控制室的无线应用。这样我们可以减少系统的配线，缩短开发的周期。
应用的软件：
厦门四信的Zigbee配置软件
串口调试助手
DOPsoft
WPLsoft
相关说明：
F8914 ZigBee终端使用说明书
Zigbee 手册
*****************************************************
