主要特点
• 可以透过外径Ø6~13mm，厚度1mm的透明/半透明管子进行液位检测
• 紧凑尺寸设计: W23 x H14 x L13mm
• 通过按键选择Light ON/Dark ON动作模式
• 通过动作模式指示灯(Light ON: 绿色, Dark ON: 指示灯OFF)及动作指示灯(红色LED), 可方便确认产品的动作模式及状态
• 内置电源反接保护电路，输出短路过电流保护电路
• 防护等级IP64(IEC规格)
型号构成
规格/性能
型号名 |
NPN 集电极开路输出 |
BL13-TDT |
PNP 集电极开路输出 |
BL13-TDT-P |
|
检测方式 |
对射型 |
|
适用管道 |
Ø6~13mm(厚度 1mm)的透明管 |
|
标准检测物体 |
管道内的液体 ※1 |
|
应答时间 |
2ms 以下 |
|
电源电压 |
12-24VDC ±10%(纹波 P-P: 10%以下) |
|
消耗电流 |
30mA 以下 |
|
使用光源 |
红外LED(950nm) |
|
动作模式 |
通过按键实现Light ON/Dark ON切换 |
|
控制输出 |
NPN 或者 PNP集电极开路输出 |
|
保护回路 |
电源反接保护电路，输出短路过电流保护电路 |
|
指示灯 |
动作指示灯: 红色 LED，动作模式指示灯:绿色 LED |
|
绝缘阻抗 |
20MΩ以上(500VDC为基准) |
|
抗干扰 |
由干扰模拟器产生的方波干扰±240V(脉冲宽度 1㎲) |
|
耐电压 |
1,000VAC 50/60Hz 持续1分钟(所有端子和外壳间) |
|
耐振动 |
10~55Hz(周期 1分钟) 振幅 1.5mm 或者 300m/s2 X，Y，Z 各方向 2小时 |
|
耐冲击 |
500m/s2 (约 50G) X，Y，Z 各方向3次 |
|
环境特性 |
环境光照 |
太阳光/白炽灯: 各 3,000lx 以下(收光面照度) |
环境温度 |
10~55°C，储存时: -25~65°C |
|
环境湿度 |
35~85%RH，储存时: 35~85%RH |
|
防护等级 |
IP64(IEC 规格) |
|
材质 |
外壳: PC |
|
配线 |
Ø2.5, 3线, 长度: 1m(AWG28,芯线直径: 0.08mm, 芯线数: 19, 绝缘体外径: Ø0.9) |
|
附件 |
扎带2根，防滑管2根 |
|
认证 |
CE |
|
重量 |
约 30g |
|
※1:低透明度且高粘度液体或存在漂浮物的液体可能无法检测。
※环境特性是指未结冰及结露状态。
※上述重量不包含外包装。

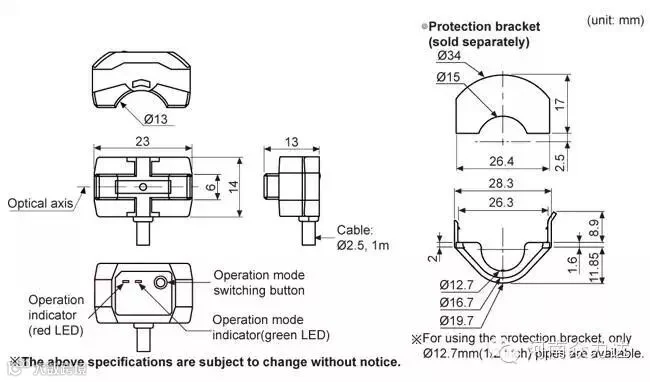

外形尺寸图
接线图
*****************************************************
