变频器维修图解（一）变频器的电子原件
二极管的特性与应用 ：
几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路
中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。

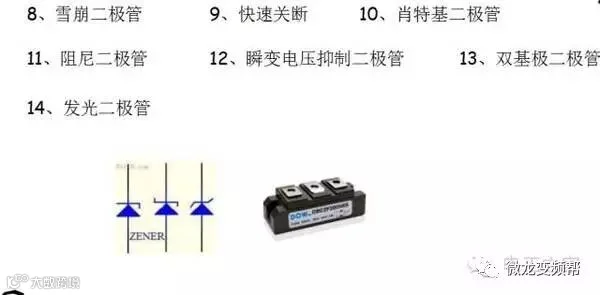

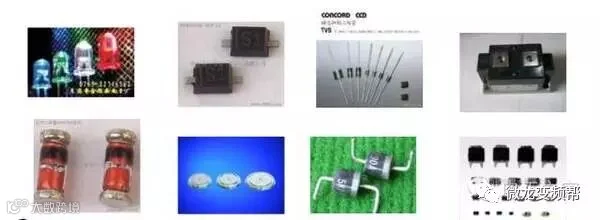

二极管的应用
1、整流二极管
利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。
2、开关元件
二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；
在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。
3、限幅元件
二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
4、继流二极管
在开关电源的电感中和继电器等感性负载中起继流作用。
5、检波二极管
在收音机中起检波作用。
6、变容二极管
使用于电视机的高频头中。
7、稳压二极管
二极管工作时的端电压（又称齐纳电压）从3V左右到150V，按每隔10%，
能划分成许多等级。在功率方面，也有从200mW至100W以上的产品。
二极管的应用
整流电路：
记住：二极管具有单向导通特性。
开关电源中二极管的选择：整流二极管一般都需要反向恢复时间快的。
如何选择二极管：一、看反向耐压值；
二、看正向额定电流值；
三、看反向恢复时间长短；
四、看正向压降。
二极管好坏检测：
把万用表放到二极管挡，红表笔接A脚处，黑表笔接K脚处（K旁边有一横线），显示0.30～0.60左右。然后二表笔对调，显示1，则表示此二极管是好。
变频器中整流电路：

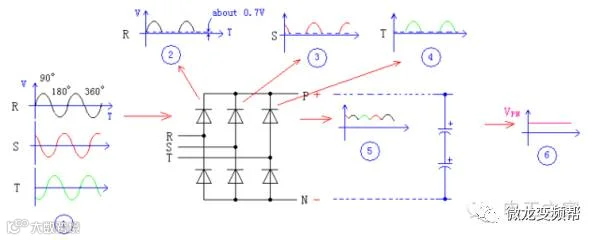

R、S、T三相电，每相电压波形相差1200C，如上图①所示。三相电通过整流桥整流，每相的波形如图②、③、④所示。因为它们在相位上各相差1200C，所以在任一个时间周期上波形不可能重叠。这样经过整流后的三相波形相加就成了图⑤波形。这个波形看起来好象水波一样，一浪一浪的，其实那是为了更直观去看。对于50HZ的电压来说一个周期的时间很小，所以真正整流后的波形是没那么凸的，相对来说会接近水平线。我们知道电容具有储能作用，加上电解电容后整流后的波形就成一水平线。交流380V电压经过整流后成直流母线电压

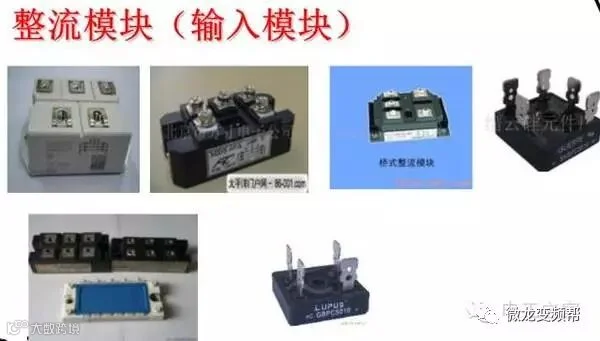

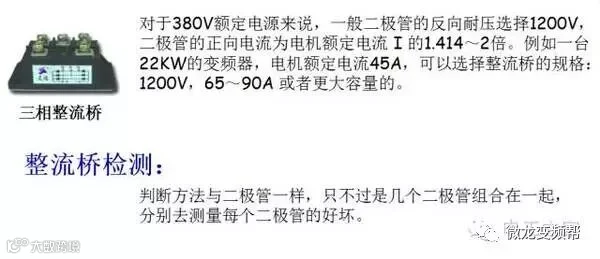

整流桥的选择：

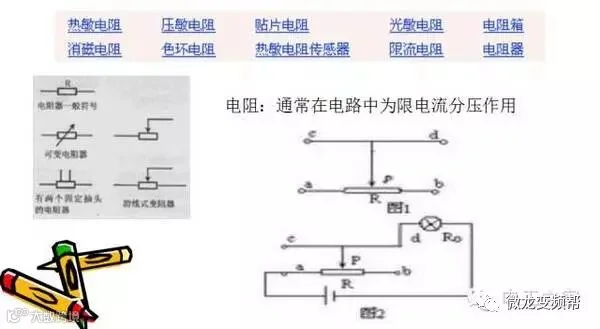

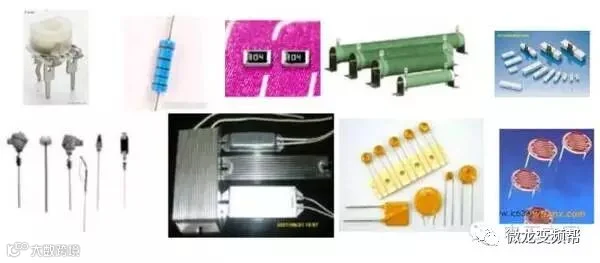

电阻的原理与作用
电阻器在电路图中单位的标注规则
阻值在1kΩ以下的可标注单位，也可不标注单位。例如2.7Ω可标注为
2.7，又如820Ω可标注为820。阻值在1-100kΩ之间的，标注单位为k
如2.2kΩ可标注为2.2k。阻值在100-1MΩ之间的可标注为M。如27Ok
Ω，可标注为0.27M。阻值在1MΩ以上的，标注单位为M。如2.4MΩ
，可标注为2.4M。单位也可以省略，但要加小数点和0，如"R4为3.0“
表示电阻R4为3MΩ。

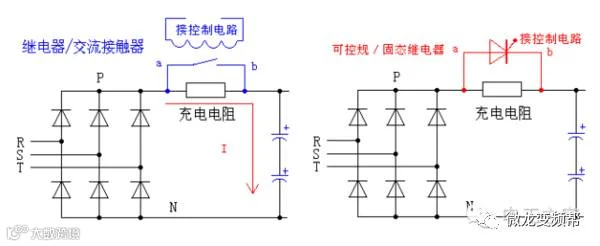

充电电路：
电容的特性：电压不能突变，即在瞬间加在电容二端之间的电压不会变化，在开机前电容二端的电压为0V；所以在上电（开机）的瞬间电容对地为短路状态。如果不加充电电阻在整流桥与电解电容之间，则相当于380V电源直接对地短路，瞬间整流桥通过无穷大的电流导致整流桥炸掉。
加上充电电阻限流后，要是不并继电器或其他元件，因为流过电流很大，
比如对于22KW的变频器，在PN端（直流母线）上至少有45A的电流。P= I2 × R 由此公式可以看出这样在充电电阻上将会有很大很大的功率损耗。换句话说如果“接控制电路”部分出问题（比如继电器或者可控硅等等质量有问题）则在变频器运行一会儿充电电阻就将因发热太大而坏掉（冒烟）；对于中小功率变频器，要是充电电阻质量很好很好，且阻值也足够大，由公式V = I × R 可以知道在充电电阻二端的电压V将很大。而PN端经整流后电流大概为540V，540 – V 为充电电阻后面的电压即变频器工作直流母线电压。因为一般变频器都有设定其工作电压范围，对于三相380V变频器而言 ，要是工作电压低于430V左右，变频器将跳UV（欠压）保护。
380V交流电整流后经过充电电阻对电解电容充电，当充到一定值（比如200DCV）辅助电源启动给控制板供电，让控制板工作从而继电器或可控硅接通，充电电阻就不用再工作了。在开机的瞬间，流过整流桥的电流I = V ÷ R …… ； 如果R 大则I 小，如何去确定充电电阻的大小呢？是不是充电电阻越大越好还是小点好呢？

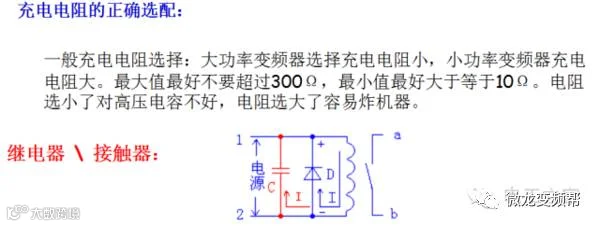

充电电阻的正确选配：
有些变频器产品一开机，整流桥马上就被炸掉了。由上面公式知道R越大，在开机瞬间流过整流桥的电流就越小。而实际上一般一开机炸掉整流桥不是因为充电电阻R的选择小了，而是R太大导致整流桥的炸掉。开机后经充电电阻去充电，当充的电足够辅助电源启动（比如200V），CPU工作，发出信号给继电
器或可控硅让其导通。在继电器导通瞬间继电器b 点处电压要是很低（比200V大），而a 点电压是380VAC直接整流过来大概在540VDC左右，所以a、b 二端压差很大。在接触导通瞬间电流很大，就好比a、b 是一个很小很小的电阻，瞬间几百伏电压加上去，这样整流桥流过的电流远远大于整流桥额定电流
所以把整流桥炸掉。
继电器原理：当线圈1，2 二端接上电源（交流或直流）后 a , b 导通。
当1，2脚间加上直流电源的时候，需要在线圈二端并个二极管D；当1
，2脚间加上交流电源的时候，需要在线圈二端并上吸收电容C；因为
继电器接触器线圈是个感性元件，有储能作用。在断开电源时，线圈
中所储存的能量要是不并吸收电容C或二极管D给线圈泻放能量，则此
能量将成为一个很严重的干扰源，导致变频器乱跳故障！
*****************************************************
