本案例中PLC采用485通讯称重模块（本案例中称重模块均为秦合源放大器），格式为默认值（8，N，1，9600）；用WPLSoft软件写入皮重，读出毛重和净重。
1、（1）数据格式：
帧头 |
模块地址 |
功能代码 |
数据 |
CRC16校验 |
帧尾 |
≥3.5字符 |
1字节 |
1字节 |
0到252字节 |
2字节 |
≥3.5字符 |
（2）读寄存器（0x03功能码）
读取格式
模块地址 |
功能代码 |
寄存器起始地址 |
寄存器数量 |
CRC16校验 |
|||
Addr |
0x03 |
高8位 |
低8位 |
高8位 |
低8位 |
低8位 |
高8位 |
模块返回格式（广播指令不回复）
模块地址 |
功能代码 |
字节数 |
第一组寄存器数据 |
….寄存器数据…. |
最后组寄存器数据 |
CRC16校验 |
|||
Addr |
0x03 |
N |
高8位 |
低8位 |
……...数据……... |
高8位 |
低8位 |
低8位 |
高8位 |
（3）写寄存器（0x10功能码）

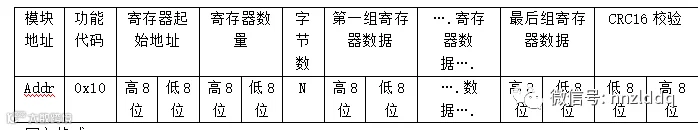

写入格式
模块返回格式（广播指令不回复）
模块地址 |
功能代码 |
寄存器起始地址 |
寄存器数量 |
CRC16校验 |
|||
Addr |
0x10 |
高8位 |
低8位 |
高8位 |
低8位 |
低8位 |
高8位 |
（4）出错应答格式
模块地址 |
功能码+0x80 |
错误代码 |
CRC16校验 |
||
Addr |
0x03+0x80=0x83, 0x10+0x80=0x90 |
高8位 |
低8位 |
低8位 |
高8位 |
错误代码：0x01：主机发送的功能码不被模块支持
0x02：主机发送的寄存器地址超出模块支持的范围
0x03：主机对目标寄存器写入的数据超出该寄存器支持的范围
当模块接收到的指令中出现奇偶校验错误、CRC校验错误、广播指令错误，模块均不回复，主机可根据超时进行相应处理。
2、在编写指令时应注意寄存器起始地址为16进制数值，程序如下图：
定义通讯格式
写入皮重，读出毛重和净重
*****************************************************
