在工业应用当中，或多或少会使用到模拟量，而对模拟量的处理也是必不可少。A/D、D/A之间的转换之间也存在对应关系，S7-200 SMART CPU内部用数值表示外部的模拟量信号。
例如使用一个0 - 20mA的模拟量信号输入，在S7-200 SMART CPU内部，0 - 20mA对应于数值范围0 - 27648；对于4 - 20mA的信号，对应的内部数值为5530 - 27648。但模拟量转换的目的显然不是在S7-200 SMART CPU中得到一个0 - 27648之类的数值；对于编程和操作人员来说，得到具体的物理量数值（如压力值、流量值、温度值），或者对应物理量占量程的百分比数值要更方便，这是换算的最终目标。
模拟量的输入/输出都可以用下列的通用换算公式换算：
Output= [(OSH - OSL)*(Intput - ISL)/(ISH - ISL)] + OSL
Output：换算结果 Intput：换算对象 ISH：换算对象的高限 ISL：换算对象的低限OSH：换算结果的高限OSL：换算结果的低限
它们之间的关系可以图示如下：
在这个指令库中，子程序S_ITR用来进行模拟量输入到S7-200 SMART 内部数据的转换；子程序S_RTI可用于内部数据到模拟量输出的转换。

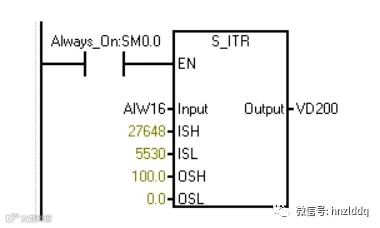

将4 - 20mA模拟量输入转换为内部百分比值
将内部百分比值转换为4 - 20mA模拟量输出
*****************************************************
