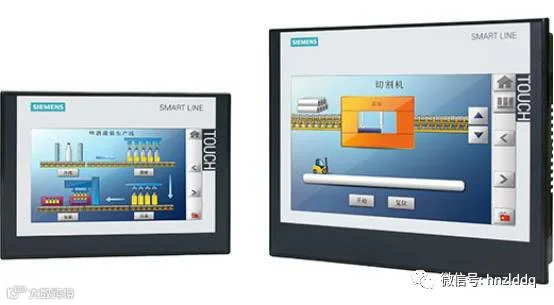

西门子顺应市场需求推出的 SIMATIC 精彩系列面板（SMART LINE），准确地提供了人机界面的标准功能，经济适用，具备高性价比。现在，全新一代精彩系列面板SMART LINE V3的功能得到了大幅度提升，与S7-200 SMART PLC组成完美的自动化控制与人机交互平台，为您的便捷操控提供了理想的解决方案。
同时，同步推出的新一代全新组态软件WinCC Flexible SMART V3软件简单直观，功能更强大，非常适合小型自动化系统中HMI的工程组态。新一代组态软件支持数据和报警记录归档功能，同时拥有强大的配方管理、趋势显示、报警等常用功能。还可通过Pack & Go功能，轻松实现项目更新与维护。
在许多工程项目中，某些设备上位机画面需要开机显示系统简介或厂家设备信息等功能。这一功能类似于电脑开机画面，需要多个画面进行自动跳转，最终进入系统功能控制主页面。今天我们就来介绍在西门子触摸屏上实现该功能的软件设置方法。
方法具体如下：
1、建立若干需要切换的人机交互界面，并分别对画面进行命名
2、①在项目树中选择通讯—变量
②添加变量，将变量命名为对应的切换名称，连接为内部变量，数据类型为Int（整型），地址无

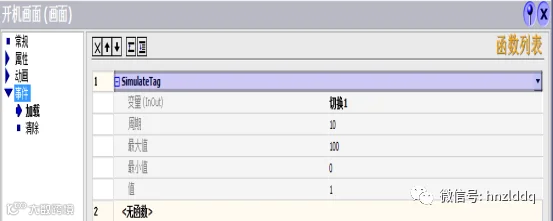

③返回画面界面，从出事切换画面设置对应参数，点击对应画面，弹出画面属性窗口，选择事件—加载—添加函数—选择其它函数中的SimulateTag函数—变量选择为第一次切换需要的变量。其中默认周期为1=200ms，改变周期即可改变画面切换时间。

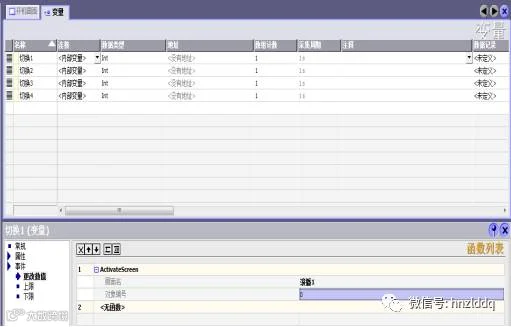

④返回变量菜单，打开对应变量属性窗口，选择事件—更改数值—添加函数—选择Activate Screen函数—选择需要至的画面名。对象编号默认即可。
设置完毕可以通过启动软件内部仿真器来观察画面切换效果是否实现和符合要求，若与实际要求不符，可对相应参数进行修改或重新设置即可。
注意：
1、若需要设置多个切换界面，重复对参数和画面进行相同设置即可完成。
2、将画面上传至设备或仿真运行，观察设置结果和时间是否正确。
3、此设置针对西门子系列触摸屏Wincc flexible 软件均可使用。
*****************************************************
