智能锅炉控制系统
本触摸屏画面程序上做成细致的处理尽量让使用者操作方便,智能化一键操作。基本使用参数可以灵活设置，使用简单实用。使用者请按照以下流程进行操作，防止出现设备异常造成人员和设备的损坏。
设备的基本操作流程如下：

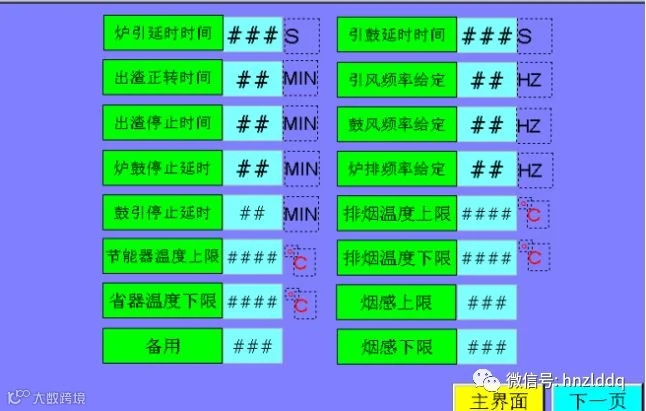

首先进入参数设置界面对参数进行设置，
炉引延时时间：在自动模式运行中，炉排电机启动后，设置其延时时间随后启动引风电机，引风电机启动后设置引鼓延时时间，延时其设置时间后随之启动鼓风电机。
出渣正转时间，出渣停止时间：此参数手自动模式都适用，设置其参数后，电机出渣启动，会按照设定的时间启动-停止-启动……（节省电能作用）。
炉鼓停止时间，鼓引停止延时：点击自动停止按钮，系统会按照设定的时间内停止（炉排------延时停止鼓风机------延时停止鼓风机）。
鼓风频率给定，引风频率给定，炉排频率给定：此参数用来测试触摸屏给定频率是否与变频器设定频率一致。
排烟温度上下限，节能器温度上下限，烟感上下限：工程线性转换的作用。

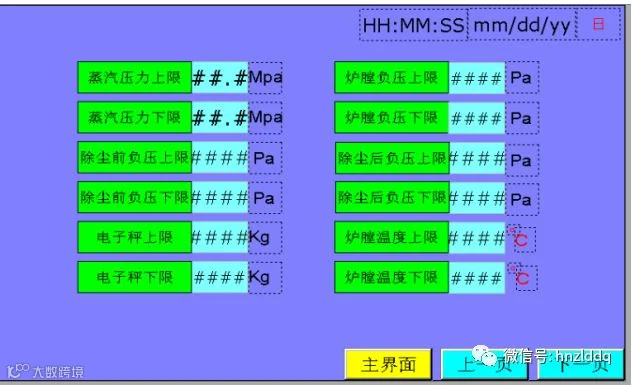

蒸汽压力上下限，炉膛负压上下限，除尘前负压上下限，除尘后负压上下限，电子秤上下限，炉膛温度上下限：工程线性转换的作用。

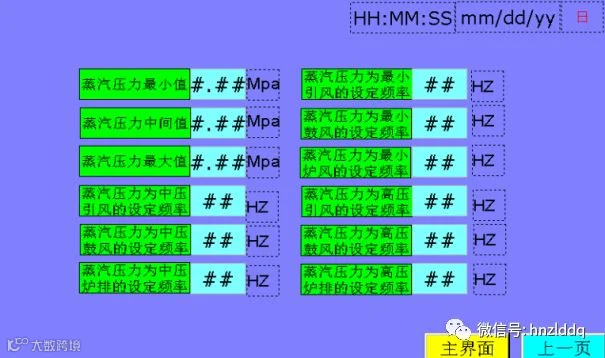

锅炉自动控制核心参数：设置蒸汽压力的三个阶段参数，当蒸汽压力为最小值得时，引风、鼓风、炉风根据预先设定的最大频率进行运行，当蒸汽压力为中间值时，引风、鼓风、炉风根据预先设定的中间频率进行运行，再次达到最小蒸汽压力，引风、鼓风、炉风重新根据最小蒸汽压力预先设定中间频率进行运行。当蒸汽压力为最大值得时，压力，引风、鼓风、炉风最小频率运行，即使到达中间蒸汽压力引风、鼓风、炉风还是以最小频率运行，等蒸汽压力再次到达蒸汽压力最小值是，引风、鼓风、炉风根据预先设定的最大频率进行运行。

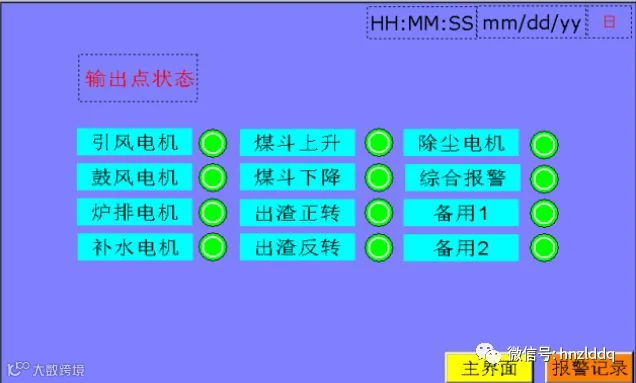

主界面可以监控当前的蒸汽压力，炉膛负压，烟感，蒸汽流量，除尘前后负压，炉膛温度，引风，鼓风，炉排当前频率，排烟温度，省煤器温度。物料当前重量，以及累加重量，去皮的质量。画面可以显示当前的水位，自动模式下水位会在低，中液位之间自动补水，同时实时报警信息以流水灯的方式显示报警信息，同时在报警列表中出现报警信息。同时管道中会进行流动方向的指示，引风，鼓风，炉排，水泵运行后，各个风扇进行旋转，点火成功后，火焰进行闪烁。设置完成参数后把所有的手自动切换按钮切换成自动状态，实现一键操作自动启动按钮，系统会按照预先设定的顺序进行运行（补水泵自动补水---炉排延时启动---延时自动点火---延时启动引风机---延时启动鼓风机）。 下边这个界面可以显示引风、鼓风、炉排、煤斗电机、出渣电机、除尘电机，综合报警指示灯，会显示各个输出的的状态。
*****************************************************
