一、用组态王虚拟实现三相电动机的正反转控制
1 画一个风扇以表示电动机的正反转运行。同时画这个电动机
正反转的控制面板。控制面板上设有总的断路器、停止、正转、反转按钮。
2 画出电动机的正反转控制电气原理图，并且以组态王的动画形式表现。

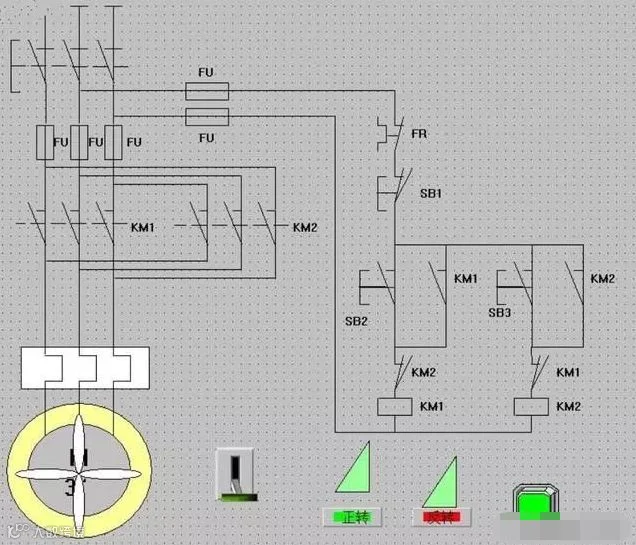

下图是三相电动机的电路图：

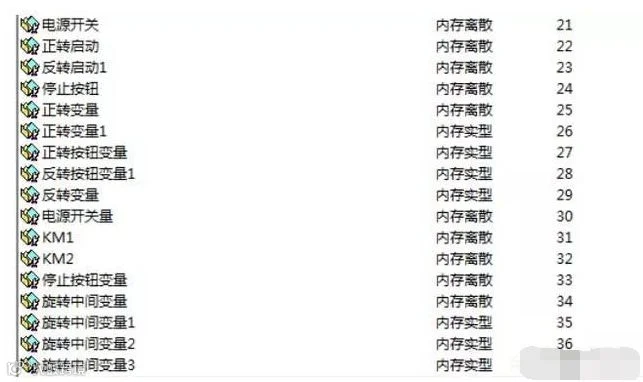

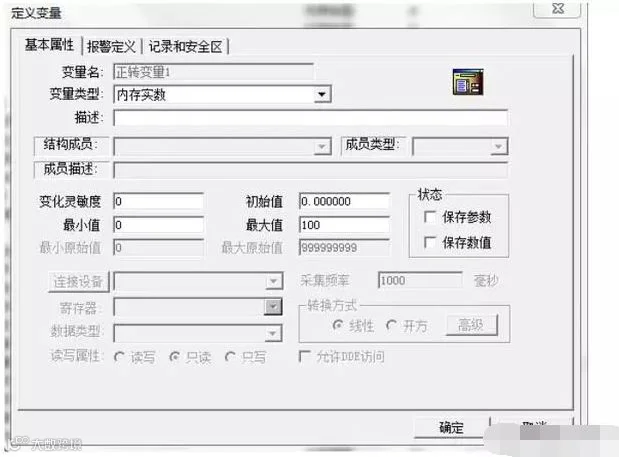

变量表和变量表的设置方法：

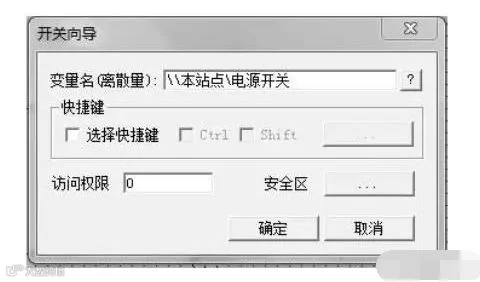

下图是画面中开关的设置，与变量连起来：

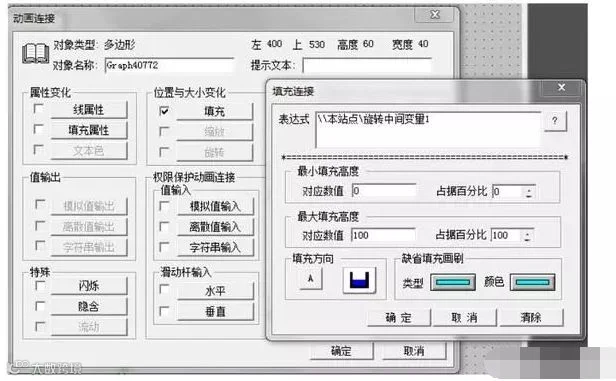

这是填充的动画效果的设置：

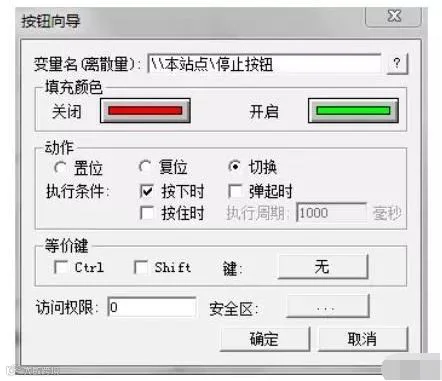

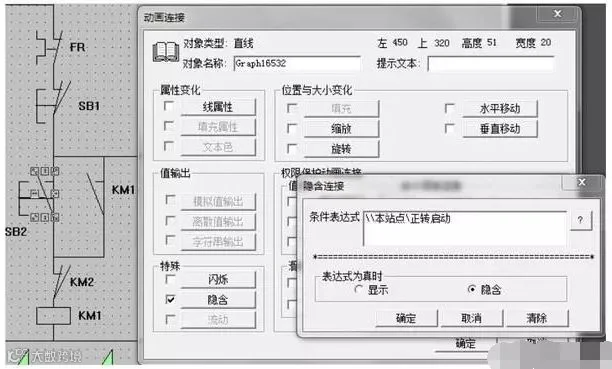

如图为开关效果的动画连接设置：

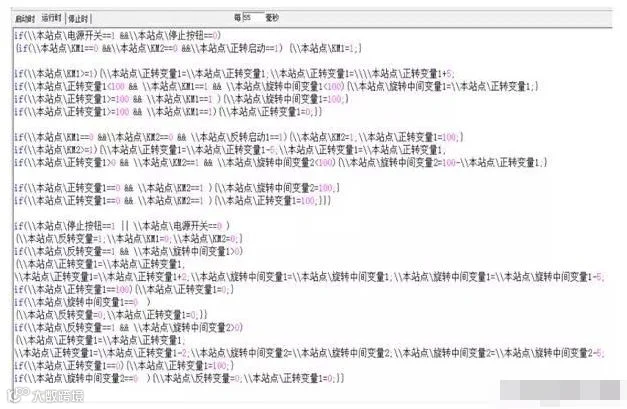

图为程序的命令语言：
二、用组态王虚拟实现三相电动机的正反转控制与PLC连接

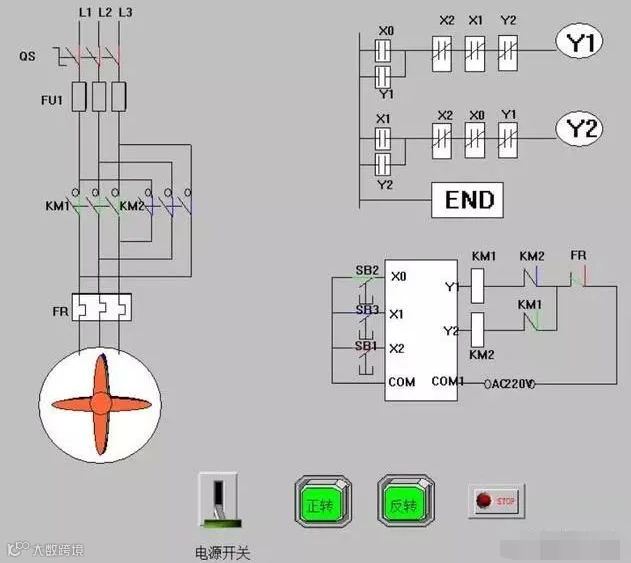

如图画面是组态王中的主电路和控制电路

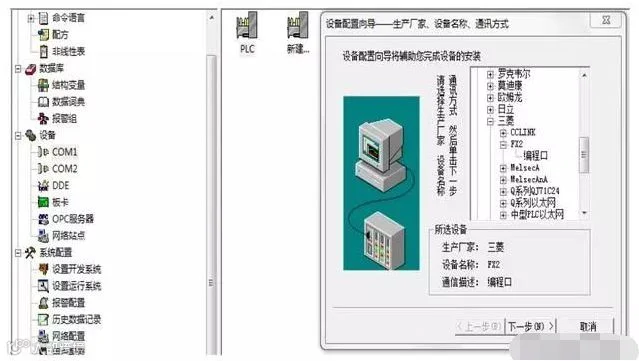

如图是通过设备端口的设置与外部设备相连：

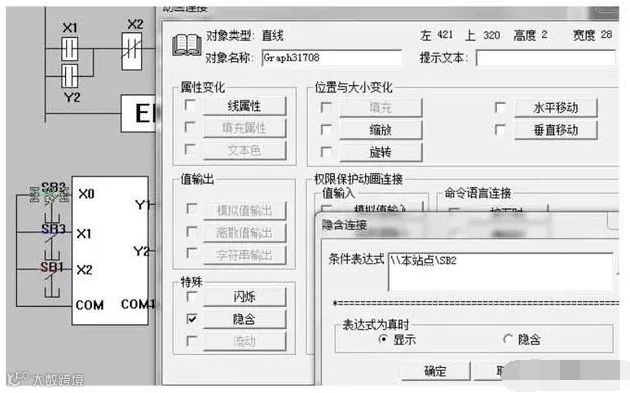

开关的动画效果设置和之前的实验一样：
数据词典的设置：

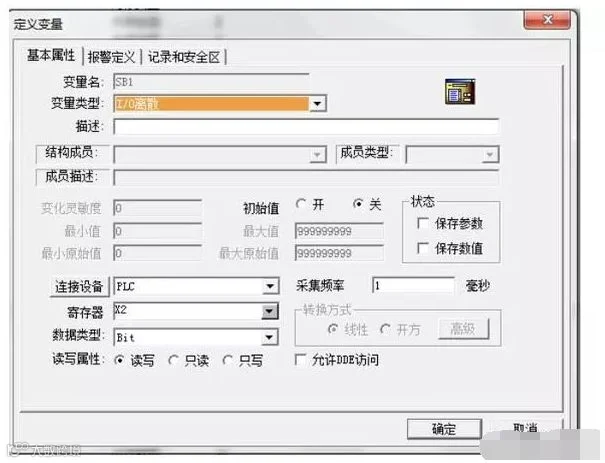

其中开关与PLC相连的变量设置比较特别：

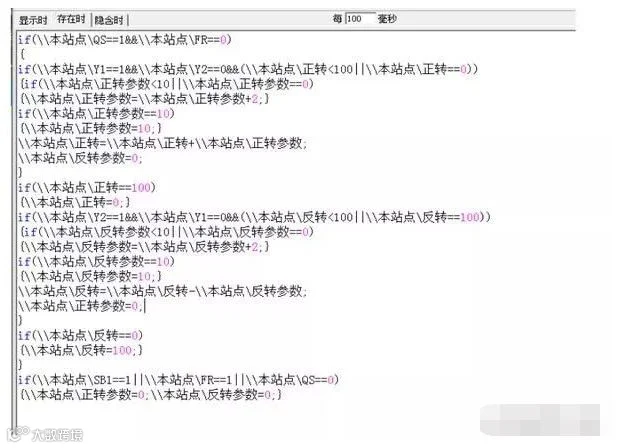

命令语言的设置如图：
在PLC程序中梯形图的画法：
通过这些设置，最后能实现设备与电脑互相连接，互相控制。在工厂中的异地控制和控制室中的设备都与之相类似。
*****************************************************
