在触摸屏上如何显示PLC代码？

调试人员可以少很多时间去连机，对一些不熟练使用PLC的人员也可以进行简单判断。下面做了一个实现步骤，来实现这个功能。

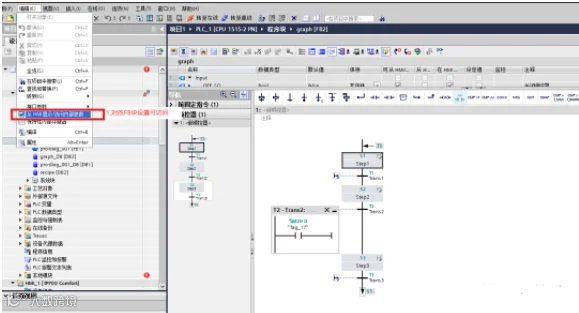

1）首先创建一个Graph 流程的FB块，用FB块进行流程图的编程，打开FB功能块，并在编辑菜单中勾选如图“从HMI显示/访问内部参数”

打开graph功能块，并进行设置

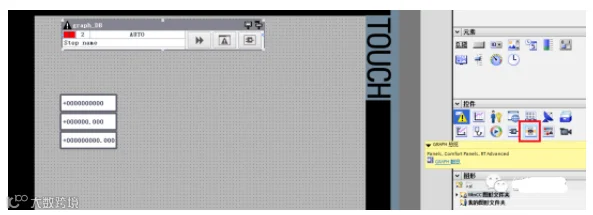

2）在HMI中新建一个画面，增加一个控件“GRAPH总览”如下图所示

添加控件

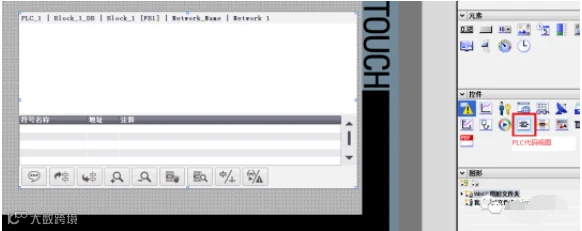

3）添加一个画面4，并在画面四种添加一个控件“PLC代码视图”

添加PLC代码视图

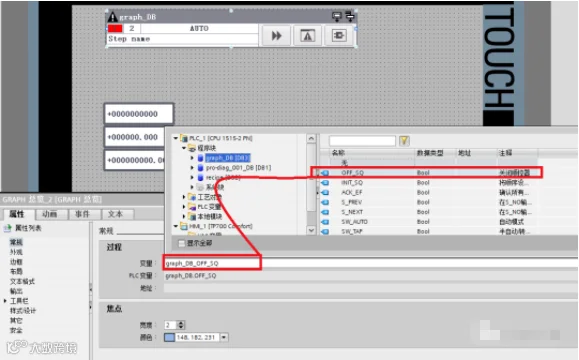

4）配置控件，将变量连接到对应的FB块的背景块中的"OFF_SQ"

连接GRAPH块的变量

5）在事件中编辑“PLC代码视图按钮单击”，目的是出现问题时按下按钮时可以直接跳出对应的画面四，并在画面四中显示对应的PLC代码

PLC代码编辑

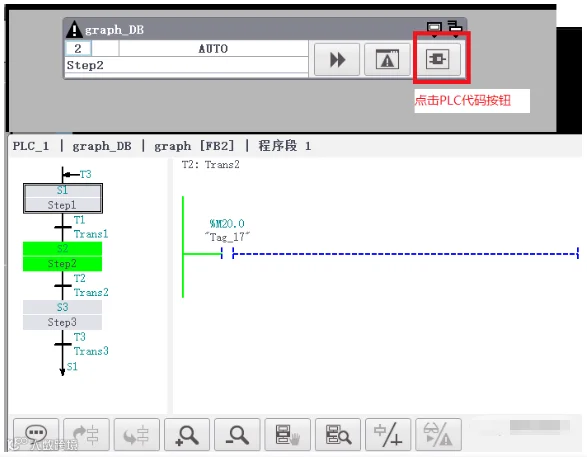

6）执行结果如下图，停在第二步，原因是M20.0信号没有满足.

监视结果

好了，例子是一个简单的实例，PLC工程师编程时应该要考虑到变量名，步号的名称，这样才能达到效果。
