光纤通信技术自出现以来带来了科技和社会领域的重大变革。作为激光技术的重要应用，以光纤通信技术为主要代表的激光信息技术搭建了现代通信网络的框架，成为信息传递的重要组成部分。光纤通信技术是当前互联网世界的重要承载力量，同时也是信息时代的核心技术之一。众所周知，光纤通信技术的基本要素是光源、光纤和光电探测器（PD）。其中，应用最为广泛的光源是激光器；光纤的能量传输效率极佳，传输损耗是波导电磁传输系统中最小的；PD 是光纤通信接收端的关键组成部分。
当前各类信息技术都需依靠通信网络来传递信息，光纤通信技术可以连接至各类通信网络，构成信息传输过程中的大动脉，并在信息传输中发挥重要作用。现代通信网络架构（见图 1）主要包括：核心网、城域网、接入网、蜂窝网、局域网、数据中心网络与卫星网络等。不同网络之间的连接都可由光纤通信技术完成，如在移动蜂窝网中，基站连接到城域网、核心网的部分也都是由光纤通信构成的。而在数据中心网络中，光互连是当前最广泛应用的一种方式，即采用光纤通信的方式实现数据中心内与数据中心间的信息传递。由此可见，光纤通信技术在现在的通信网络系统中不仅发挥着主干道的作用，还充当了诸多关键的支线道路的作用。可以说，由光纤通信技术构筑的光纤传送网是其他业务网络的基础承载网络。

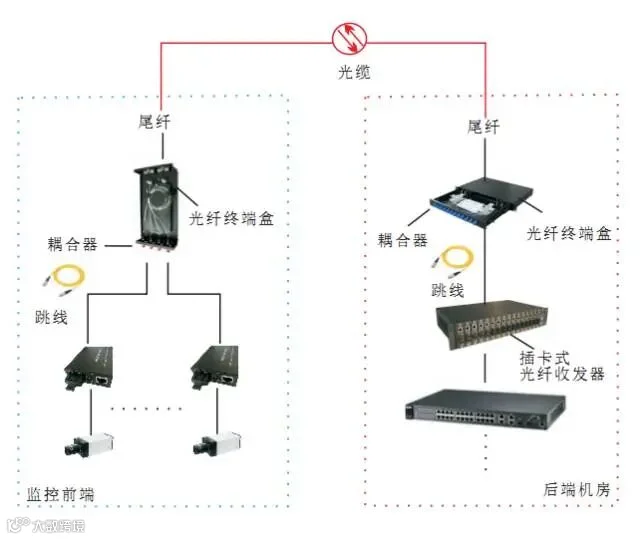

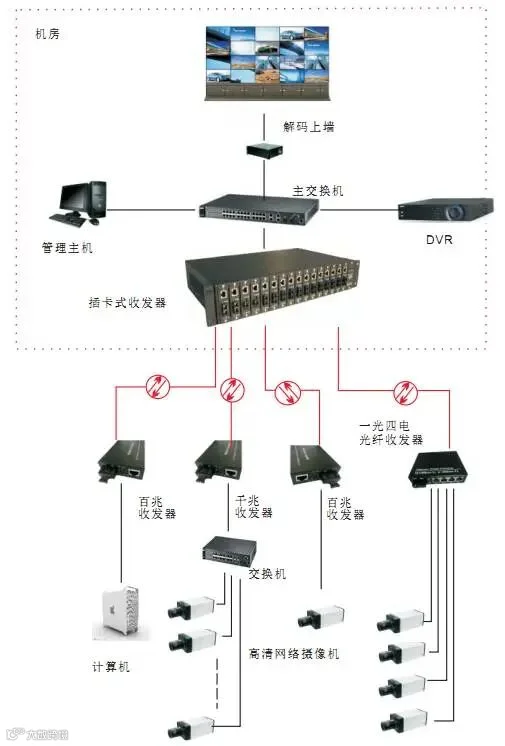

常见的传输图如下：

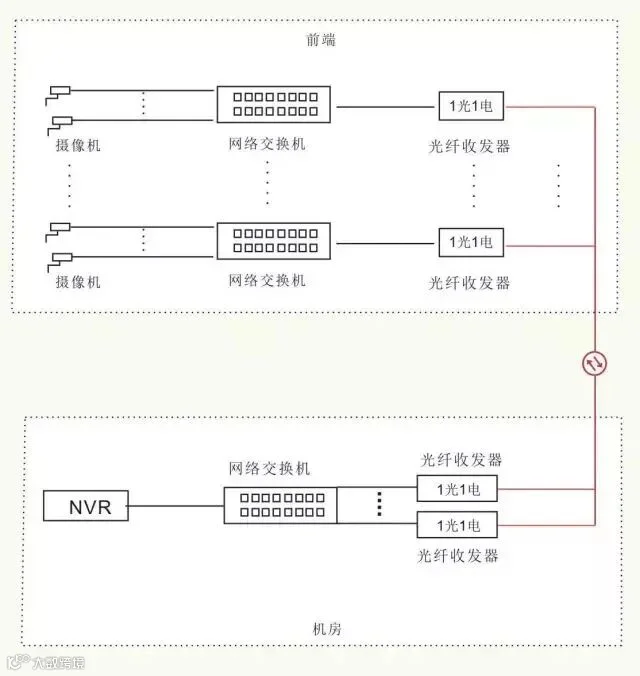

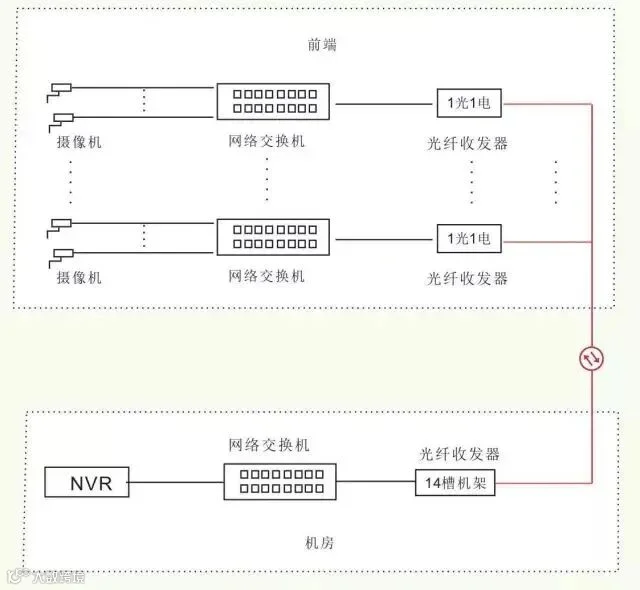

比较常见且稳定的传输方案，适用于小型项目。

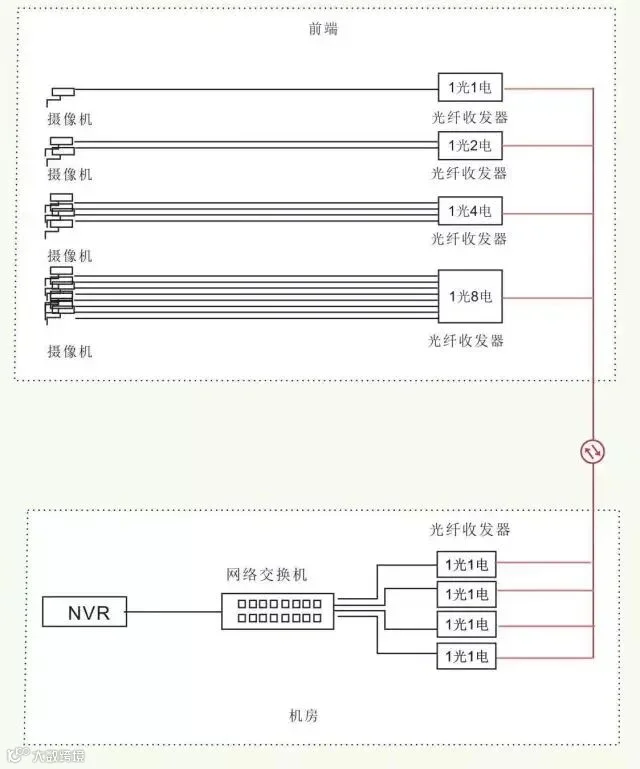

前端直接用1光多电的收发器连接摄像机，少用了一次交换机的中继。
机房端收发器采用机架集中供电，节省了电源布线的繁琐，管理起来更加方便。

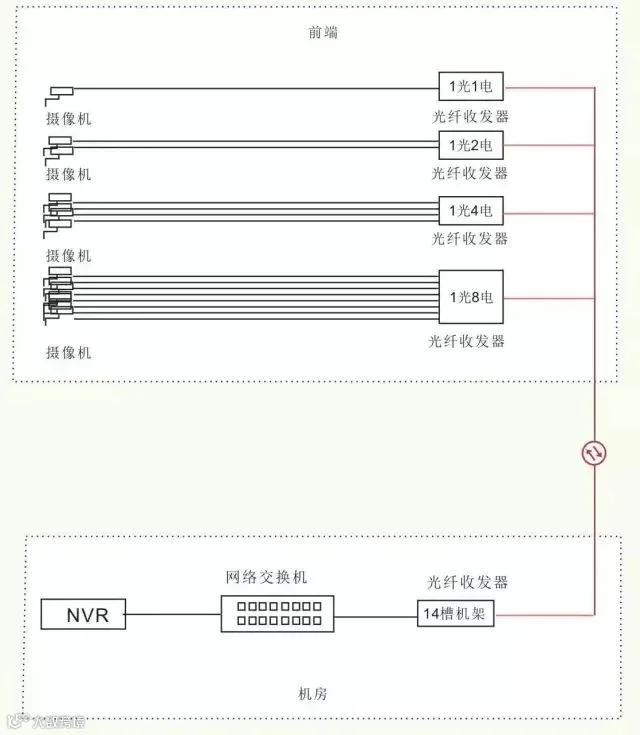

前端1光多电，后端收发器机架集中供电

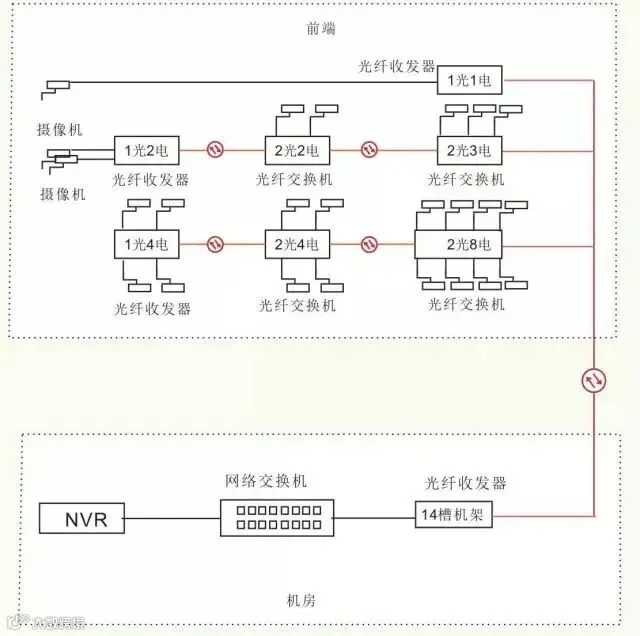

在一些项目施工布线过程中，采用传统的布线方式光纤资源不够用的情况下，可以采用前端2光多电级联型的收发器，链接多个摄像机。
前端级联型收发器链接多个摄像机，通常一芯光纤上可以链接十几个二光多电的收发器，后端用收发器机架集中供电，统一管理。

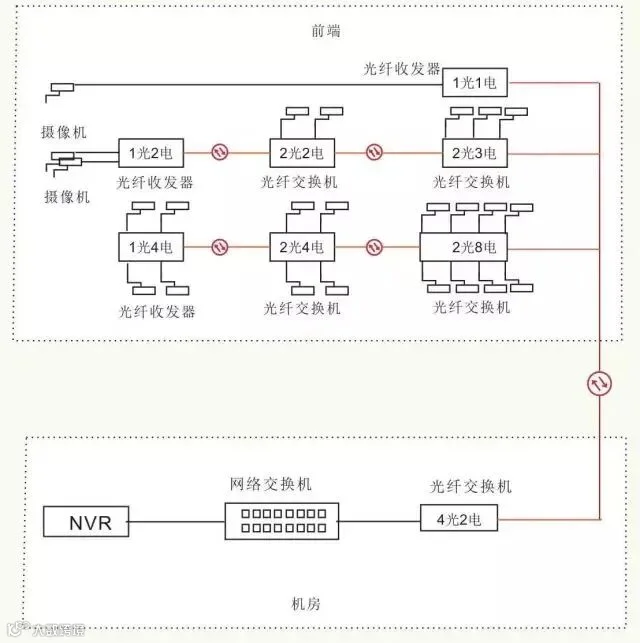

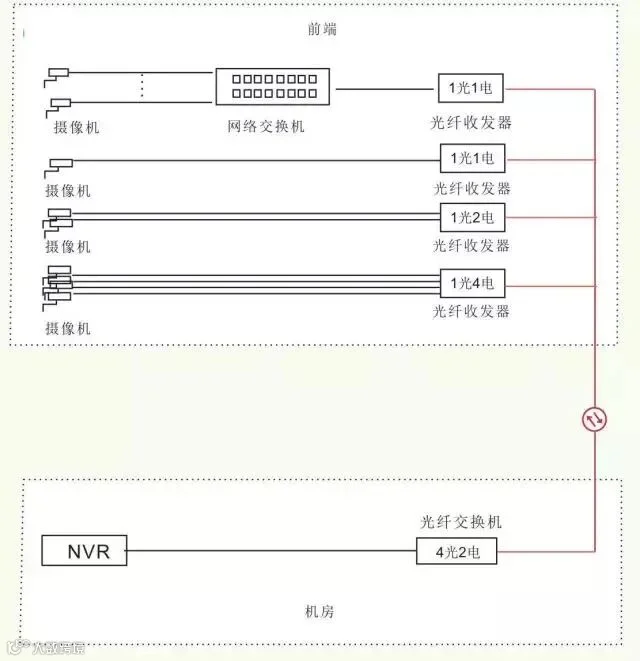

前端用交换机+收发器、1光多电收发器两种方式混合使用，后端用4光2电汇聚型收发器接收。随着多光口汇聚型光电交换机越来越多的使用，产品逐渐稳定。不足的地方是，后端4光2电汇聚型光电交换机，一旦1个光口坏了，需要整机返厂维修，影响到其他线路上摄像机的传输。

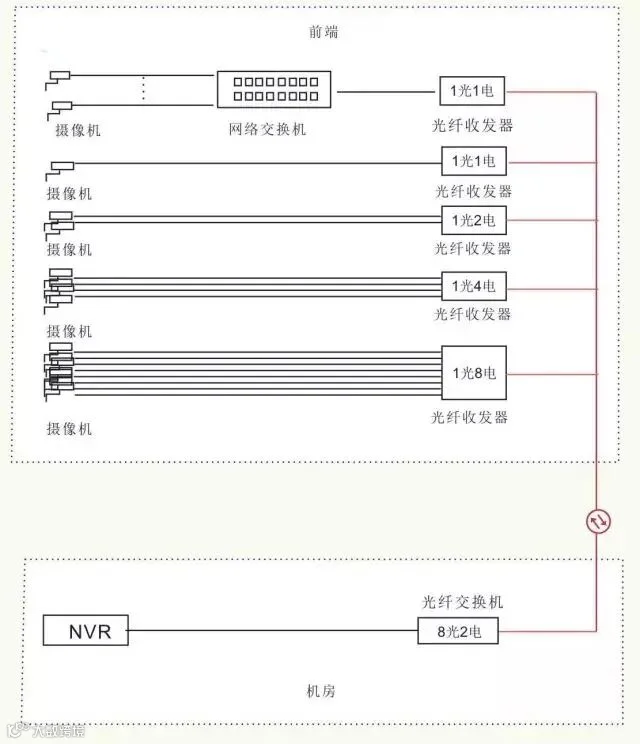

前端用交换机+收发器、1光多电收发器两种方式混合使用，后端用8光2电汇聚型收发器接收。随着多光口汇聚型光电交换机越来越多的使用，产品逐渐稳定。不足的地方是，后端8光2电汇聚型光电交换机，一旦1个光口坏了，需要整机返厂维修，影响到其他线路上摄像机的传输，当然了插SFP模块的光电交换机除外。

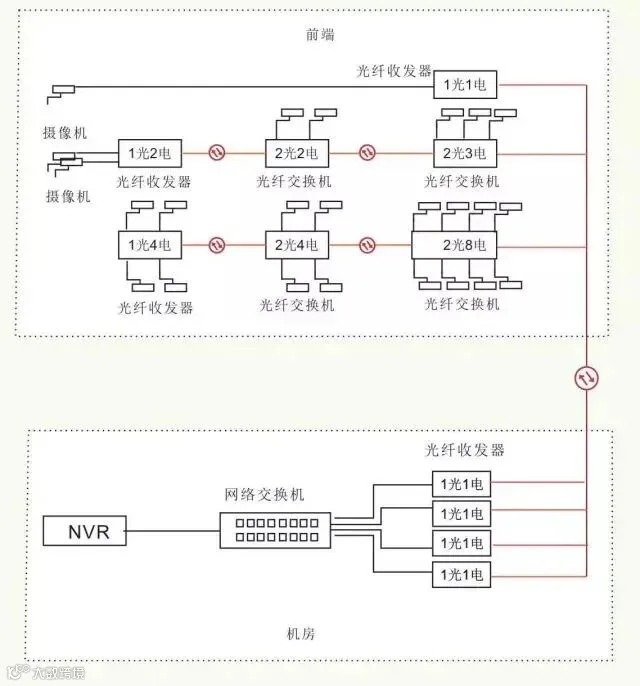

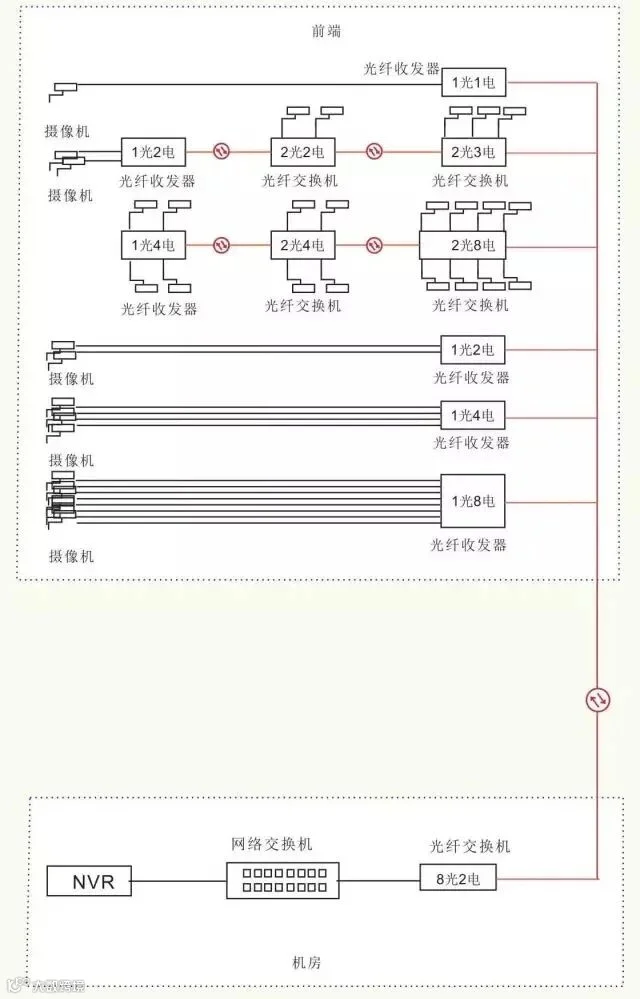

级联与汇聚混合使用的方式，最大限度的利用了光纤资源。减少了不必要布线所带来的麻烦。
级联与汇聚混合使用的方式，最大限度的利用了光纤资源。减少了不必要布线所带来的麻烦。
环网型收发器，考虑到成本的因素，目前在民用市场使用的比较少，主要在一些大型项目工程中使用，多采用工业级2光2电、2光3电、2光4电、2光8电设备。在整个光纤闭环中，有一处中断，不影响其他设备的正常通信。
