导读：亚临界、临界、超临界、超超临界、耐高温材料、四川盆地、持续高温、干旱、水电、核电、火电

当下，四川盆地正遭受60年一遇的持续极端高温和罕见干旱，四川以水电为主的供电形式已启动一级应急响应。下一步关于能源转型的议题就会提上议事日程，其中超临界火电是见效快且是技术更先进、能耗和碳排放更低的机组，长祥公司每年为火力发电机组主机厂和核电厂提供大量的锻件，因此，有必要了解机组（临界）水的相关知识。由水相图可知，发电机组冷却水的状态有亚临界、超临界、超超临界状态。

相图。相图是用来表示相平衡系统的组成与一些参数（如温度、压力）之间关系的一种图。

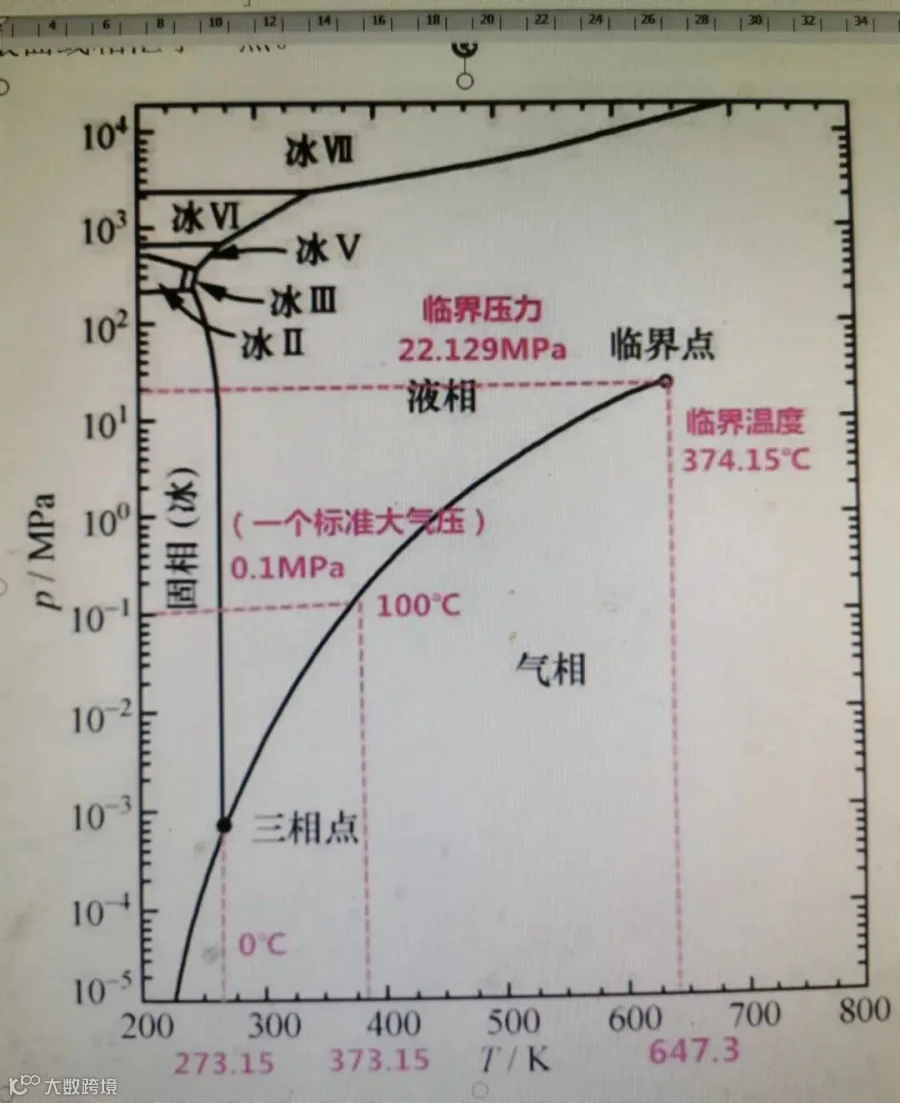

水相图。水相图表示水的固、液、气三相之间关系的压力-温度关系图,由水的气液平衡曲线、固液平衡曲线和固气平衡曲线组成,这三根曲线相汇于一点。

当体系温度为374.15℃，压力为22.129MPa时，因高温而膨胀的水的密度和因高压而被压缩的水蒸汽的密度相同时，水进入临界，上述参数为水的临界参数。当临界压力或临界温度时，净化处理的水就处于“临界”状态；低于临界压力或临界温度，就处于“亚临界”状态；当超过上述临界值时，称为超临界状态，水在保持单相的情况下从液态直接变为气态，不会出现蒸发现象。根据实际参数与临界参数的大小，称为亚临界和超临界，根据国家“863计划”，超超临界火电机组概念是指蒸汽压力≥25MPa，蒸汽温度≥580℃。

先进的超临界燃煤机组之所以先进其他原因还有，煤耗降低至265克/千万时，超超临界煤耗是降低至225克/千万时，为了同步实现污染物超低排放，机组要求锅炉出口蒸汽的压力和温度（提高630℃以上），与之配套的需要研发更先进的耐高温合金材料。

水的相图与铁碳平衡二元相图原理相同，都是指导各自领域的理论基础。长祥公司的钢铁从业者，要熟练掌握铁碳平衡二元相图、部分三元合金相图及多元合金相图。

欢迎垂询、关注长祥特钢微信公众号。
