预防探伤废品（3）- 大数跨境

长祥特钢

2022-10-22

导读：预防探伤废品（2）分享了EF+LF+VD较大的钢锭，浇注后凝固工况下，探伤缺陷产生的部分原因分析，冒口补缩能

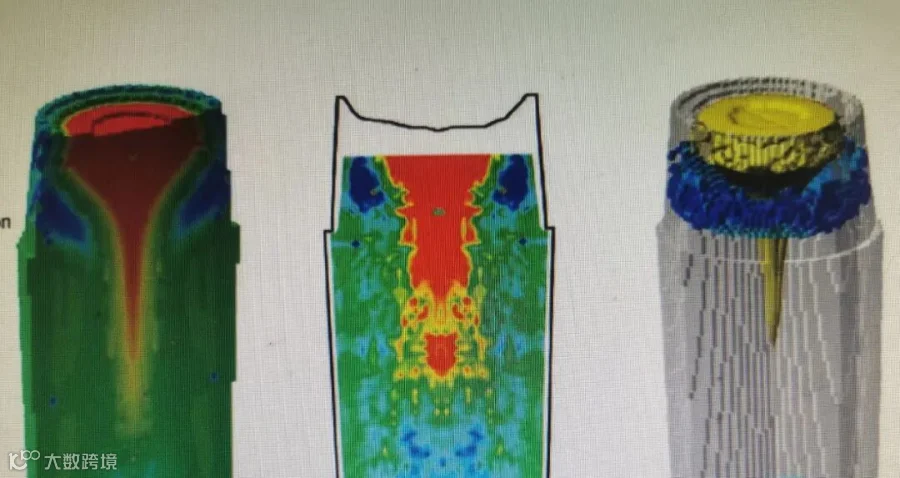

预防探伤废品（2）分享了EF+LF+VD较大的钢锭，浇注后凝固工况下，探伤缺陷产生的部分原因分析，冒口补缩能力不足是造成凝固缺陷--缩松型缺陷的主要原因之一。减轻钢锭缩松型缺陷要靠冒口钢液的及时补充，冒口端钢液凝固时间晚于钢锭凝固所用的N时间要保证,可基本消除钢锭缩松型缺陷。所以，钢锭冒口端要有一定的凸起部分，才能保证更好的补缩能力。如：

1.X钢的浇注温度为1550℃，其凝固温度区间为：1470℃--1360℃。

2.假设X钢钢锭最大外径近似1000mm，且浇注前钢锭模预热约200℃。

3.钢锭浇注完成后，钢液自1470℃开始结晶凝固，温度降到1360℃凝固结束，计算可得：1.38小时。即钢锭浇注到全部凝固大约需要1小时23分钟。

4.冒口端最佳凝固时间：T_冒口=1.25T_钢锭，冒口凝固时间为1小时44分钟。N=1小时44分。

5.总结：X钢的补缩只有在其凝固温度区间、钢液为液体时才能补缩，当温度低于1360℃时，已凝固为固体，无法补缩。
