一、高温天气对混凝土的影响

暑期高温、干燥、大风天气，对混凝土施工质量及性能产生显著不利影响，主要体现在以下两方面：

混凝土需水量增加，坍落度损失加快，易出现假凝现象，摊铺、振捣及收面难度提升，内部气泡难以排出，易形成蜂窝、麻面等质量缺陷。

混凝土固化过程受高温影响，28d及后期强度下降，收缩裂缝、温度裂缝产生概率大幅上升，表面易出现色差，渗透性增加，降低结构整体耐久性。

二、暑期混凝土现场施工控制要点

混凝土到场温度应控制在30℃及以下，入模温度宜控制在10℃～30℃，超出标准的混凝土应退回调整，严禁违规浇筑。

模板、施工机具经暴晒后，表面温度超过40℃时，必须提前洒水降温，确保其温度控制在5℃～35℃范围内，浇筑前应提前湿润基层与边模。

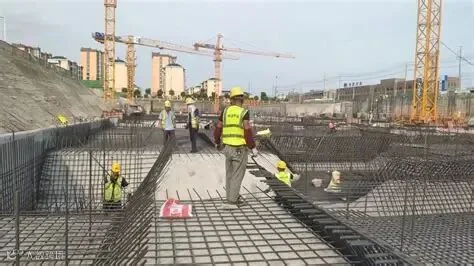

浇筑作业应避开日最高气温时段，优先选择夜间或凌晨施工，确保混凝土连续、快速浇筑，及时处理浇筑过程中的泌水，减少混凝土暴露在高温环境中的时间。

混凝土表面水分蒸发速率超过0.5kg/(m²·h)时，应及时采取覆盖、喷水、防风等防护措施；蒸发速率超过1.0kg/(m²·h)时，必须立即停止浇筑，落实降温防护措施后方可复工。

浇筑完成后，应及时对混凝土表面进行抹平、压光，合理安排收面时间，有效预防表面塑性裂缝产生。

三、混凝土常规养护要求

混凝土修整完成或初凝后，必须立即开展养护作业，优先采用麻袋、土工布等材料覆盖并持续洒水湿润。

混凝土浇筑后1～7天为关键养护期，应保持表面充分湿润，严格遵循规范规定的养护龄期，不得擅自缩短养护时间。

混凝土拆模后，应继续对构件进行保湿覆盖养护，避免阳光直晒造成干湿交替，防止裂缝产生。

四、蒸汽养护专项技术要求

（一）蒸汽养护的作用及核心优点

暑期混凝土施工中，蒸汽养护作为专项养护方式，核心用于解决高温环境下混凝土强度发展缓慢、易出现裂缝等问题，尤其适用于对工期有要求、需快速达到设计强度的构件施工，其核心优点如下：

加速强度发展：通过精准控制养护温度和湿度，可显著缩短混凝土养护周期，使构件快速达到设计强度，有效提升施工效率，保障工期进度。

提升构件质量：蒸汽养护能使混凝土内部水化反应更充分，减少内部孔隙，提升构件密实度，进而增强混凝土的强度、耐久性和抗渗性，避免暑期高温导致的强度不足、裂缝等缺陷。

适配暑期施工：可有效规避暑期高温干燥、昼夜温差等不利因素，稳定混凝土固化环境，防止构件表面龟裂、色差、强度倒缩等问题，确保构件质量达标。

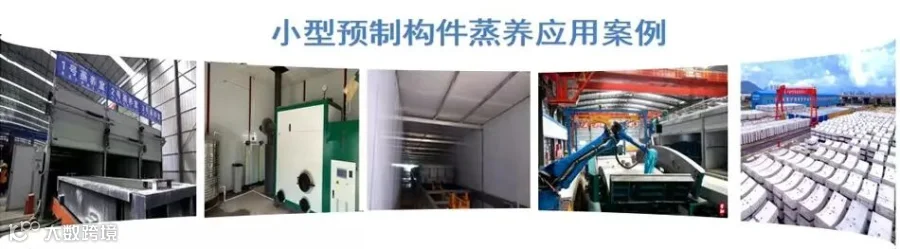

适配特定构件需求：针对预制构件、箱梁、管片等精密构件，蒸汽养护能实现均匀养护，保证构件尺寸精度和外观质量，满足专项施工要求。

（二）蒸汽养护适用范围

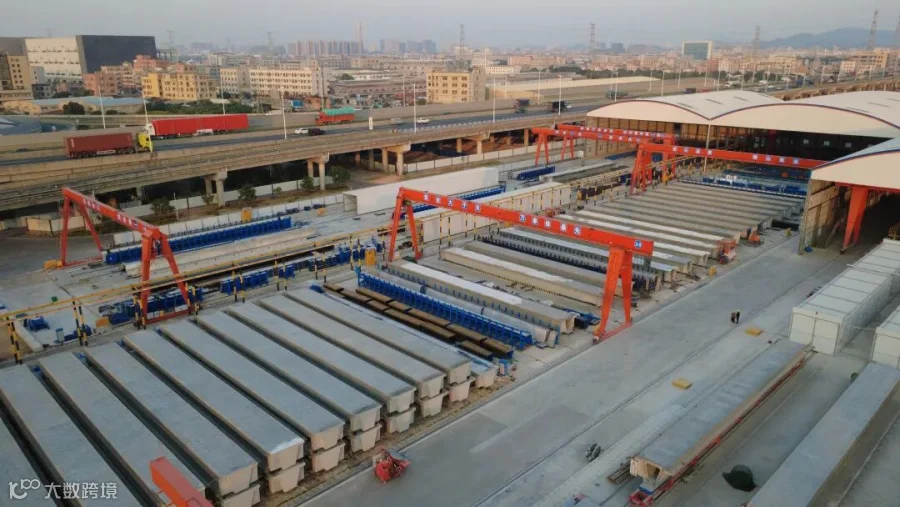

本技术要求适用于暑期预制构件、箱梁、管片、预制桩、预应力构件等需快速提升强度、对质量精度要求较高的混凝土构件的蒸汽养护作业，尤其适用于工期紧张、高温环境下常规养护难以满足要求的施工场景。

（三）暑期蒸汽养护注意事项

做好后续养护衔接：蒸汽养护结束、构件拆模后，需继续对构件进行覆盖保湿养护，保障混凝土强度稳定发展，充分巩固蒸汽养护的效果。

强化监测记录：蒸养全过程做好温度、湿度实时监测，做好监测记录备查，确保养护过程可追溯、可管控。

规范操作流程：蒸汽养护设备需提前检查调试，操作人员需持证上岗，避免操作不当导致安全隐患或养护质量问题。
