测绘测量人员在工作中常需将无人机航拍的大型TIFF格式正射影像导入CAD进行设计绘图。然而，由于AutoCAD对大型图像加载能力有限，直接导入时常出现卡顿甚至无法响应的情况。
通过使用专用插件，可在AutoCAD中高效加载大体积正射影像，提升工作效率。以下是具体操作步骤：
一、加载插件

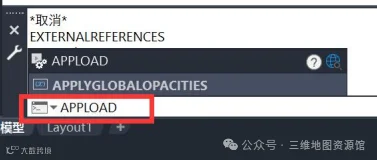

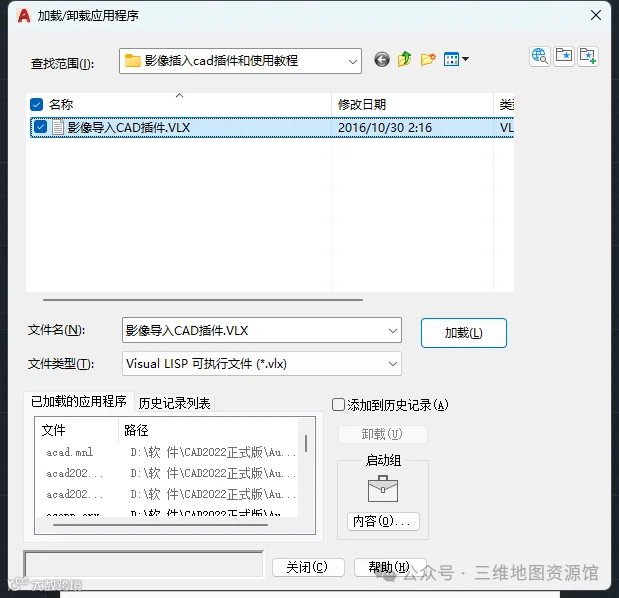

打开AutoCAD软件，在命令行输入 appload 并回车，选择“影像导入CAD插件.vlx”文件并点击“加载”完成安装。
二、设置插件自动启动
为避免重复手动加载，可将插件添加至启动组：
进入“内容” → “添加”，选择“影像导入CAD插件.vlx”文件并确认。完成后关闭所有对话框，插件将在下次启动CAD时自动加载。
三、导入正射影像
在命令行输入 INSG 并回车，浏览至目标文件夹，选择所需TIFF影像文件即可完成插入。
注意事项： TIFF文件（.tif）与地理坐标文件（.tfw）必须位于同一目录下，否则无法正确加载空间信息。
四、管理外部参照路径
影像插入后，建议在“外部参照”面板中将路径类型设置为“相对路径”。
同时，将DWG图纸文件与影像文件置于同一文件夹内，以确保再次打开图纸时影像能自动加载，避免因路径丢失导致图像不显示的问题。
