螺纹名称 |
代号 |
形式 |
配合方式 |
|

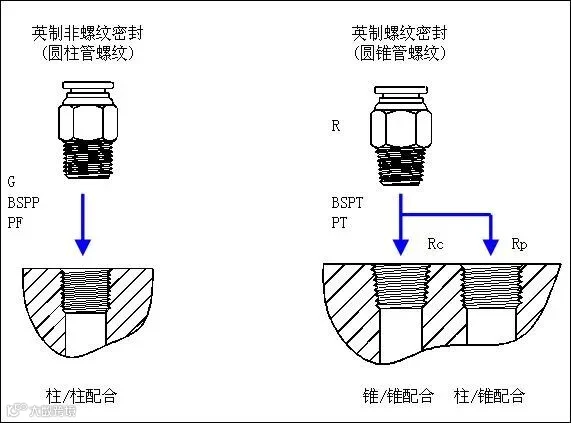

55°英制非螺纹密封 (圆柱管螺纹) |
G |
内螺纹 外螺纹 |
柱/柱配合 |
|
G |
||||
BSPP |
||||
PF |
||||
PF |
||||
55°英制螺纹
|
圆柱管螺纹 |
Rp |
内螺纹 |
柱/锥配合 |
圆锥管螺纹 |
Rc |
内螺纹 |
锥/锥配合 |
|
R |
外螺纹 |
|||
BSPT |
内螺纹 外螺纹 |
|||
PT |
||||

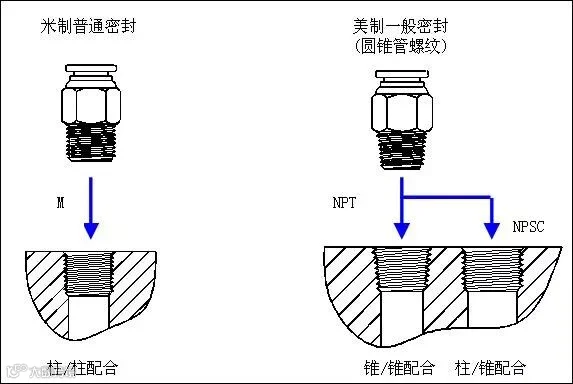

60°美制螺纹 |
圆柱管螺纹 |
NPSC |
内螺纹 |
柱/锥 |
圆锥螺纹 |
NPT |
内螺纹 外螺纹 |
锥/锥 |
|
60°米制普通螺纹 |
M |
内螺纹 外螺纹 |
柱/柱配合 |
|
55°非密封管螺纹
牙型角为55°，内、外螺纹均为圆柱形的管螺纹。内、外螺纹配合后不具有密封性，在管路系统中仅起机械连接作用，也可用于电线保护等场合。由于可借助密封圈在螺纹副之外的端面进行密封，多用于静载下的低压管路系统。牙型角为55°的管螺纹，其牙顶和牙底均为圆弧形。
55°密封管螺纹
牙型角为55°的密封管螺纹，内、外螺纹旋紧后螺纹副本身具有密封能力。它包括两种配合方式：1）圆柱内螺纹/圆锥外螺纹，密封机率高，用于低压静载，水、煤气管多为此种配合方式。2）圆锥内螺纹/圆锥外螺纹，密封机率低，但不易被破坏，可用于高压，承受冲击载荷的场合。锥螺纹的锥度为1:16，牙顶和牙底均为圆弧形。
60°密封管螺纹
牙型角为60°的密封管螺纹，与55°密封管螺纹的配合方式及性能相类同，在汽车、飞机和机床等行业中使用较多，其锥度为1:16。该螺纹牙型规定的牙顶和牙底均是平的，实际加工中多呈圆弧形，该螺纹牙型来源于美国标准。
日本PT螺纹与其配管的称呼
