304、304H和304L三者有什么区别呢？
其实按铬镍的含量都是304不锈钢，成分中都是含18%的铬(Cr)，8%的镍(Ni），但是主要的区别在于含碳量的不同。

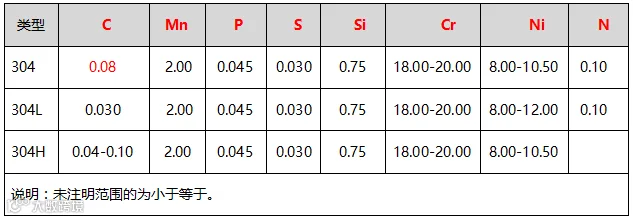

304、304L、304H的化学成分（%）表
304L是超低碳不锈钢，碳含量降到0.03%以下，可避免晶间腐蚀，并且在理论上抗应力腐蚀的效果比304要强，但在实际应用中效果并不明显。降低碳和添加钛的目的是一样的，但加钛的321冶炼成本较高，钢水稠，价格也较贵。
304H中的H 指的是高温，高含碳量就是高温强度的保障，GB150要求奥氏体钢用在525度以上时，含碳量不小于0.04%，碳化物是强化相，尤其是高温强度优于纯奥氏体。
三者中，含碳量最高的是304H,含碳量最低的是304L，而304不锈钢的含碳量在二者之间。碳含量越高不锈钢耐腐蚀性越差也越易生锈。含碳量的不同也导致其价格会有所差异，还是那句话用途不同要求也就不同。

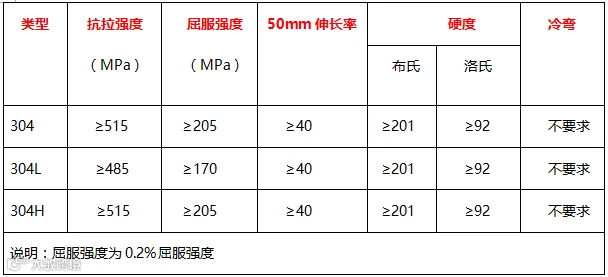

304、304L、304H的力学性能 表
另外，从这两个列表可以判定，认为304L可以代替304使用的观点是错误的，能不能使用与使用场合有关，而且按照规定，我们都没有权进行"材料代用"，只有原设计部门才可以有权进行"材料代用"的工作，这一点请大家千万要记住。
以上内容来源于网络
