管道过滤器小常识

1 管道过滤器的用途

管道过滤器是清除流体中固体杂质的管道附件，用以保护工艺设备与特殊管件(如压缩机、泵、燃油喷嘴、疏水阀等)，防止杂物进入设备、管件损坏部件或堵塞管件影响正常生产运行，起到稳定工艺过程、保障安全生产的作用。

2 管道过滤器的分类

2.1 按用途分类

2.1.1 永久性过滤器

永久性过滤器与所保护的设备一同投入正常运行，工艺专业工程设计的要求：

1) 网式永久性过滤器滤网的有效面积不得小于操作管道横截面积的3倍。

2) 永久性过滤器的器体材料应相当于同一用途的管道材料。

3) 设置永久性过滤器具体位置在P&ID图上注明，并注上特殊管件号。

永久性过滤器按结构形式可分为网式、线隙式、烧结式、磁滤式等。

2.1.2 临时性过滤器

临时性过滤器在开工试运转时使用，初始操作完毕后可拆除。工艺系统专业工程设计的要求：

1) 临时性过滤器滤网的有效面积不得小于操作管道横截面积的2倍。

2) 临时过滤器材料，一般采用碳钢，如物料有严格要求，可考虑选用特殊材质。

3) 如果工程需要，设置临时过滤器的具体位置可在P&ID图上注明，并注以缩写字母T.S. (TEMPORARY STRAINER)，标注特殊管件号。

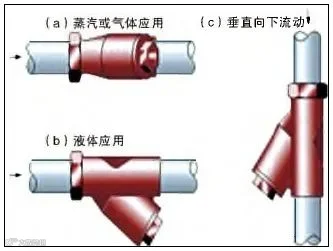

临时过滤器按结构可分为平板型、篮型、T 型、Y 型等。平板(多孔)型通常使用于离心泵的吸入管道上。篮型、T型、Y型通常使用于往复式压缩机或油类等粘度较大的液体的吸入管道上。

2.2 按结构分类

2.2.1 网式过滤器

a) 网式过滤器在化工装置中应用较为普遍， 可作为临时过滤器或永久过滤器设于离心泵、 齿轮泵、螺杆泵、蒸汽往复泵及工业炉燃料喷嘴之前。

网式过滤器可分为 SY 型、 ST 型、 SC 型、 SD 型及其它型式，其外壳可以是铸铁、碳钢、低合金钢、不锈钢或其它材料，滤网可分为铜丝网或不锈钢丝网。特殊情况还可与制造厂商定材质。

选用时可参照行业标准《化工管道过滤器》(HGJ21637-2021)。

2.2.2 线隙式过滤器
线隙式过滤器的主要特点是过滤器可在过滤工作中清除机械杂质。特别适合于要求不间断地精细过滤油品的场合，不需另外设备用过滤器。过滤器的结构较为复杂、制造精度要求较高。
线隙式过滤器一般用于过滤液压油系统及燃油系统中的颗粒杂质，多作为泵吸入口、回油管路、炉前燃油等过滤器使用。目前国内产品有一般的和压差超过允许值可发信号的两种。
2.2.3 烧结式过滤器
该型过滤器系用金属粉末(不锈钢、纯镍、纯铁)烧结成多孔材料作过滤元件，目前主要用于导热油的过滤。但是用一般网式过滤器过滤不掉的高聚物及焦炭(粒)过滤掉，以减少导热油在热传导过程中的热阻，提高传热效果。该型过滤器尚可应用于多种牌号的变压器油的过滤以及气体和液体的过滤、净化、分离等过程。

2.2.4 磁滤式过滤器
该型过滤器系选用高磁场强度的永磁材料和反铁磁材料组合而成。其外罩为不锈钢套管。特点是吸附力强、可在线清洗。适用于对液压油箱、润滑油箱、齿轮油箱中的各种油液进行净化，可滤除 5μm以下的铁磁性微粒。同时，可吸附混入油箱的各种大颗粒铁磁性有害颗粒。
2.2.5 纸质、化纤过滤器
纸质、化纤过滤器精度较高，可用于压力管路和回油管路中。有些系列回油滤油器还设有旁通阀、止回阀、液流扩散器、积污盅等装置，并配有永久磁铁，能滤除铁性颗粒。
