图解排气筒高15m是什么意思，排气筒怎样设置才规范？

本文取材自微信公众号：过山藤

原文标题：排气筒高度设置图解（排气筒高15m是什么意思）

排气筒高度的核心设计逻辑是安全排放+环保合规。那么排气筒一般要设置多高？

如果没有特别规定，一般排气筒的设计高度最低为15米，有特殊规定的需要按照其标准来执行。

比如排放氯气、氰化氢、光气等剧毒气体的烟囱高度不得低于25米；烟囱周边有建筑物时，需高出建筑物5米以上（GB16297）；燃油、燃气烟囱最低8米（GB13271）等。

关于不同行业的排气筒高度要求，可以看这篇：

【最新】各行业排气筒高度及烟气基准含氧量要求

具体排气筒设置多高，一般根据环评文件的要求来进行设定，在开展环评时一般都会考虑上述技术和管理要求。

排气筒高度15米是什么意思？

烟囱高度15米不是烟囱的物理高度要达到15米，而是排气筒（或其主体建筑构造）所在的地平面至排气筒出口的高度。

以烟囱高度为15米为例，如果烟囱的基础就是地平面，那么烟囱的物理高度最低则需要15米；如果烟囱是通过所在建筑物的房顶高空排放，那么就是烟囱出口与所在建筑物的地平面之间的高度至少为15米。

详见下图：

烟囱设置于地面的情形

烟囱从房顶排放的情景

看到这里有人会问，如果烟囱放在建筑物房顶，且建筑物自身的高度就已经超过了15m，那是不是只需要在房顶留个排气口就行了？

非也非也...

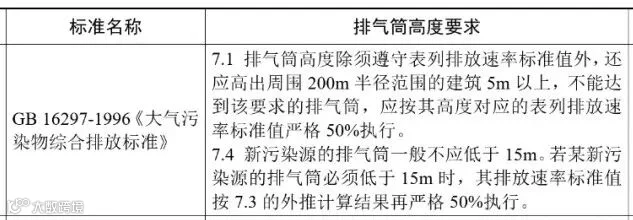

如GB 16297-1996所示，排气筒高度还需考虑周围200m半径范围的建筑物高度，具体看企业执行的标准是怎样规定的。

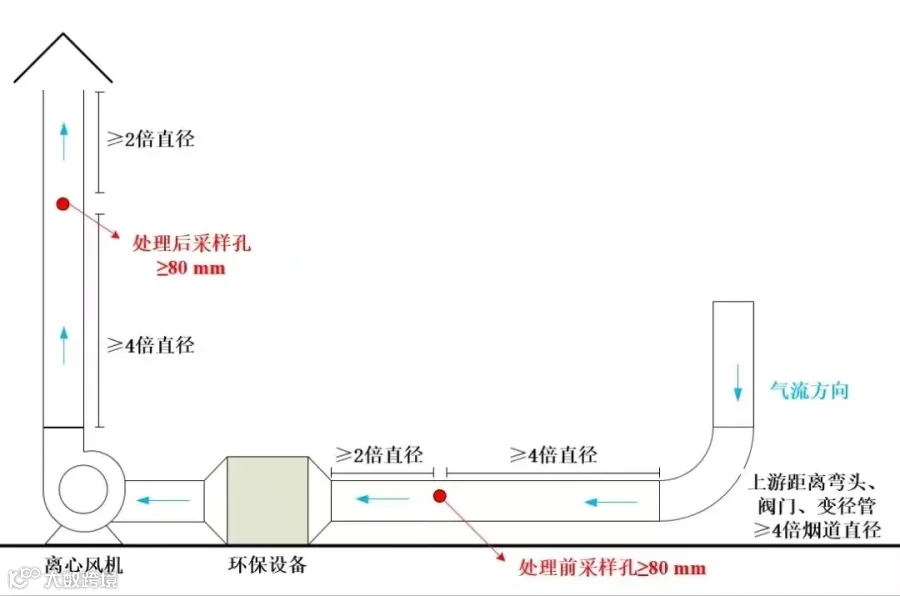

以及，前段时间刚发了《排污单位污染物排放口监测点位设置技术规范（HJ 1405-2024）》，大家还有印象。该标准将废气污染源排放口监测点位设置统一为满足“前4后2”，即：自动监测断面和手工监测断面设置位置应满足，其按照气流方向的上游距离弯头、阀门、变径管≥4倍烟道直径，其下游距离上述部件≥2倍烟道直径。

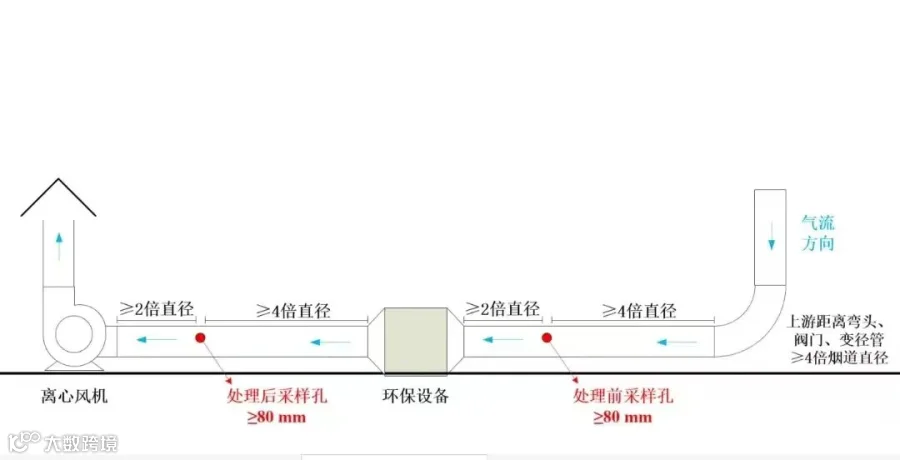

也就是说，排气筒在满足高度不低于15m时，还需同时满足排放口监测点位“前4后2”的设置要求，但可以根据实际情况选择竖直或水平放置。

如下图所示：

关于排气筒应该怎样设置，欢迎留言讨论。
