广州市几度节能科技有限公司
地址：广州市黄埔区天泰一路1号208室
热线电话：4007169168直线电话：020-87380503
官方网站：http://www.hulinzk.com ；www.kttg.cn

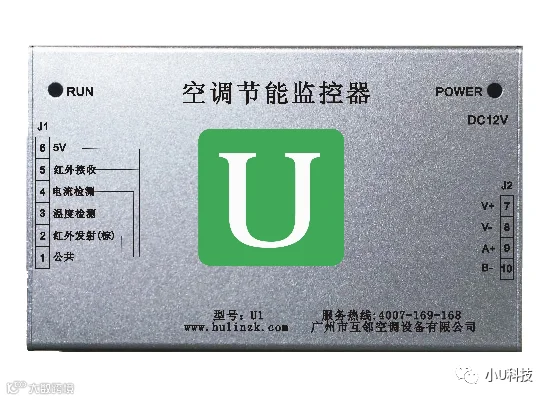

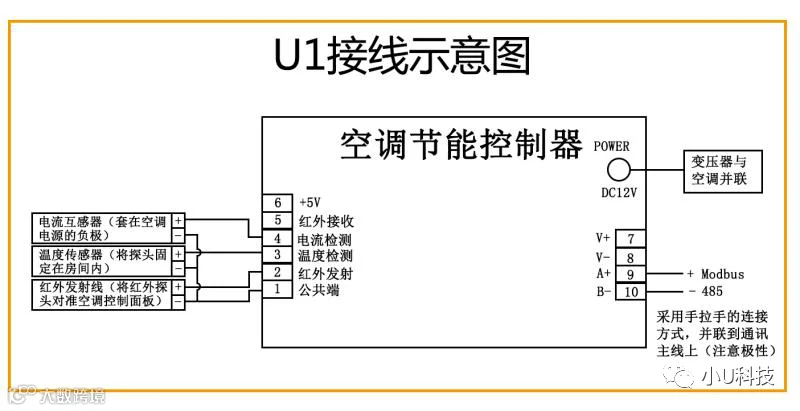

一 安装说明：
注： 5和6端口需定制
1.1、 红外发射线： 两芯线，注意正负极，一般为红正黑负
1.2、 温度监测： 两芯线，不分正负
1.3、 电流监测线圈：两芯线，注意正负极，红正黑负
1.4、 RS485: 通讯端口，分A,B两端
1.5、 电源： 直接圆口电源或者接V+,V-端（不可以同时接）
二 功能说明：
1、 红外控制空调开关（集成主流空调品牌）
2、 电流监测，实时反馈空调状态
3、 温度监测，读取室内温度值
4、 Modbus协议通讯，方便开发
注：所有功能通过通讯开发, 具体可看通讯协议
三 通讯协议：
3.1 通讯参数
1、波特率： 9600bps。
2、地址：地址设定范围1-247（出厂默认值为01H）。
3、字节格式：
编码系统：8位二进制，十六进制0-9,A-F。
数据位：1起始位, 8位数据（低位先送），无奇偶校验，停止位1位。
错误校验区：循环冗余校验(CRC16)
RTU错误校验码为2字节16位CRC码。
4、帧格式
Modbus信息以帧的方式传输，每帧有确定的起始点和结束点，使接收设备在信息的起点开始读地址，并确定要寻址的设备（广播时对全部设备），以及信息传输的结束时间。
RTU模式中，信息开始至少需要3.5个字节的静止时间，发送完最后一个字节后，也有一个3.5个字符的静止时间。整个信息必须连续发送。如果在发送帧信息期间，出现大于1.5个字符的静止时间时，则接收设备刷新不完整的信息，并假设下一个地址数据。
寻址地址(word) |
访问类型 |
数据含义 |
范围值 |
精度 |
单位 |
数据类型 |
备注 |
00 |
R/W |
开/关 |
开机：0XAA;关机：0X55 |
/ |
/ |
无符号整形 |
|
01 |
R/W |
模式 |
0-无效；1-制冷； 2-抽湿；3-送风； 4-制热；5-自动 |
/ |
/ |
无符号整形 |
|
02 |
R/W |
温度设定 |
16-30 |
1 |
0℃ |
无符号整形 |
|
03 |
R/W |
风速设定 |
0-无效；1-自动； 2-低风；3-中风； 4-大风 |
/ |
/ |
无符号整形 |
|
04 |
R/W |
风摆设定 |
0- 无效 1-摆动 2- 不摆 |
/ |
/ |
无符号整形 |
|
05 |
R |
室内温度 |
实际值*10 -30~138 |
0.1 |
0℃ |
浮点型 |
FF-无效 |
06 |
R |
故障代码 |
按故障代码表 |
无符号整形 |
FF-无效 |
||
07 |
R |
运行电流 |
实际值*100 |
0.01 |
A |
浮点型 |
FF-无效 |
08 |
R |
备用温度 |
实际值*10 -30~138 |
0.1 |
0℃ |
浮点型 |
FF-无效 |
09 |
R |
备用湿度 |
实际值*10 1~100 |
0.1 |
% |
浮点型 |
FF-无效 |
10 |
W/R |
上限温度 |
5-60 |
1 |
无符号整形 |
00-无效 |
|
11 |
W/R |
下限温度 |
5-60 |
1 |
无符号整形 |
00-无效 |
|
12 |
W/R |
启动模式 |
0-无效 1-有自启动 2-定时开关 3-上限开下限关 |
/ |
/ |
无符号整形 |
|
13 |
W/R |
品牌代码 |
1-30 按空调品牌表 |
/ |
/ |
无符号整形 |
0X0A |
248 |
W/R |
备用品牌2 |
0-无效 1-30 |
0XF8 |
|||
249 |
W/R |
备用品牌3 |
0-无效 1-30 |
||||
250 |
W/R |
电流设置 |
0-无效 1-20 |
1 |
无符号整形 |
运行电流大于此电流显示开机 |
|
251 |
W/R |
时间设置 |
0-无效 1-255 |
1 |
小时 |
无符号整形 |
|
252 |
W/R |
学习模式 |
0-无效 1-学习开机 2-学习关机 |
/ |
/ |
无符号整形 |
0XFC |
253 |
W/R |
组号设定 |
240-254 |
/ |
/ |
无符号整形 |
0xf0-0xfe |
254 |
W/R |
地址设定 |
1-239 |
/ |
/ |
无符号整形 |
0x01-0xef |
备注：1.把组号作为地址使用，同一组内的设备将同时动作。
忘记地址查询命令： 00 03 00 FE 00 01 E4 2B
返回地址在第5位： 00 03 02 00 01 44 44
直接更改新地址命令 00 06 00 FE 00 02 68 2A （写新地址02在第6位）
返回成功指令 00 06 00 FE 00 02 68 2A
DAS模块限制一帧数据长度不得超过13字节。
开始 |
地址 |
功能 |
数据 |
校验 |
终止 |
T1-T2-T3-T4 |
8bits |
8bits |
N*8bits |
16bits |
T1-T2-T3-T4 |
5、采用Modbus-RTU 从方式。
5.1 03/06/16 指令（读写保持寄存器）
功能代码 |
功能名称 |
寄存器地址 |
03（0x03） |
读寄存器 |
0000-0004 |
06（0x06） |
写单个寄存器 |
0000-0004 |
16（0x10） |
写多个寄存器 |
0000-0004 |
保持寄存器定义
高字节 |
低字节 |
||
00H |
空调模式 |
空调状态 |
|
01H |
空调风速 |
设定温度 |
|
02H |
室内温度 |
||
03H |
运行电流 |
||
04H |
设定电流(5) |
||
05H |
下限温度 (16) |
上限温度(28) |
|
06H |
控制模式 |
||
07H |
A机品牌设定 |
||
08H |
从机地址 |
||
1、空调模式：1=制冷模式，4=制热模式，3=通风模式，2=除湿模式。
（默认值1=制冷 固定）
2、空调状态：55=关闭，AA=开启。
3、空调风速：4=风机高速，3=风机中速，2=风机低速，1=风机自动模式。
（默认值4=高速 固定）
4、温度值为：16进制1个字节无符号整数。
5、设定温度为红外发射器发出的控制温度；如18 （10进制24度）
6、室内温度为设备自带温度传感器测得的实际温度；如17 （10进制23度）
7、电流值为16进制2个字节无符号整数 如 00 20，为参考值
8、运行电流为互感器测得的空调电流参考值，此值大于设定电流，反馈空调开机，此值小于设定电流，认为空调关机。
9、设定电流为判断空调开关时电流的一个临界值，一般柜机设定为20，分体机设定为15.
9、下限温度是程序设置的最低温度值，无用时为0；
10、上限温度是程序设置的最高温度值，可用于报警，默认1C（28度）。
11、品牌设定是设定红外发射器发射的空调代码值，可根据不同的品牌进行设定：
品牌代码表
品牌代码 |
空调品牌 |
品牌代码 |
空调品牌 |
空调代码 |
空调品牌 |
1 |
学习码 |
16 |
将军富士通 |
31 |
格力4 |
2 |
全码 |
17 |
长虹 |
32 |
海尔2 |
3 |
格力1 |
18 |
三洋 |
33 |
海信2 |
4 |
美的 |
19 |
奥克斯 |
||
5 |
海尔1 |
20 |
三菱海尔 |
||
6 |
大金1 |
21 |
格力天花机 |
||
7 |
大金2 |
22 |
三菱电机 |
||
8 |
大金3 |
23 |
TCL-1 |
||
9 |
日立1 |
24 |
TCL-2 |
||
10 |
日立2 |
25 |
麦克维尔 |
||
11 |
志高分体 |
26 |
科龙 |
||
12 |
志高天花 |
27 |
|||
13 |
松下1 |
28 |
|||
14 |
松下2 |
29 |
90 |
点动接线 |
|
15 |
海信1 |
30 |
格力3-YAPOF3 |
91 |
通断接线 |
默认全代码2 发3-26全部代码，速度比较慢，现场请调整到对应品牌代码。
12、从机地址范围为1-247，当通过主机修改此地址后，地址会改变，慎用此命令。查询地址码时可使用地址0进行查询。
举例：
例1．读开关状态: 01 03 00 00 00 01 84 0A（地址01）
地址 |
功能码 |
寄存器起始地址 |
寄存器数量 |
CRC |
01 |
03 |
00 00 |
00 01 |
84 0A |
从应答 01 03 02 00 AA 38 3B
地址 |
功能码 |
字节数 |
数据 |
CRC |
01 |
03 |
02 |
00 AA |
38 3B |
例2 读室内温度 01 03 00 02 00 01 25 CA
地址 |
功能码 |
寄存器起始地址 |
寄存器数量 |
CRC |
01 |
03 |
00 02 |
00 01 |
25 CA |
从应答 01 03 02 01 18 45 E8
地址 |
功能码 |
字节数 |
数据 |
CRC |
01 |
03 |
02 |
00 18 |
B8 4E |
例3 读空调开关状态 设置温度 风速 模式 室内温度：01 03 00 00 00 03 05 CB
地址 |
功能码 |
寄存器起始地址 |
寄存器数量 |
CRC |
01 |
03 |
00 00 |
00 03 |
05 CB |
从应答 01 03 06 01 18 03 00 19 00 0B 72
地址 |
功能码 |
字节数 |
数据 |
CRC |
01 |
03 |
06 |
00 AA 00 01 00 18 |
68 A7 |
例4：写空调开关指令：01 06 00 00 00 AA 09 B5
指令内容：空调开机
地址 |
功能码 |
寄存器起始地址 |
设置数据内容 |
CRC |
01 |
06 |
00 00 |
00 AA |
09 B5 |
从应答：01 06 00 00 00 AA 09 B5 （成功原样返回）
地址 |
功能码 |
寄存器起始地址 |
设置数据内容 |
CRC |
01 |
06 |
00 00 |
00 AA |
09 B5 |
例5：写空调开关，温度，风速，模式: 01 10 00 00 00 02 00 01 00 18 C4 08
指令内容： 制冷 开机 大风 24度
地址 |
功能码 |
起始地址 |
寄存器数量 |
数据 |
CRC |
01 |
10 |
00 00 |
00 02 |
00 01 00 18
|
C4 08 |
从应答：01 10 00 00 00 02 41 C8
地址 |
功能码 |
起始地址 |
寄存器数量 |
CRC |
01 |
10 |
00 00 |
00 02 |
41 C8 |
例6：其他命令
备注：1.把组号作为地址使用，同一组内的设备将同时动作。
忘记地址查询命令： 00 03 00 FE 00 01 E4 2B
返回地址在第5位： 00 03 02 00 01 44 44
直接更改新地址命令 00 06 00 FE 00 02 68 2A （写新地址02在第6位）
返回成功指令 00 06 00 FE 00 02 68 2A
四 运行软件

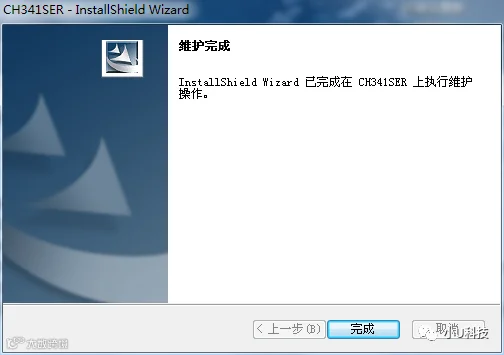

安装通讯串口驱动
驱动下载：技术交流群：68745569
安装完毕将USB端插入电脑。选择自动安装，完成串口安装。
运行软件

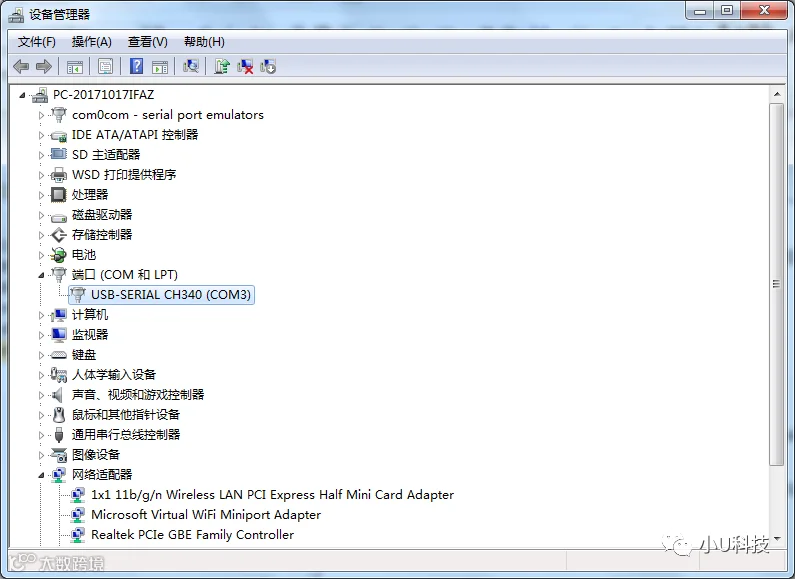

可通过设备管理器查看模拟的COM端口号（如COM3）.

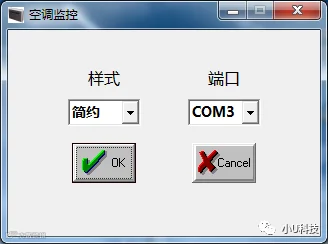

3选择串口运行软件

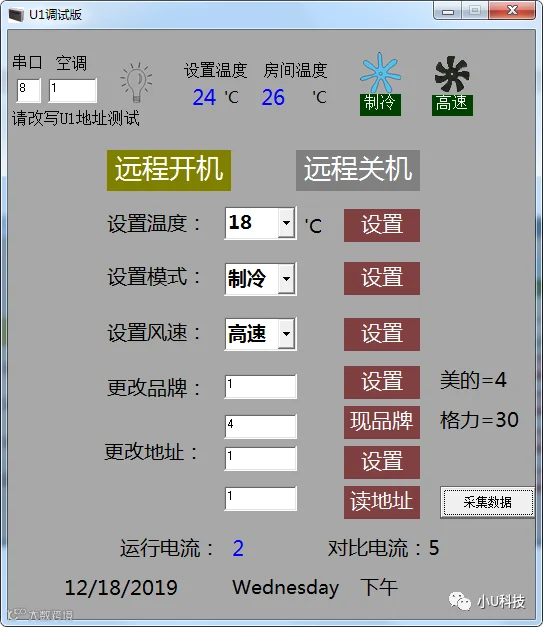

软件界面：
