1 介绍
1.1系统构成
1.2 连线说明

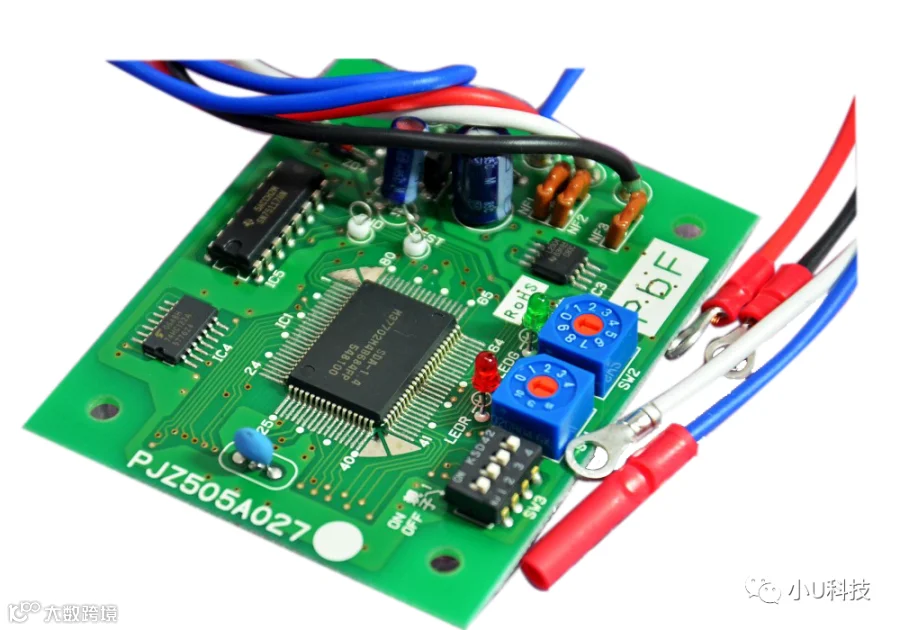

远程监控接口板外形如图所示

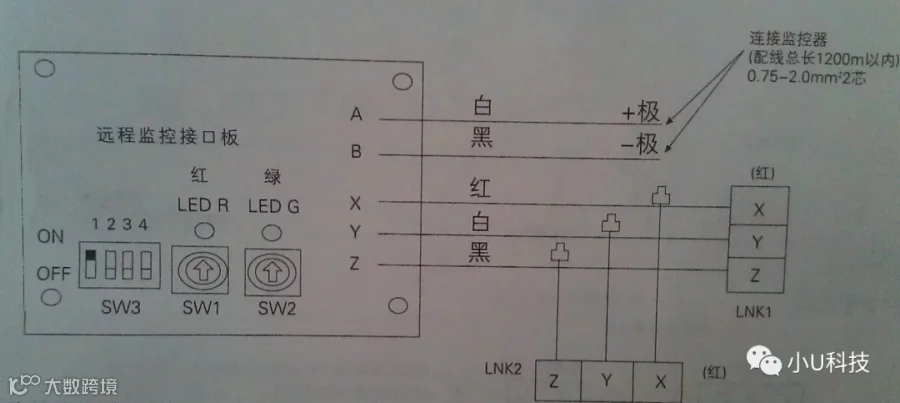

各接件功能说明
（1）连接器LNK1-----接空调机遥控器
（2）连接器LNK2-----接空调机控制板
（3）连线A、B---RS485通信接口
A（白）：数据线正端
B（黑）：数据线负端
（4）地址码开关SW1、SW2
用于设置QMS的地址，可从【00】到【47】设置
（5）指示灯
LED G（绿）：接口板与空调机通信状态指示灯，该灯闪烁，表示与空调机通信正常
LED R（红）：通信异常指示灯，该灯闪烁，表示通信异常
1.3 安装说明
控制器安装在室内机机壳内，安装步骤如下：
（1）关掉空调机，切断电源。
（2）设置遥控器地址开关。

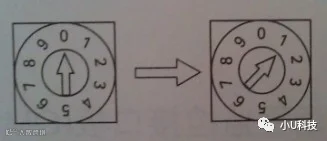

翻开遥控器的翻盖，将遥控器的面板取下，将遥控器上的地址开关由0调为1，（如图所示）再将遥控器面板安上
（3）打开空调机的进风栅，从空调机室内机控制板上拨出遥控器连接器，将其
与QMS上的连接器LNK1连接，再将QMS上的连接器LNK2插到内机控制板上
的连接器CNK2上。

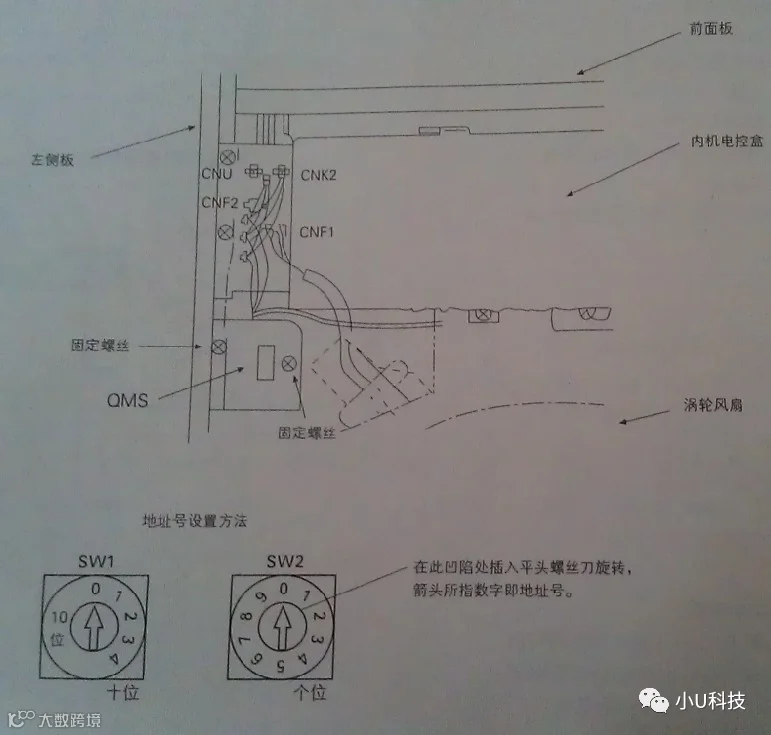

（4）如图所示位置放置控制器，用螺钉将控制器及盖板固定在侧板上，用另一个螺钉将盖板固定住
注：不可设置48或49
（5）为QMS设置地址位。当有若干台QMS联机运转时，需要对每一台QMS进行
地址设定。（出厂设置00）

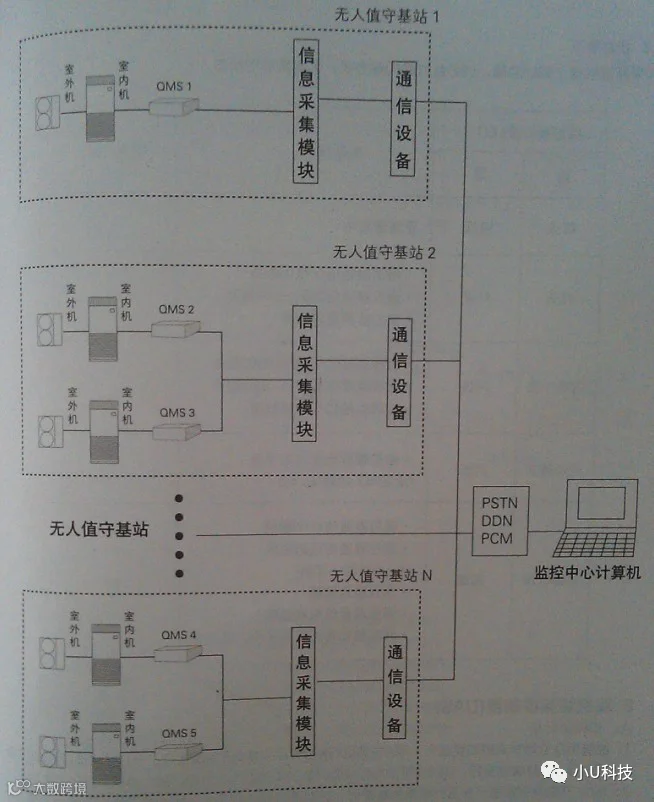

（6）在一个基站内，如果只有一台空调，则无需对QMS进行地址设定，例如下图1内的QMS1就无需进行地址设定
当一个基站内，有两台及两台以上空调公用一根信号线与信息模块连接时，
需要进行地址设定。
一个基站内的QMS不可有相同的地址位，非同一基站内的QMS可有相同的地
址位。例如，基站内的QMS2、QMS3必须有不同的地址位。但是QMS2可与基
站N内的QMS4或者QMS5有相同的地址位
1.4 连机测试
安装完成后，需进行连机测试。测试步骤如下
（a）将QMS的接口连接到信号转换器上，将转换器插到计算机的COM1口。
（b）接通空调机电源，启动计算机
（c）安装并启动测试软件，对QMS的安装情况进行检测。（软件的安装与
使用参照软件的使用说明书）
1.5 状态表示
根据监控模版上的LED绿、LED红灯的闪烁方式，可判断通信状态
监控接口LED灯 |
表示状态 |
错误代码 |
|
红 |
绿 |
||
灯灭 |
闪烁 |
正常通信中 |
|
灯灭 |
灯灭 |
·遥控器通信(x)或(z)断线 ·遥控器通信(x-z间)短路 ·遥控器用电源故障 |
|
闪烁一次 |
闪烁 |
·远程监控信号线(A)或(B)断线 ·远程监控信号线(A-B间)短路 ·远程监控信号电路故障 |
|
闪烁两次 |
闪烁 |
·监控模版地址设定不良 (设定NO 48或者NO 49) |
|
闪烁三次 |
闪烁 |
·遥控器通信线(Y)断线 ·遥控器通信线路短路 ·(x-y间)或(x-z间) ·未连接遥控器 ·遥控器通信电路故障 遥控器的地址开关未由0调为1
|
E1 |
智能家居接口：RS485，RS232。
空调室内分机接口：4线，数字通讯。
产品尺寸：100mm×85mm×30mm
远程监控功能：
安装接口后，可通过监控接口远程管理空调，并具备以下功能：
●远程读取空调机的运行状态，包括工作方式、设定温度、风扇转速
●远程读取空调机的告警提示信息
●远程监控空调机的开机和关机
●远程调整空调机的工作方式、设定温度、风扇转速
1.2功能
1.2.1监控
运转/停止 室内机的运转/停止状态
运转模式 制冷，制热，送风，除湿(取决于室内机的性能)
设定温度 室内机的设定温度
室内温度 室内机的吸气温度
风量 大风，小风(取决于室内机的性能)
强制停止状态 强制停止室内机的状态
1.2.2控制
运转/停止 控制室内机的运转/停止
运转模式 制冷，制热，送风，除湿 (取决于室内机的性能)
设定温度 制冷/制热的设定温度
风量 大风，小风(取决于室内机的性能)
1.2.3检索系统信息
1 通讯状态
2 室内机连接 多少台室内机已连接，并且每台室内机的网络地址
2 网关的 Modbus 通信参数:
2.1485通信参数
波特率9600bps 数据位 8
停止位 1 奇偶校验位 偶数
2.2功能代码:
本网关支持以下功能代码。如果本网关接收到此表中以外的功能代码，则此功能
代码将会被视为非法的功能代码，并且本网关会反馈异常响应。
通信格式
（1）基本格式
① ② ③ ④ ⑤
DA SA DC 数据 CC
①DA：对方地址1字节
②SA：自己地址1字节
③DC：数据长（④的长）1字节
④数据：指令的表示数据2～12字节
⑤CC：校验和码（①～④的和值）1字节
※1、DA，SA使用的有关代码：
主机：FEh，空调机：40h（0号机）～6Fh（47号机）
※2、④在不超过12字节的范围内，可进行复数指令的设定。
（2）指令
指令代码 操作代码
①查询 01H FFH
②运转/停止 01H 00H停止
01H 运转
②运转方式 02H 00H自动
01H除湿
02H制冷
03H送风
04H制热
③风量 03H 03H小风
07H大风
④设定温度 05H 03H 24H18℃
26H19℃
3EH31℃
⑤异常复位41H01H复位
（3）表示
指令代码 操作代码
①运转/停止 01H 10H 停止
11H 运转
②运转方式 02H 10H 自动
11H除湿
12H制冷
13H送风
14H制热
③风量 03H 13H小风
17H大风
④设定温度05H13H24H18℃
26H19℃
3EH31℃
⑤吸入空气温度80H10HXXH见附页1
⑥异常复位43H11H01H遥控器通信异常
06H热交传感器断线
07H吸入传感器断线
08H制热的高压异常
09HSW异常低电压
3、通信回路图
主机 空调机
10秒～1秒
①主机对空调的查询指令：
例1：查询房间温度
40 FE 02 80 FF BF
回答：(房间温度25度)
FE 40 03 80 10 A0 71
例2 查询开关状态（16进制）：
40 FE 02 01 FF 40
回答：（开机）
FE 40 02 01 11 52
②主机对空调机的开关指令
例1：开机
40 FE 02 01 01 42
回答：(房间温度26度)
FE 40 0B 01 11 02 12 03 17 05 13 2E 06 11 E6
例2：关机
40 FE 02 01 00 41
回答：
FE 40 02 01 10 51
③主机对空调机的指令
例：40H,FEH,09H,01H,01H,02H,02H,03H,07H,05H,03H,38H,97H
DASA运转制冷大风28℃
发送：40 FE 09 01 01 02 02 03 07 05 03 38 97
空调机对主机的应答（正常时）
例:FEH,40H,0BH,01H,11H,02H,12H,03H,17H,05H,13H,38H,06H,11H，F0H
DASA运转制冷大风28℃
回答：FE 40 0B 01 11 02 12 03 17 05 13 38 06 11 F0
运转方式命令：
自动： 40 fe 02 02 00 42
反馈： 06 FE 40 02 02 10 52
除湿： 40 fe 02 02 01 43
反馈： 06 FE 40 02 02 11 53
制冷： 40 fe 02 02 02 44
反馈： 06 FE 40 02 02 12 54
送风： 40 fe 02 02 03 45
反馈： 06 FE 40 02 02 13 55
制冷： 40 fe 02 02 04 46
反馈： 06 FE 40 02 02 14 56
风量：
大风：40 fe 02 03 07 4a
反馈：06 FE 40 02 03 17 5A
小风： 40 fe 02 03 03 46
反馈：06 FE 40 02 03 13 56
设置温度：
18度：40 fe 03 05 03 24 6d
反馈：06 FE 40 03 05 13 24 7D
24度：40 fe 03 05 03 30 79
反馈：06 FE 40 03 05 13 30 89
吸入空气温度换算表附录1
70H 13℃
74H 14℃
78H 15℃
7BH 16℃
7FH 17℃
83H 18℃
87H 19℃
8BH 20℃
8FH 21℃
93H 22℃
97H 23℃
9BH 24℃
9FH 25℃
0A3H26℃
0A7H27℃
0ABH28℃
0AFH29℃
0B3H30℃
0B7H31℃
0BAH32℃
0BEH33℃
0C2H34℃
0C6H35℃
