牛皮从生皮制成革的过程
有的皮友好奇，不知道牛皮从毛皮到成品皮革是怎样制成的，所以今天特地用图片视频的形式让大家看个明白. 文章前段是详细图解，后段是视频。
一个现代化制革厂的生产流程视频
您的浏览器不支持 video 标签继续观看
牛皮从生皮制成革的过程
观看更多
转载
,
牛皮从生皮制成革的过程

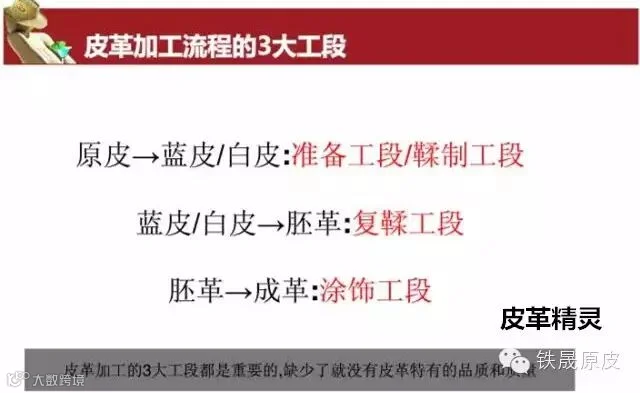

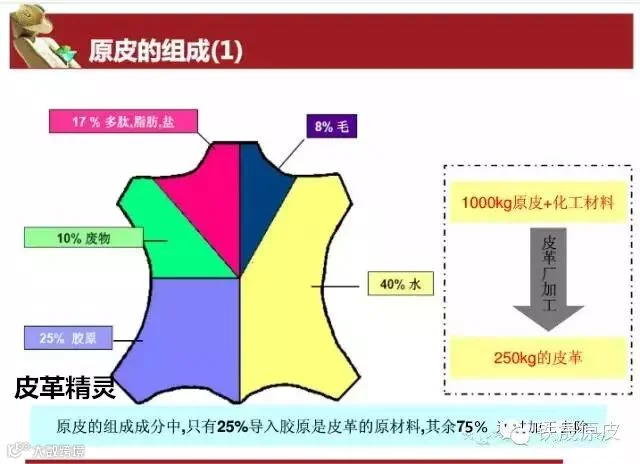

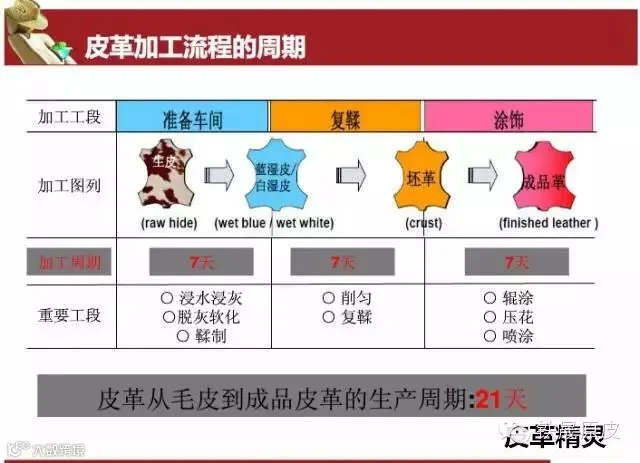

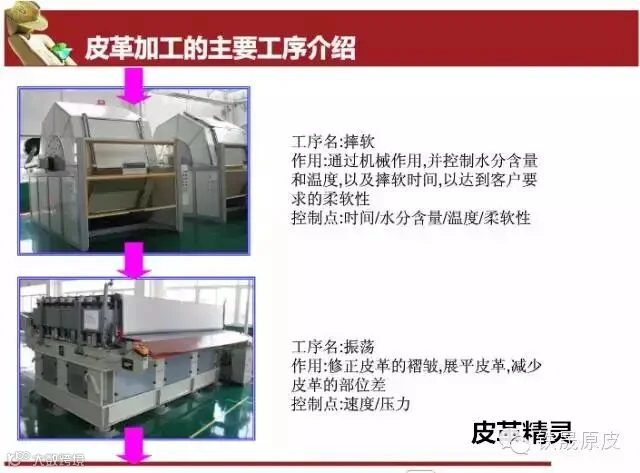

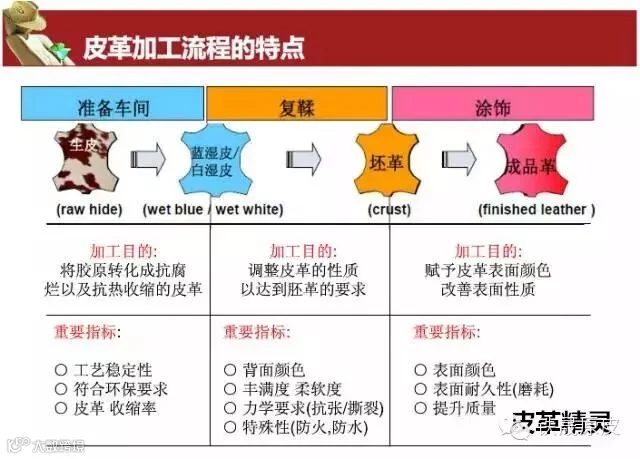

制革流程：
主要流程：生皮分类—预浸水—去肉—主浸水—预浸灰---去肉(片皮)---复灰—脱灰---酵解，软化---脱脂---浸酸---铬鞣—提碱

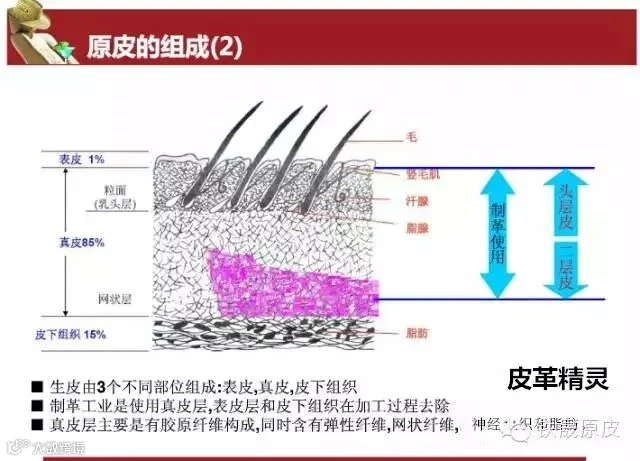

简介：

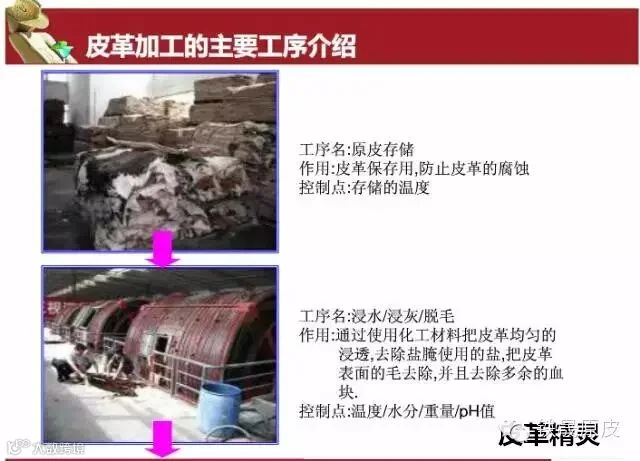

1、新鲜生皮防腐保存方式：①干盐皮②盐湿皮。
2、生皮肉面的颜色可以看出皮的新鲜程度。

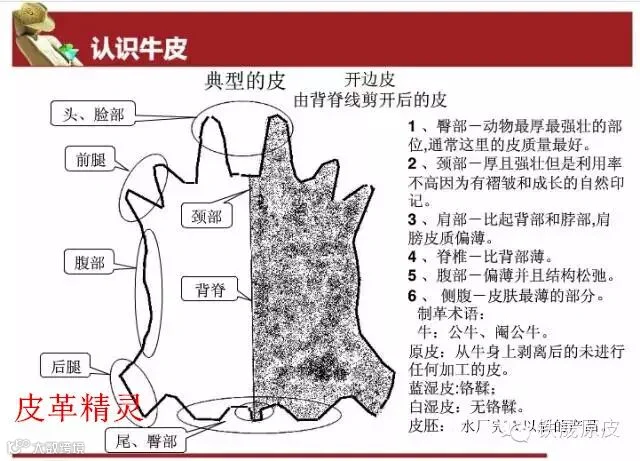

3、根据毛皮产地、牛种、重量等分类来决定适量的投鼓重量。
4、添加化料的顺序影响皮革的膨胀度。
流程
预浸水：(水，纯碱，脱脂剂，杀菌剂)
目的：1.去除毛皮表面的污染物与粪便。2.去除皮身表面的盐巴及防腐剂。
注意因素：温度22-26℃ ； PH：不宜高于PH=10；时间 2-4H
去肉:
目的:去掉多余的脂肪与肌肉,让牛皮可以更好的吸收水份与化料。
主浸水：（水，纯碱，杀菌剂，浸水剂，脱脂剂）
目的：1.让盐皮吸水回湿，恢复到天然的膨胀状态，使得浸水化料能够吸收及
渗透，达到完全且彻底的浸水效果。2.去除可溶性的非组织蛋白质。
注意因素：温度22-26℃，浸水前不高于PH=10.5 ；浸水后PH9.2-9.5；时间4-6H或12-18H 波美度浸水后2-3Be为最佳。
浸灰：（水，石灰，浸灰剂，硫氢化钠，硫化钠，浸灰酶）
目的:1.去除毛发，表皮层及其污垢。2打开皮纤维，让浸灰的化料能够渗透。3.皂化并去除部分的天然油脂。
注意因素：温度22-26 PH=12.2 时间14-24H 浸灰之初波美度2Be以下为最佳
牛皮在灰皮状态三大要素：
清洁度：污垢，色素，毛根与污染度。
平整度：颈纹深度，腹部纹，头部纹，尾部与后腿之间的小石头纹。
膨胀度：需要适当的膨胀而不是肿胀。
脱毛分为毁毛法与保毛法，污染程度有所区别，毁毛法是将毛发溶解于水中，与污染一同处理。

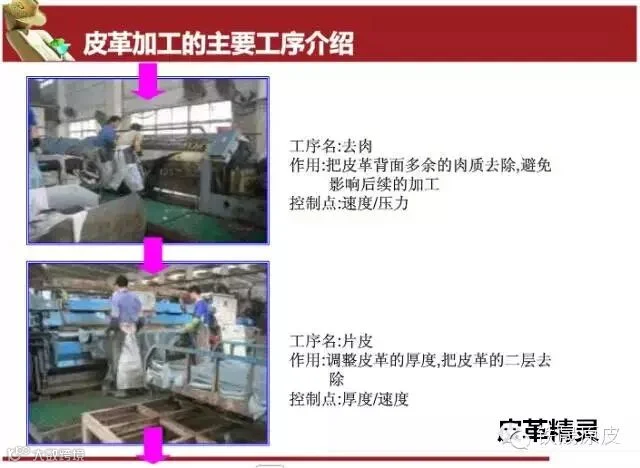

去肉：
目的：去除多余的肉膜残渣，让牛皮更容易吸收化料。
（片皮）：片灰工艺用，原厚工艺只需扫底
目的：让头层牛皮厚度均匀，皮性部位差更小，化料更容易吸收，可以让牛皮纹路更平整，张幅得革率更高。
复灰（别名：再灰，根据对皮性的要求决定做不做这步骤）
目的：1.进一步的打开皮纤维，提高皮身的柔软度。2.增进灰皮各部分的均匀度与皮身的清洁度。
注意：温度23-25 时间6-24H
脱灰：（水，硫酸铵，脱灰剂，脱脂剂）
目的：1去除机械式沉积的皮纤维中及与皮纤维产生化学键结的石灰。2.降低石灰的膨胀及PH值，以有利于酵解。
注意因素：温度30-35℃，时间20-90分钟，脱灰结束PH=8-9
使用酚酞比较不同部分的颜色，红色的深浅代表脱灰的程度，各部位颜色需要一致。
酵解（软化）：（软化酶）
目的：1.清洁皮面，去除污垢，得到平滑与细致的粒面。2.去除弹性蛋白质，增加皮身的柔软度。
注意因素：温度30-35℃，PH =8-9 时间30分钟或者更长
脱脂：
目的：脱去皮身上所含的大量脂肪，特别是猪皮及绵羊皮。促进化料的吸收，渗透与作用。
注意因素：温度30-35 高于PH7的脱脂效果最佳，时间30-120分钟
浸酸：（水，盐，防霉剂，甲酸，硫酸）
目的：1.降低皮身的PH值，以利于铬单宁的渗透与吸收，降低铬单宁的收敛性。2清洁皮面，去除重金属的污染。3浸酸也可以用于保存皮身。
注意因素：温度18-22 PH =2.5-3.5 原厚4小时或以上，片灰120分钟或以上 ，要求要透，波美度7.5-9Be
浸酸保存的裸皮PH一般较低，在PH=2.0左右，加上浸酸是盐对皮的脱水作用，故不利于细菌在酸皮上的生长和繁殖。

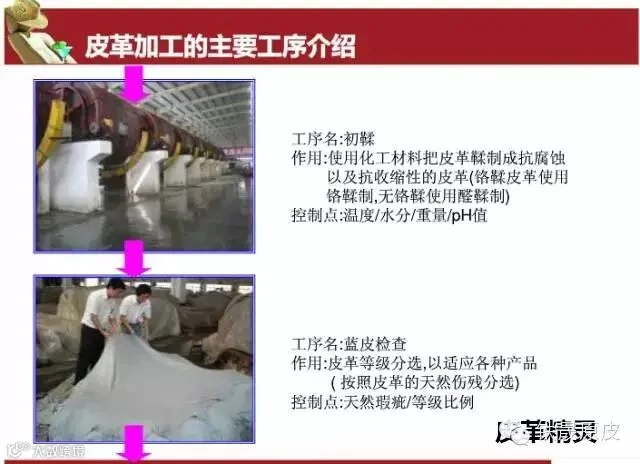

铬鞣：（铬粉，甲酸钠，防霉剂，水）
目的：添加适量的铬单宁（片灰工艺：一般是灰皮重量的6.5%以上。原厚工艺：一般是灰皮重量的5.8%以上）去鞣制皮纤维，将生皮纤维转换成不可改变的革纤维，提高革纤维的耐热性及对于生物，化料与机械作用的稳定性。提碱（提碱剂）
目的：提高PH值，增加铬单宁的吸收与固定。
注意因素:水温38-40度6-8小时以上，提碱结尾， PH =3.6-3.8 不高于PH=4.1（PH低于数值3.6就会形成铬粉不固定颜色不鲜艳，高于数值4.1就会形成铬斑色花等现象）

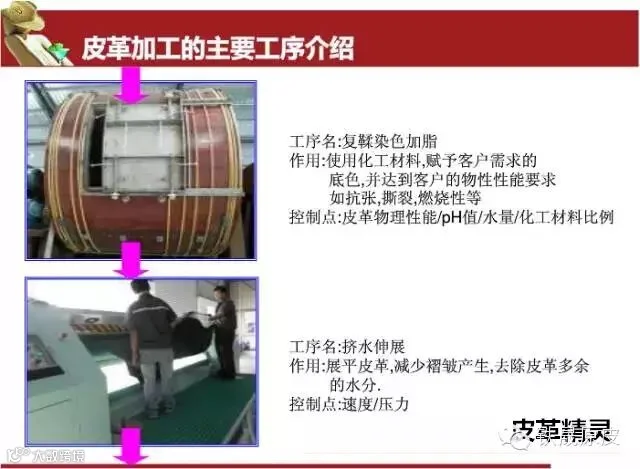

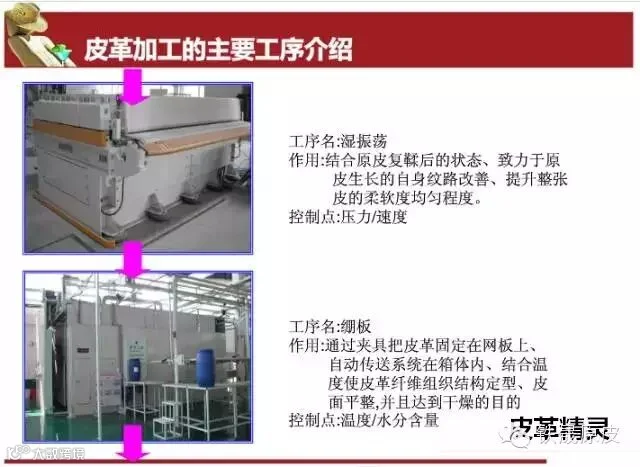

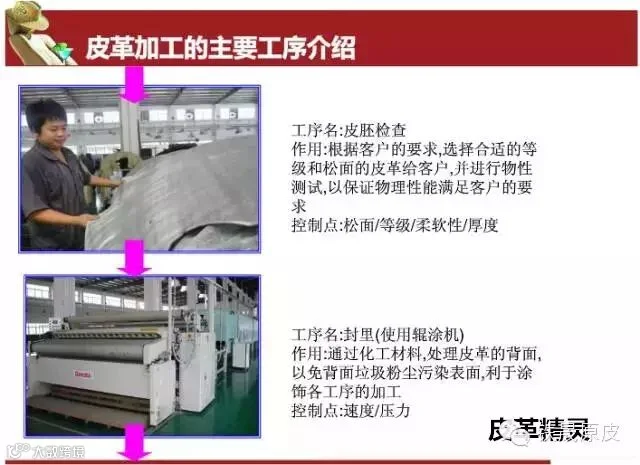

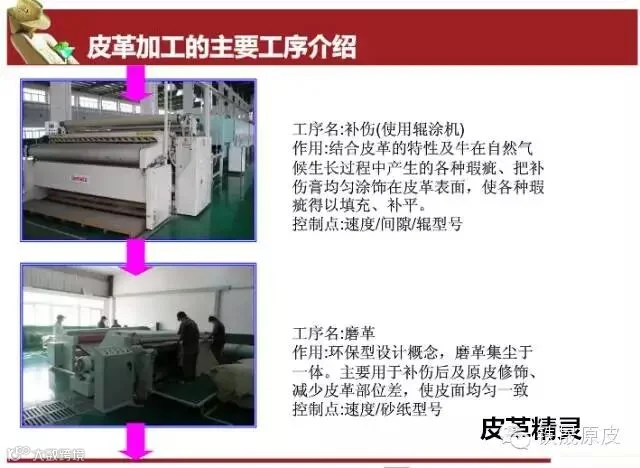

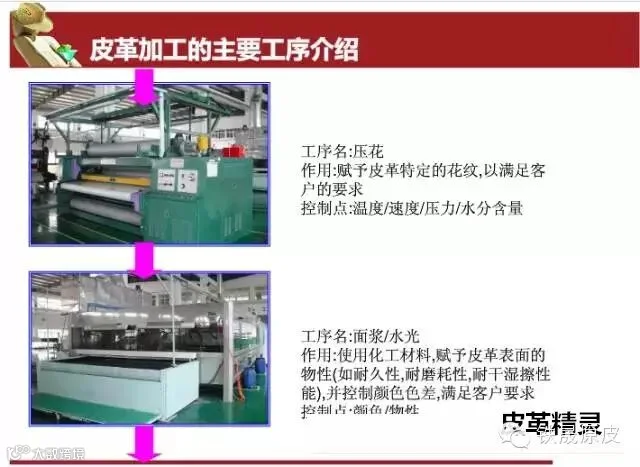

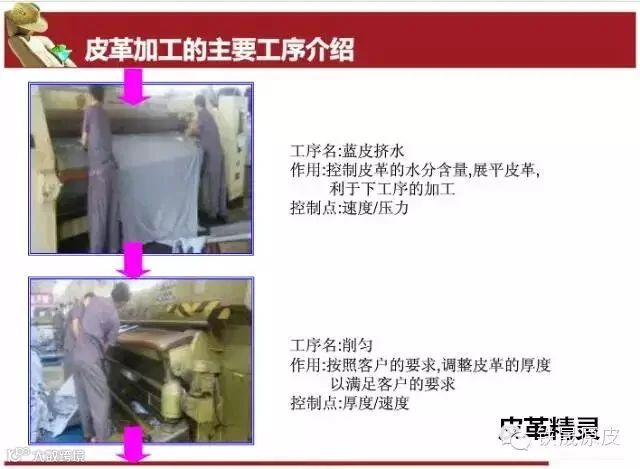

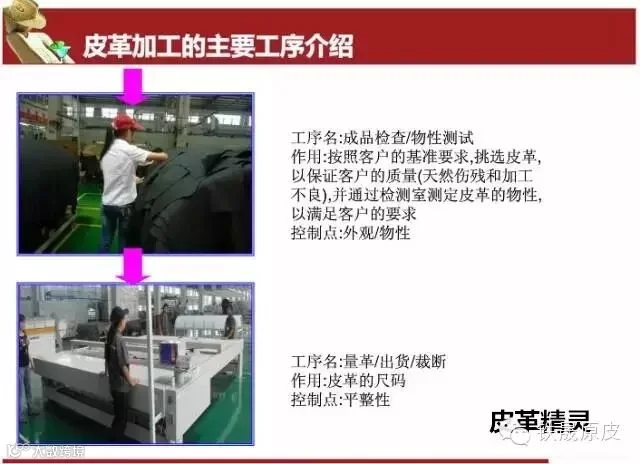

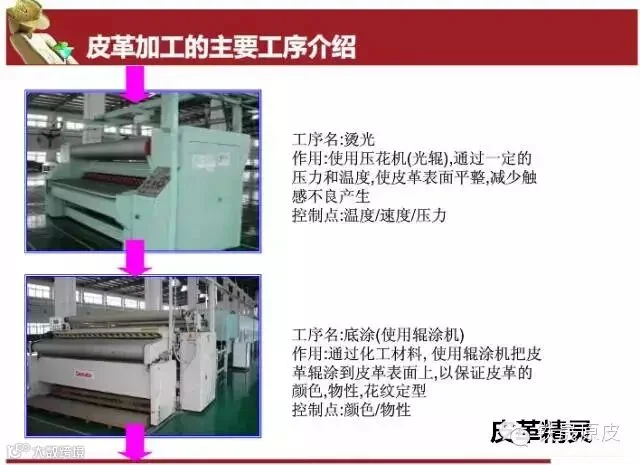

化料作用：
纯 碱：提高PH，脱脂
脱 脂 剂：洗涤清洁，帮助渗透。
杀 菌 剂：杀死或抑制细菌繁殖。
浸 水 剂：加速水分渗透
石 灰：提高PH，打开纤维并膨胀
浸 灰 剂：帮助石灰及碱类渗透
硫氢化钠：提高PH，松动毛根
硫 化 钠：提高PH，溶解皮毛
浸 灰 酶：去除皮垢及角质蛋白
硫 酸 铵：降低PH、去除石灰及皮膨胀
脱 灰 剂：降低PH、去除石灰及皮膨胀
软 化 酶：清洁皮面，软化纤维
防 霉 剂：防止霉菌生长。
盐 ：抑制酸膨胀
甲 酸：降低PH
硫 酸：降低PH
铬 粉：将皮鞣制成革
甲 酸 钠：帮助铬粉渗透，减少铬粉的收敛性
提 碱 剂：提高PH，使铬粉与皮结合
美国毛皮和皮革协会-牛种,饲养,屠宰,剥皮,修边,
原皮生意难，难在“信息不对称”，愁在“对接没效率”？
我们始终守在行业前线，挖资源、牵红线，就为打破这层壁垒。
金石环球，不只是对接平台，更是你能靠得住的原皮生意伙伴。
咨询热线：15606876699
