使用本仪器之前请仔细阅读下面的安全事项，并将本手册放在方便的地方以备随时查阅。
仪器只有按照本手册正确运输、存放、安装、使用和维护，才能保证安全无误地使用。
严禁未经专业培训，无专业仪器操作资质的人员使用本仪器。
严禁在不符合说明书规定的条件与要求下，违反操作规程安装与使用本仪器。
样品处理需要用到各种不同的酸，如盐酸、硝酸、氢氟酸等。大部分酸具有挥发性而且对人体有害，要做好各种防护措施。使用含HClO4的消解溶剂时，要控制好HClO4的量和消解温度等条件，安全才有保障，否则有燃烧、爆炸的危险。
【警告】任何未经厂家书面许可而对仪器进行的拆卸和修改都将导致厂家保修的失效。对由此所造成的人员伤亡和财产损失，厂家将不负任何责任。
| 目 录 |
| 一、概述 |
| 二、仪器性能指标 |
| （一）技术参数 |
| 三、仪器安装使用 |
| （一）仪器结构及外观尺寸 |
| （二）仪器安装方法及附件介绍 |
| 四、软件安装及界面说明 |
| （一）蓝牙驱动安装 |
| （二）软件安装 |
| （三）软件界面介绍 |
| 五、仪器操作过程 |
| （一）仪器开机与准备 |
| （二）样品消解 |
| （三）仪器清理 54 |
| 六、仪器日常维护、故障对策、注意事项 56 |
| （一）日常维护 56 |
| （二）故障对策 57 |
| （三）注意事项 58 |

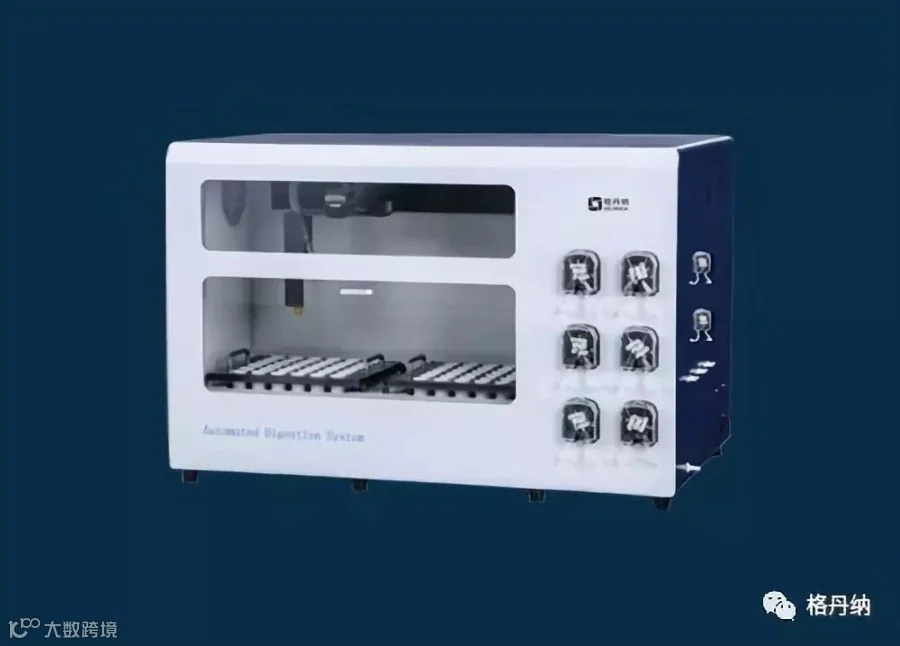

全自动消解仪是基于蓝牙无线控制技术，通过电脑监控消解仪的运行情况和实验情况，集自动加酸、自动摇匀、自动定容等功能于一身的高端消解设备。实验人员只需将样品放置在仪器内部的消解管架上，系统会按照预先设定的程序执行实验步骤，实验人员可远离酸雾环境，实现远程监控，同时也保护了实验人员的健康。本仪器配备两套独立消解系统，每套可单独处理36个样品，两套系统最大批处理量共为72个样品，方便用户对不同样品不同批量的处理要求，特别是可独立操作的两套消解系统，实验人员可以自行选择其中一套或两套进行实验，满足实验人员的人性化需求。此仪器可广泛应用于生物、化学、环保等行业的样品分析测试前处理。
二、仪器性能指标
（一）技术参数
样品处理数： 72位；
加热材质：镀特氟龙的石墨块；
加热功率：3000W；
测温方式：内置测温；
温度范围：室温～230 ℃；
试管架数量：2个（每个36位）；
试剂通道：8个；
试剂通道添加精度： ＜0.025mL或1%（Max:50mL）；
自动混匀、定容；
定容精度：＜1%( Max:50mL)；
降温方式：自动冷却降温；
高通量：一次可同时处理72个样品；
自带抽风系统，具有强排功能；
8个试剂通道可按需要连接各种试剂；
控制方式：蓝牙无线控制，支持100米遥控；
程序控温，最多可设置10个加热工步，满足实验室阶梯温度要求；
外形尺寸（单位：mm）：长1020×宽655×高650；
净重：约200Kg；
仪器安装使用
（一）仪器结构及外观尺寸

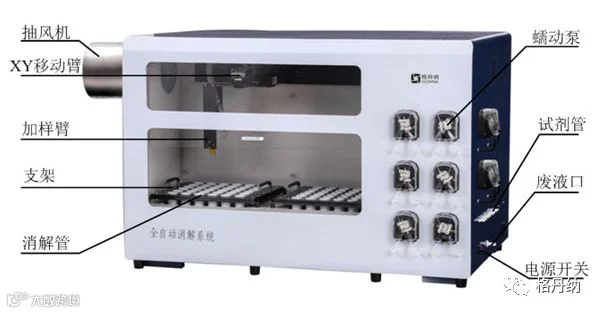

图 1仪器结构图

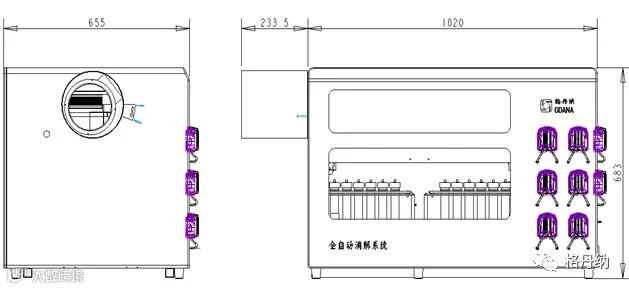

图 2外观尺寸图（单位：mm）
（二）仪器安装方法及附件介绍
（1）安装前检查
仪器开箱后应根据随机所附装箱清单核对全部配件，并检查是否有损坏，如有损坏请及时与供应商联系。基本配置清单如下：

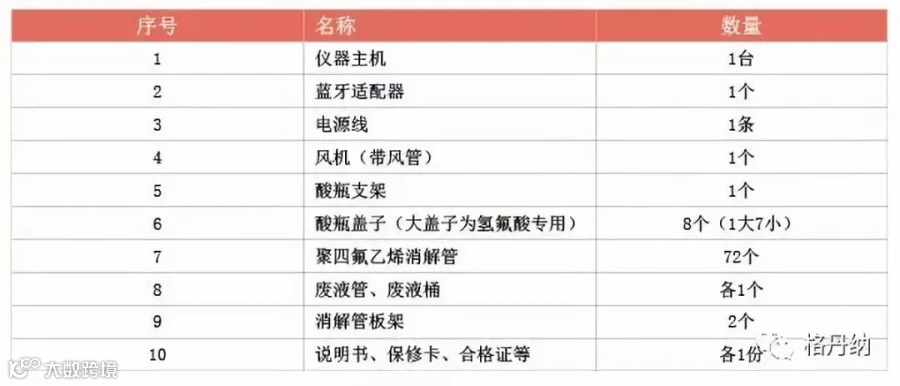

表1 仪器基本配置清单
（2）安装条件
电源配置应符合供电要求，必须配有地线，有单独的供电开关和保护装置，确保操作人员的用电安全。
本仪器的放置应远离大的用电设备，工作场地无震动，无腐蚀性液体，无强电磁干扰。
需要具备长130cm，宽80cm以上，可承重200kg以上的实验台。
实验室要有良好的通风条件。
（3）安装步骤
1.安装抽风机、通风管：

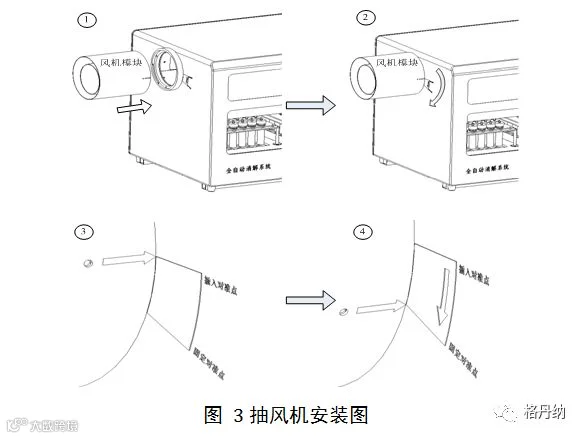

将抽风机的上的指示标志先对准仪器外壳上的标记点，插入对应卡位，然后顺时针转动抽风机直到抽风机的上的指示标志对准固定点的指示标志，如图3所示：
2.蠕动泵管的安装与拆卸
安装：打开蠕动泵盖，将软管沿泵头右侧放入，沿逆时针方向旋转泵头中央滚轮的突起部分，将软管带入泵头，待软管全部进入泵头后理顺。泵头内软管应自然延伸，不得扭曲，堆积。完成后把盖子盖上，并拧紧盖子上的螺丝以锁紧盖子。
拆卸：打开蠕动泵盖，将软管沿泵头右侧提起，一边沿逆时针方向旋转泵头中央滚轮的突起部分，一边将软管拉起，直到软管全部取出。
注意：每次实验结束后，应拆卸蠕动泵管，防止管路长期受压，失去弹性。
3.安装试剂管
试剂管穿过专用酸瓶盖子的大孔，然后插入装有酸的瓶子中，注意管子要伸到瓶底，然后拧紧酸瓶盖子。注意：通道1为氢氟酸专用，不能接其他试剂，其余通道可按用户需求自行设定。
4.安装废液管
废液管一头接仪器外壳的废液孔上，另一头穿过废液桶盖子上的孔大概插入8cm即可，使用过程中需保证废液管不会浸泡在废液中，以免影响排废液。
5.放置酸瓶架子
把酸瓶架子放在距离仪器右侧大约250mm处即可，实验时，将酸瓶放进酸瓶架子内，可防止酸瓶翻侧引起意外事故。
（4）消解管板的使用
消解管板是用来批量转移消解管的工具，板上有36个孔，孔的右下方标有孔的编号；板上有4个定位孔，放置时与支架上的定位销对应，起定位和限位的作用；板上有2个把手供实验人员使用。消解管板分A、B板：
①消解管板A上孔的编号为01~36，板的左下方有标识“A”，放置消解管板时，标识“A”应与支架上的标识“A”位置相对应（同在左下方）；

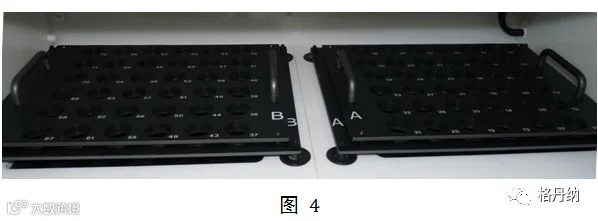

②消解管板B上孔的编号为36~72，板的右下方有标识“B”，放置消解管板时，标识“B”应与支架上的标识“B”位置相对应（同在右下方），如图4所示：

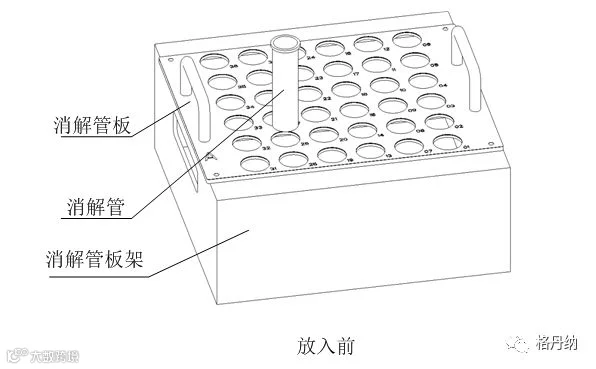

消解管板使用前可先放置在消解管板架上，然后将聚四氟乙烯消解管放进消解管板内，再一并放入到消解仪中，如图5所示：
图 5
注意：无论是否使用消解管板进行消解管的转移，在使用全自动消解仪的过程中，都应将消解管板放到仪器中，否则将影响加样精度。
四、软件安装及界面说明
（一）蓝牙驱动安装

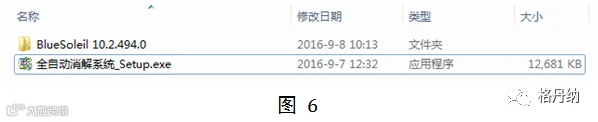

1.打开光盘，进入文件夹，如图6所示：

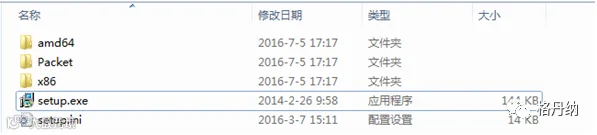

2.双击文件夹“BlueSoleil 10.2.494.0”进入蓝牙驱动安装文件夹，如图7所示，双击安装文件Setup.exe进入安装界面

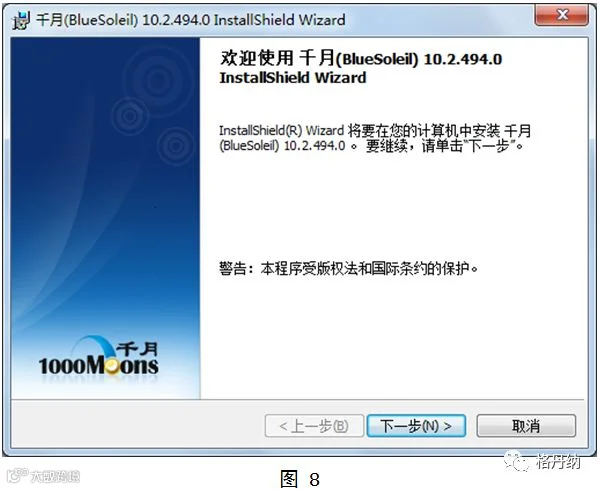

系统弹出欢迎界面，单击“下一步”继续安装，如图8所示：

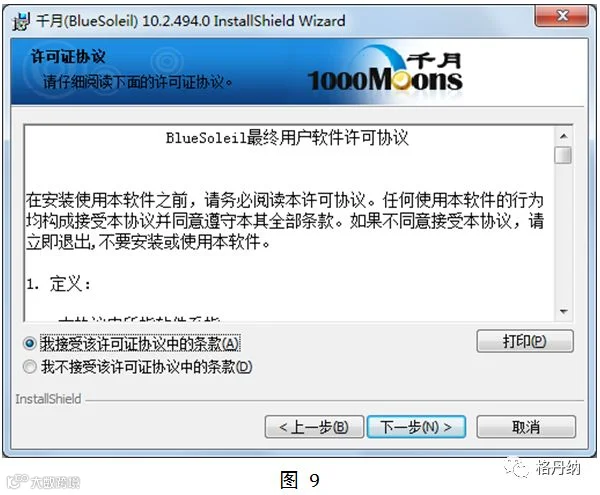

3. 系统弹出安装协议界面，点选“我接受许可证协议中的条款”，然后单击“下一步”继续安装，如图9所示：

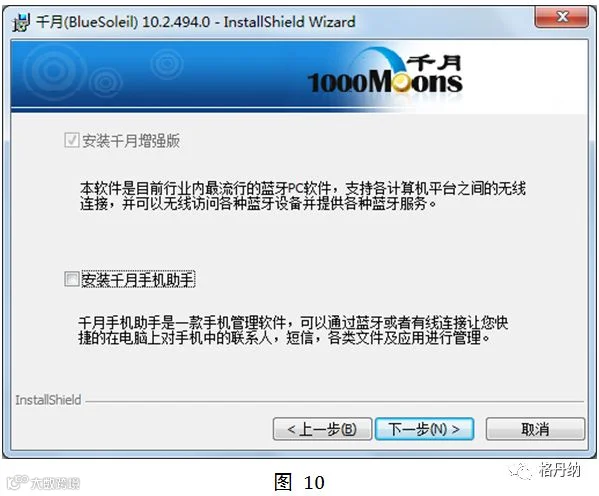

4. 系统弹出安装选项界面，注意此时不要勾选“安装千月手机助手”，然后单击“下一步”继续安装，如图10所示：

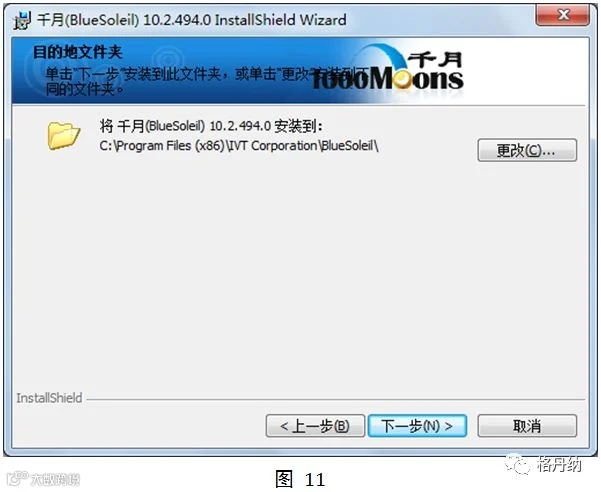

5. 系统弹出选择安装路径界面，选择合适的安装路径，然后单击“下一步”继续安装，如图11所示：

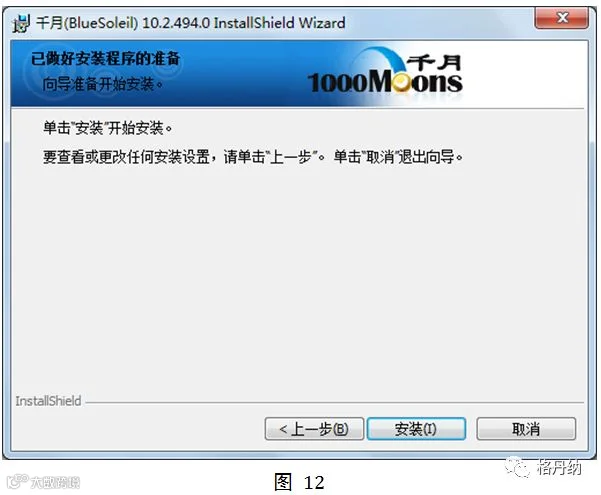

6. 系统弹出安装就绪界面，若需修改各步骤的安装参数设置，请点击“上一步”，然后在返回的界面中修改参数；若无需修改安装参数，请单击“安装”开始安装软件，如图12所示：

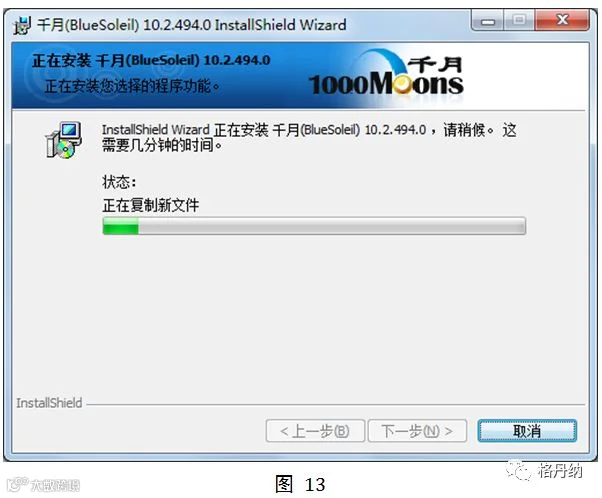

7.系统弹出安装进度界面，等待安装完成，如图13所示：

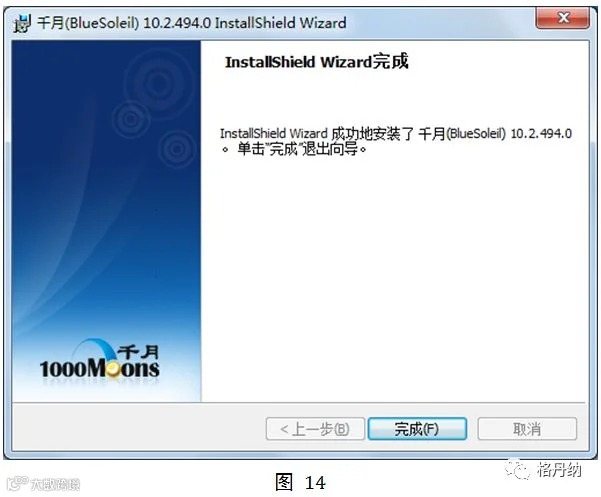

8. 软件安装完成后，弹出安装完成界面，点击“完成”结束安装，如图14所示：

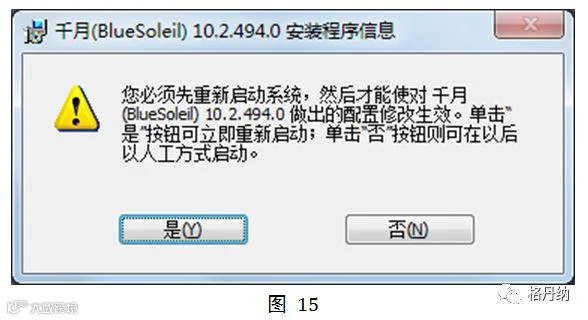

9.此时，系统弹出重启电脑提示，点击“是”重启电脑即可，如图15所示：
（二）软件安装

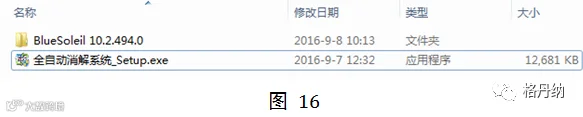

1. 打开光盘，进入文件夹，双击安装文件“全自动消解系统_Setup.exe”，如图16所示：

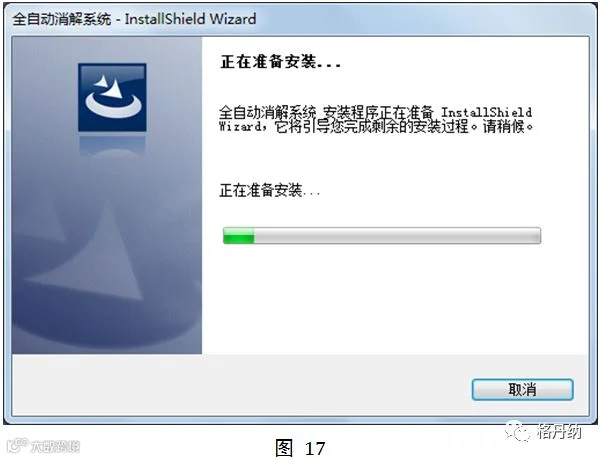

2.系统弹出准备安装界面，等待下一步操作，如图17所示：

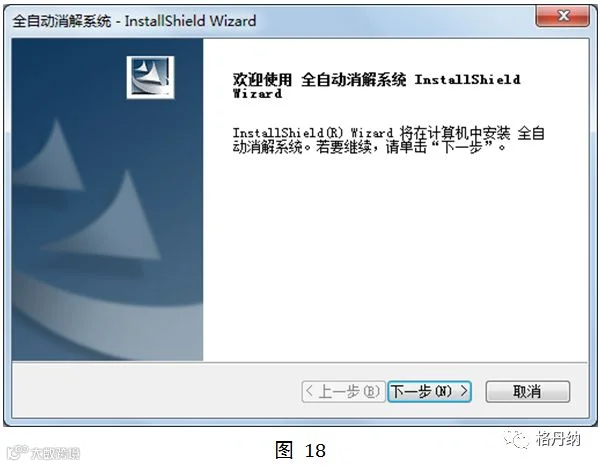

3.系统弹出欢迎界面，单击“下一步”继续安装，如图18所示：

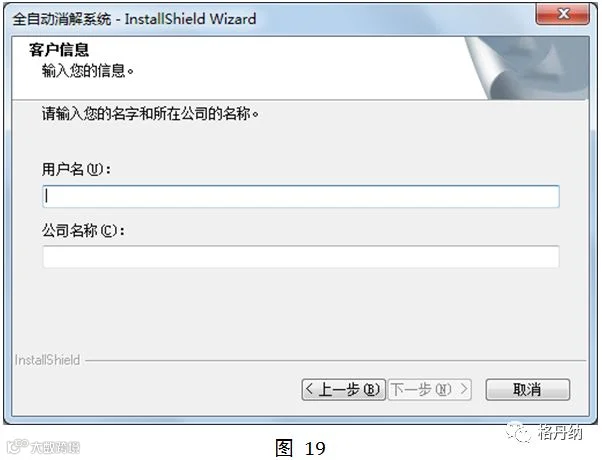

4.系统弹出用户信息界面，填写完整的用户信息后，单击“下一步”继续安装，如图19所示：

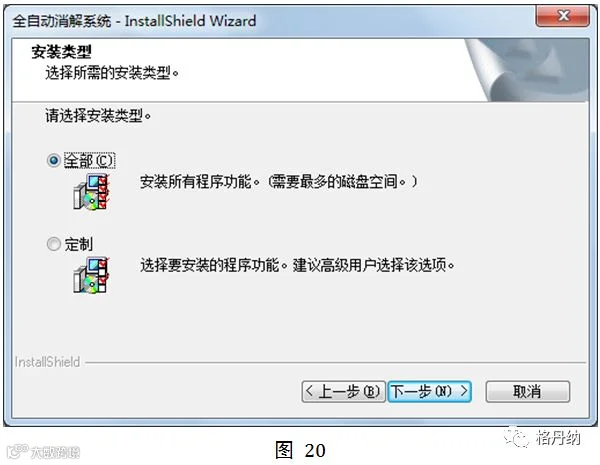

5.系统弹出安装类型界面，选择“全部”选项，单击“下一步”继续安装，如图20所示：

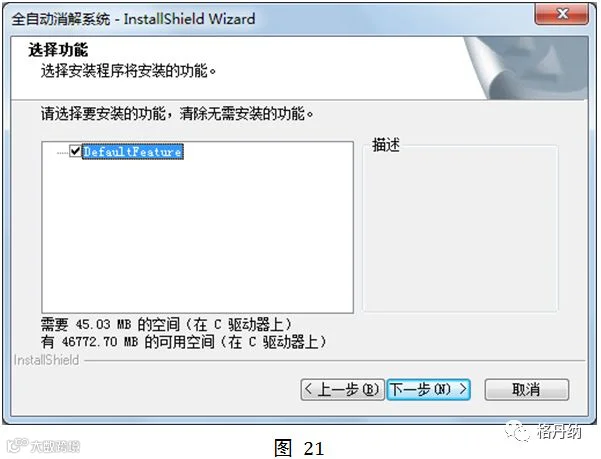

6.系统弹出定制选择界面，点选“DefaultFeature”，单击“下一步”继续安装，如图21所示：

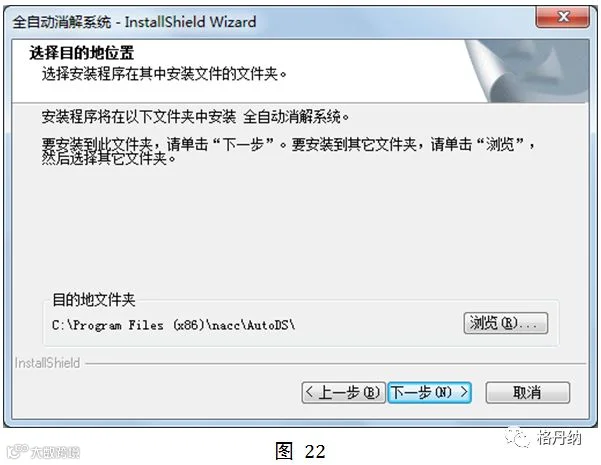

7.系统弹出安装路径界面，点击“浏览”选择软件安装的路径，单击“下一步”继续安装，如图22所示：

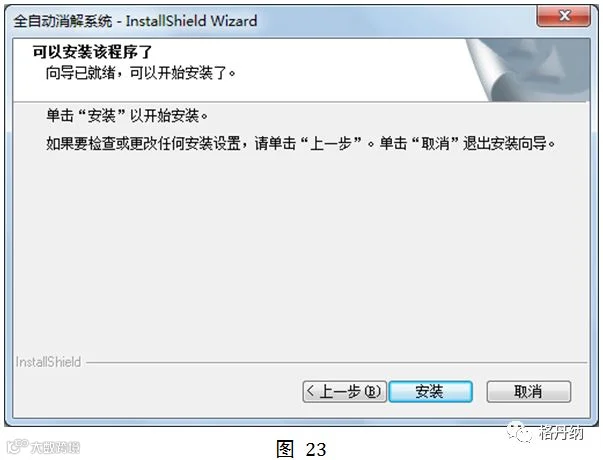

8.系统弹出安装就绪界面，若需修改各步骤的安装参数设置，请点击“上一步”，然后在返回的界面中修改参数；若无需修改安装参数，请单击“安装”开始安装软件，如图23所示：
9.系统弹出安装进度界面，等待安装完成，如图24所示：

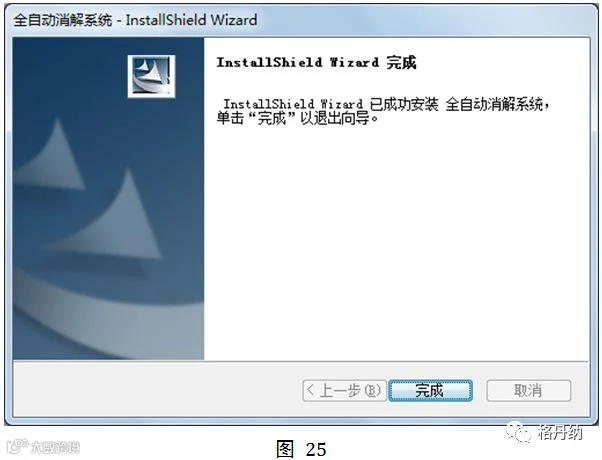

10.软件安装完成后，弹出安装完成界面，点击“完成”结束安装，如图25所示：
（三）软件界面介绍

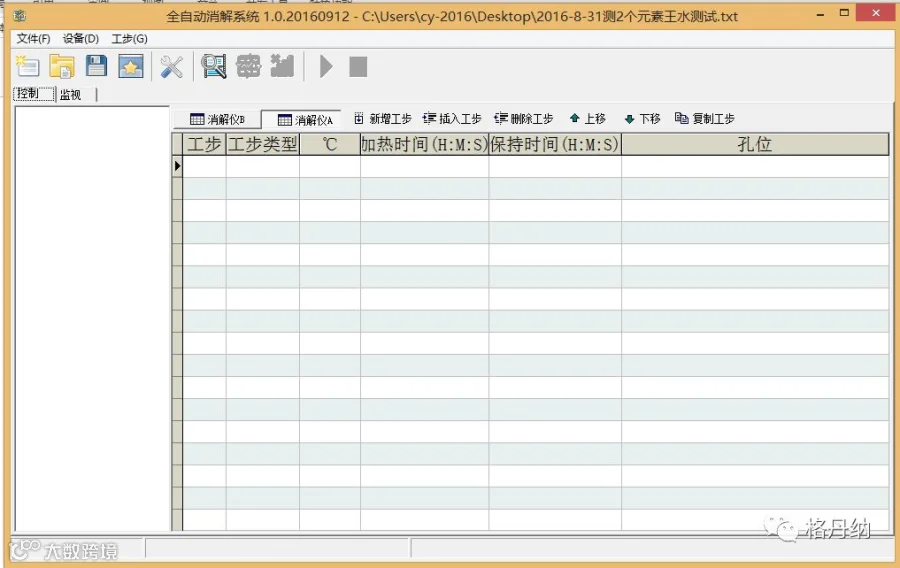

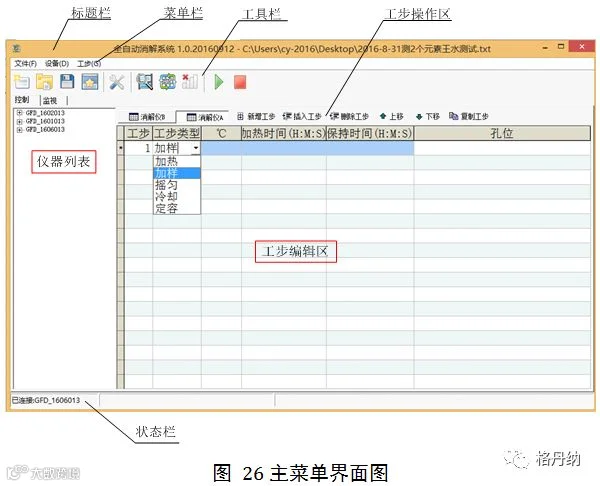

（1）软件主界面
双击软件图标
，打开软件，如图26所示：
主界面包括标题栏、菜单栏、工具栏、工步编辑区、工步操作区、仪器列表、状态栏等。
工具栏功能简介：
新建程序：单击该图标新建程序，同时把正在编辑的工步清空。
打开程序：单击该图标打开原来保存的程序。
保存程序：单击该图标保存正在编辑的程序。
另存程序：单击该图标另存正在编辑的程序。
查找设备：单击该图标搜索当前仪器。
系统设置：单击该图标更改系统设置。
连接设备：单击该图标连接选定的仪器。
断开连接：单击该图标断开当前连接。
启动工步：单击该图标启动执行工步。
停止工步：单击该图标停止执行工步。
（二）系统参数设置界面
点击“
”（或点菜单栏的“设备”→“系统设置”）进入系统参数设置界面。

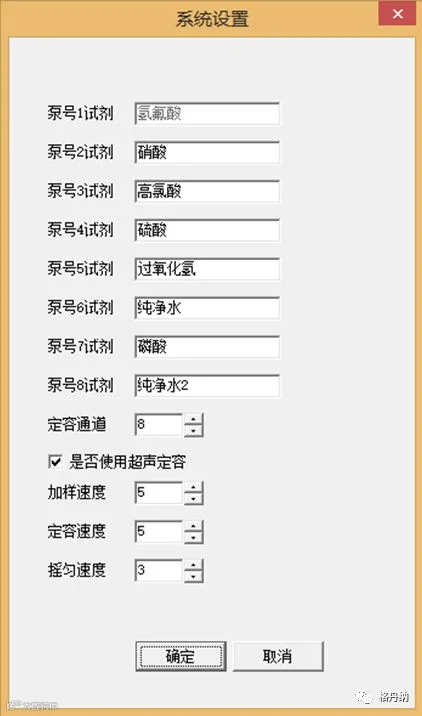

图 27系统设置界面图
系统设置页面主要定义各管路使用的试剂。其中，“定容通道”请选择使用纯净水的通道（如图5中的8通道）。在“是否使用超声定容”选项中，打钩则使用超声定容（即使用超声波传感器读取当前液位数值，然后系统自动计算出当前液位数值与用户设定的定容体积所对应的液位数值的差值，系统根据此差值自动添加相应体积的试剂）；不打钩则使用蠕动泵定容（即在消解完成，剩余极少量样品时，直接加固定体积的纯净水）。加样速度、定容速度、摇匀速度为出厂设置，禁止随意更改。
（三）消解工步设置

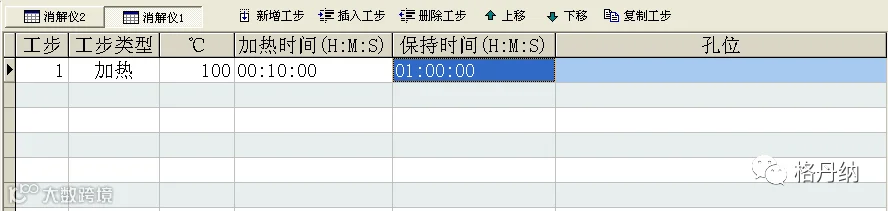

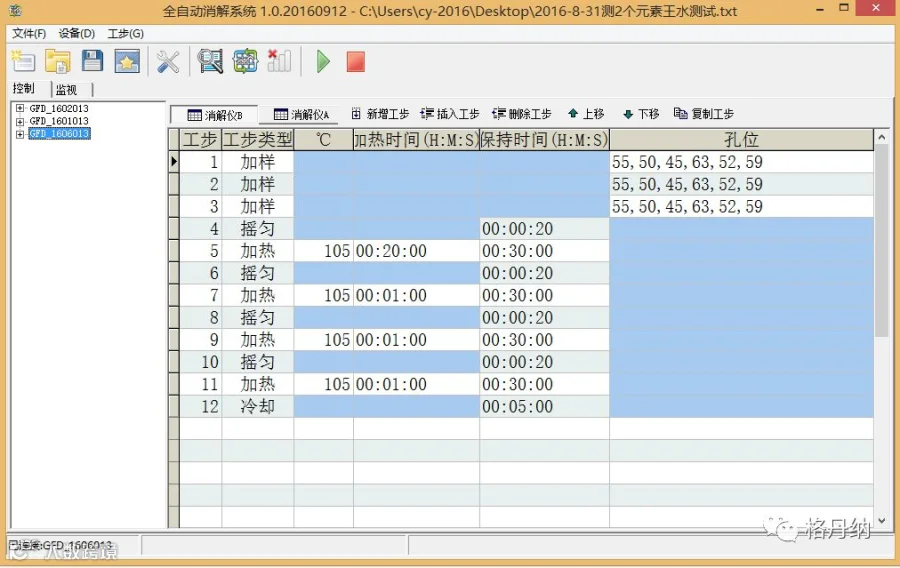

如图28所示，在主界面的工步设置区，点击“工步类型”，可选“加热”、“加样”、“摇匀”、“冷却”、“定容”工步。其中“加热”工步中，后面的参数设置“oC”一栏为目标温度，“加热时间”为由当前温度升至目标温度所需时间，“保持时间”为升至目标温度后，保持该温度的时长，时间格式：时：分：秒。四）
图 28消解工步设置图
（四）加样设置界面
如图29所示，首先选择试剂通道和需要添加的体积，然后双击选择孔号，即可设置好添加的试剂和用量及加入试剂的孔号。单击孔号可以看到该孔设置的值。
图 29加样界面设置图
（五）定容设置界面

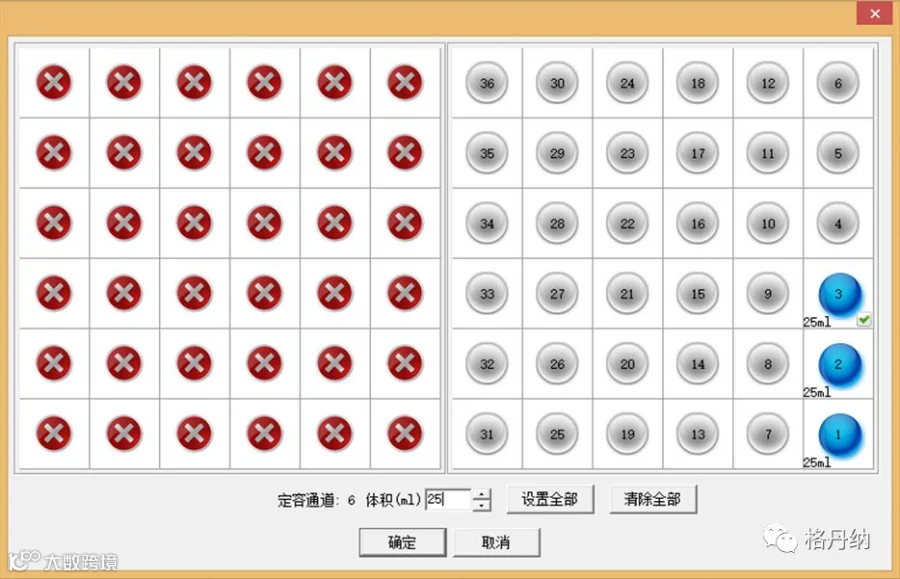

在设置本界面之前，需预先在“系统设置”界面里面设置定容通道，具体可参考“系统设置”界面介绍。如图30所示，在本界面中，先设置体积数值，然后双击选择孔号，则设置好要定容的体积及孔号，单击孔号可以看到该孔设置的值。注意：检查系统设置中的“定容通道”对应的管路是否已经接入纯净水中。
图 30定容界面设置图
（六）手动功能

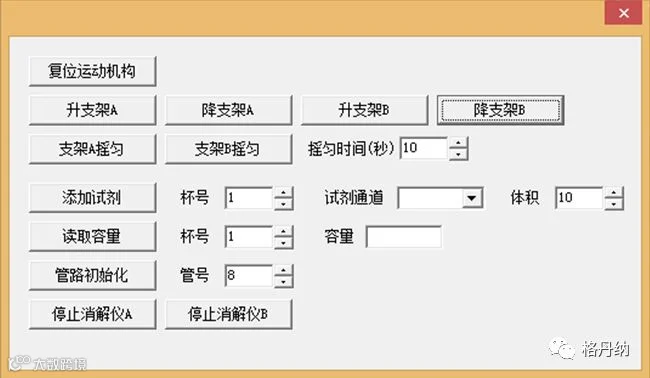

点击菜单栏“工步”，选择“手动功能”，软件会弹出手动功能界面，界面提供多种单步功能，操作人员可根据实际情况使用，如图31所示：
图 31手动功能界面图
手动功能简介：
复位运动机构：单击该按钮可复位XY移动轴；
升支架A：单击该按钮可升起消解仪A侧的消解管支架；“升支架B”功能与此相同；
降支架A：单击该按钮可降下消解仪A侧的消解管支架；“降支架B”功能与此相同；
支架A摇匀：单击该按钮可摇匀消解管支架A中的样品；“支架B摇匀”功能与此相同；
摇匀时间：可设置摇匀时间长短，单位：秒（s）；
添加试剂：可设置要添加试剂的孔号，选择所需的通道添加试剂（即选择酸），设置需要添加的体积（单位ml），设置完成后，点击该按钮，系统会按照设置内容自动添加试剂；
读取容量：设置要测量体积的孔号，然后点击该按钮，系统会自动读取该孔号消解管内的液体体积，然后显示在容量方框内；
管路初始化：把蠕动泵管夹入蠕动泵头里面，把试剂管路插入到对应的试剂中，设置管号（即试剂通道号），然后点击该按钮，蠕动泵会把试剂吸入并充满管路，做好实验前准备；试剂添加完毕后，也可使用该按钮清洗管路或排空管路；
停止消解仪A：单击该按钮可终止消解仪A的加热功能；
停止消解仪B：单击该按钮可终止消解仪A的加热功能；
注意：在程序运行过程中，不能使用手动功能。
五、仪器操作过程
（一）仪器开机与准备
（1）启动仪器
打开全自动消解仪电源开关，所有运动机构自动复位，风机自动启动。
（2）启动软件

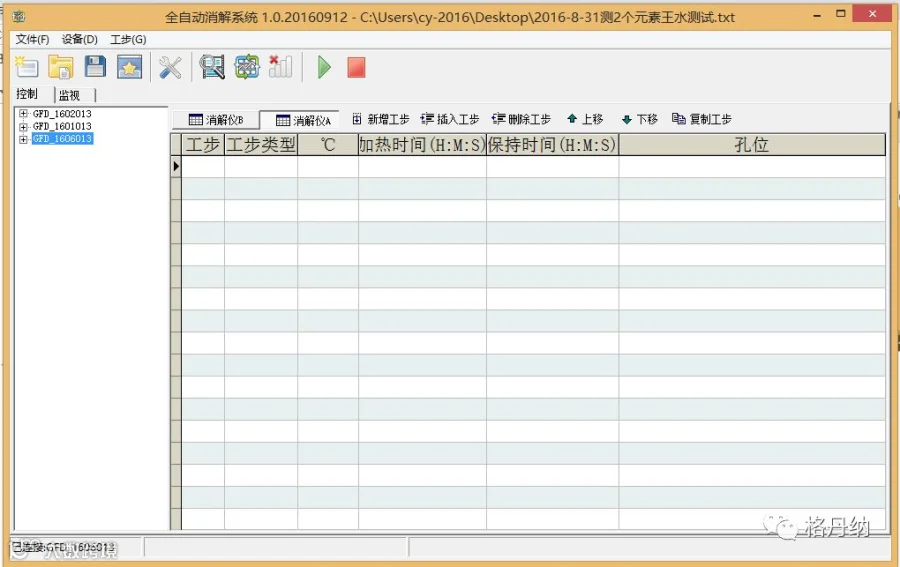

打开软件，如图32所示：
图 32
注意：电脑的休眠将导致蓝牙驱动程序关闭，影响通讯和消解过程的正常运行，因此应关闭电脑的休眠功能。
不同Windows系统下的设置可能不尽相同，下面以Win8为例，设置过程如下：

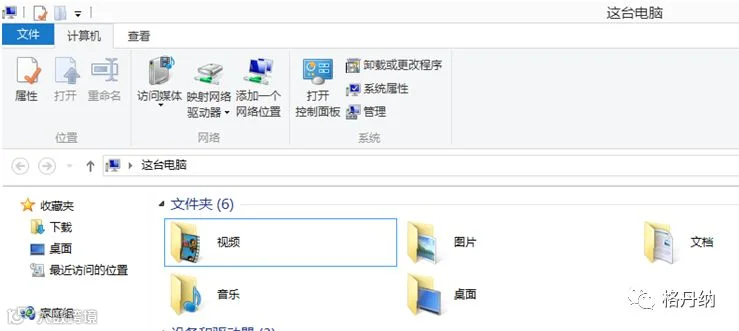

A.双击桌面图标
，进入如图33所示界面：
图 33

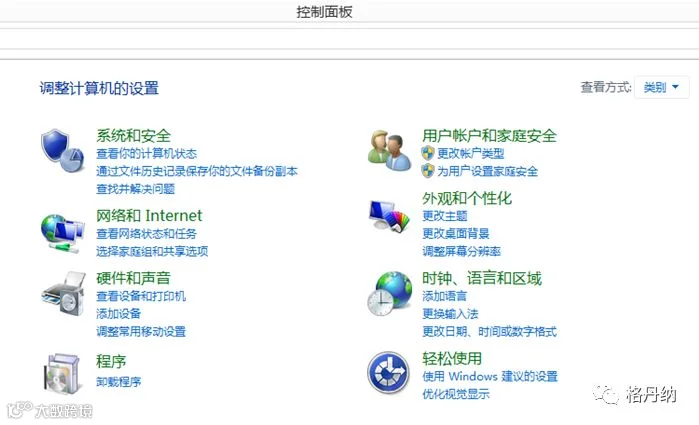

B.点击“打开控制面板”，进入如图34所示界面：
图 34

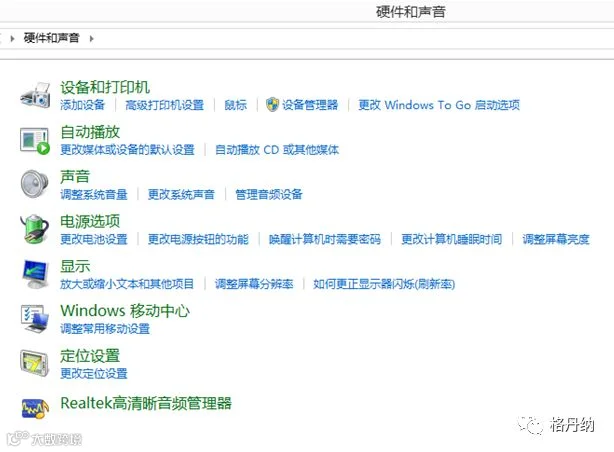

C.点击“硬件和声音”，进入如图35所示界面：
图 35

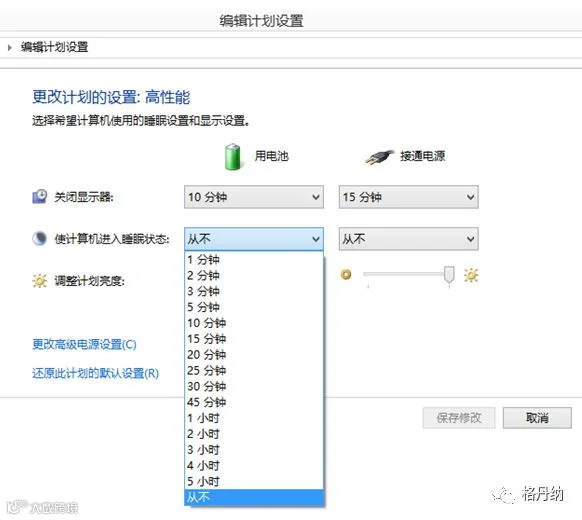

D.点击“更改计算机睡眠时间”，进入如图36所示界面，在“使计算机进入睡眠状态”的两个下拉选项中选择“从不”选项，然后点击“保存修改”即可。
图 36
（3）查找仪器
在主界面点击
，电脑开始搜索仪器。如果搜索成功，在软件左侧的控制栏会显示仪器编号，如图37所示：
图 37
单击选中与本机对应的仪器编号，再单击主界面 连接仪器。连接成功后，在状态栏显示“已连接GFD_XXXXX”，如图38所示：
图38
（4）接入试剂
把需要使用的酸按照对应的通道接入到对应的试剂通道中(特别提醒：通道1为氢氟酸专用)，然后把试剂管路上的盖子与酸瓶配合拧紧。
（5）实验前检查
检查各通道的酸与软件中设置的通道是否一致，检查试剂余量是否充足； 检查废液管是否插入废液桶中，检查废液桶液位是否超出限定液位标志，如图39所示；若超限，请先清理废液，再进行下一步操作。
图 39
（6）管路初始化
A．安装蠕动泵：按照实验需求，安装所需管道的蠕动管。
B．初始化各条试剂管：点击菜单→“工步”→“手动功能”→“管路初始化”，依次初始化各个通道。
注意：设置初始化的管路应与实际管路相对应。
（二）样品消解
（1）放置样品
把称量好的样品加入消解仪配套的聚四氟乙烯管中，然后把聚四氟乙烯管放进全自动消解仪的孔中，关上活动门，注意要记住所放孔位的号码，在后续设置工步时要选择样品所在的孔位。
（2）设置工步
本仪器及软件提供消解仪A、消解仪B两套消解设备，既可选择消解仪A或消解仪B进行单侧消解实验，也可同时选择两台消解设备设置相同或不同的工步进行消解实验，具体介绍如下：
1. 使用单侧进行消解实验

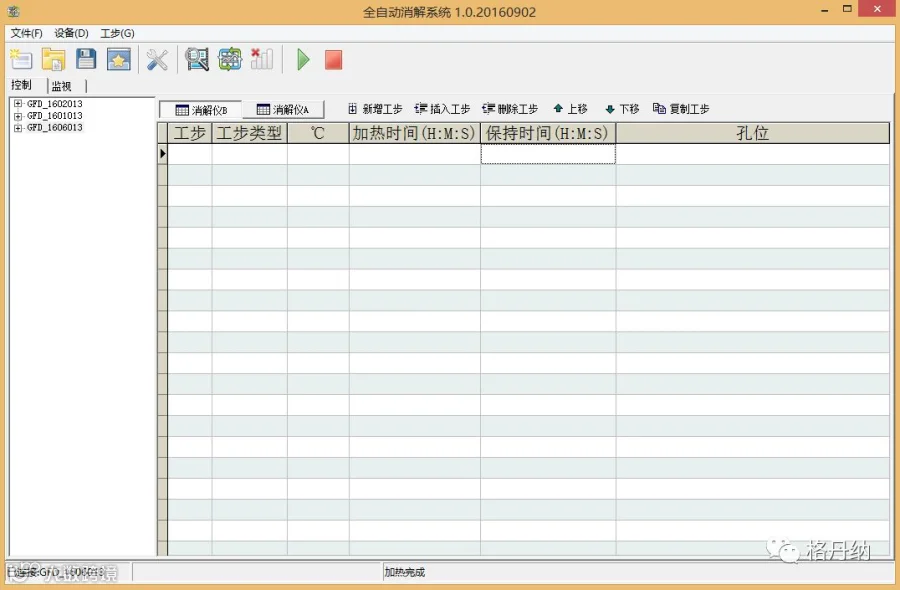

点击如图36中红色框所示位置选择“消解仪A”或“消解仪B”，图36为选中“消解仪A”状态，然后在工步编辑区编辑工步，完成后点击
即可；此时，“消解仪B”工步编辑区为空白状态，如图40、图41所示：
图 40 选中消解仪A编辑工步
图 41 消解仪B状态
2. 同时选择两台消解设备进行消解实验

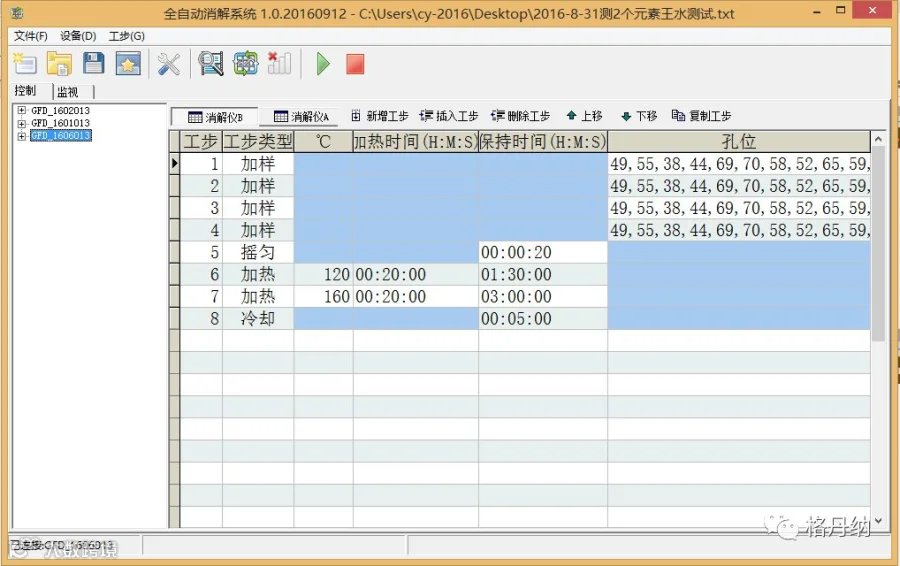

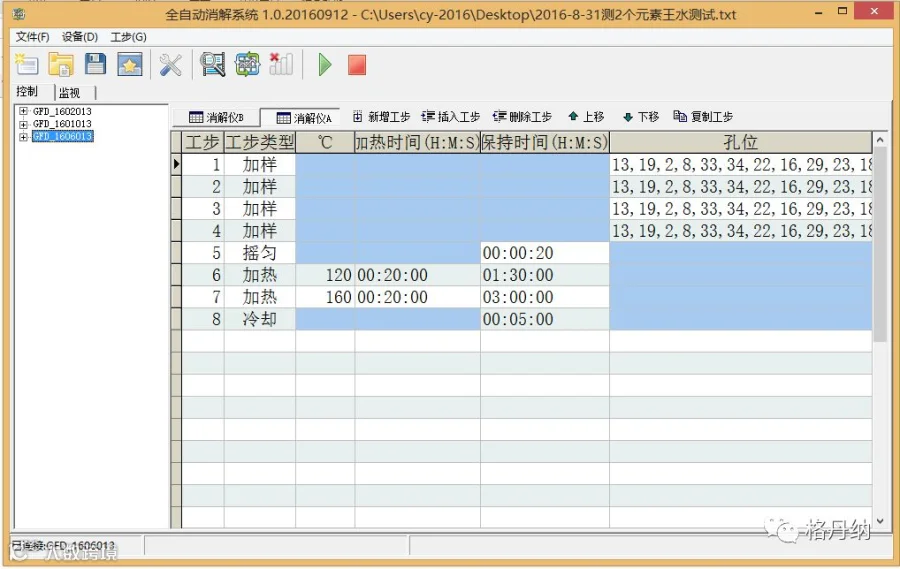

① 同时选择两台消解设备设置相同工步进行消解实验：在“消解仪A”或“消解仪B”单侧设置完工步后，点击工步操作区的按钮“复制工步”，此时系统自动把当前设置的工步复制到另一台消解仪中，完成后点击
，消解仪A和消解仪B会执行相同的工步，如图42、图43所示：
图 42在消解仪A编辑工步
图 43从消解仪A复制到消解仪B的工步
② 选择两台消解设备设置不同工步进行消解实验：点击选择“消解仪A”设置工步；完成后点击选择“消解仪B”设置工步，完成后点击
即可，如图44、图45所示：
图 44在消解仪A编辑工步
图 45在消解仪B编辑工步
工步编辑具体操作如下

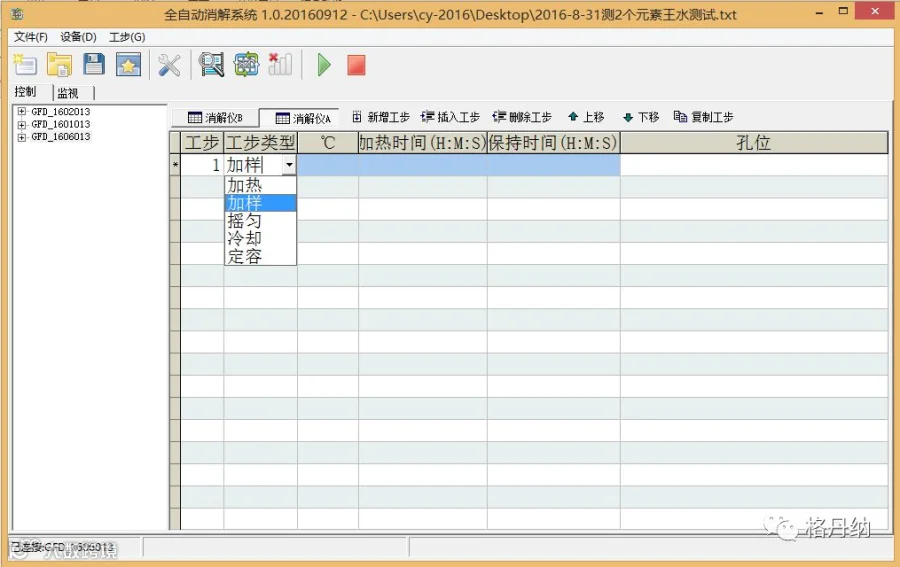

首先选择“消解仪A”或“消解仪B”进行样品处理，点击“工步类型”下的表格，变成下拉选项，此时可以选择“加热、加样、摇匀、冷却、定容”操作，如图46所示：
图46

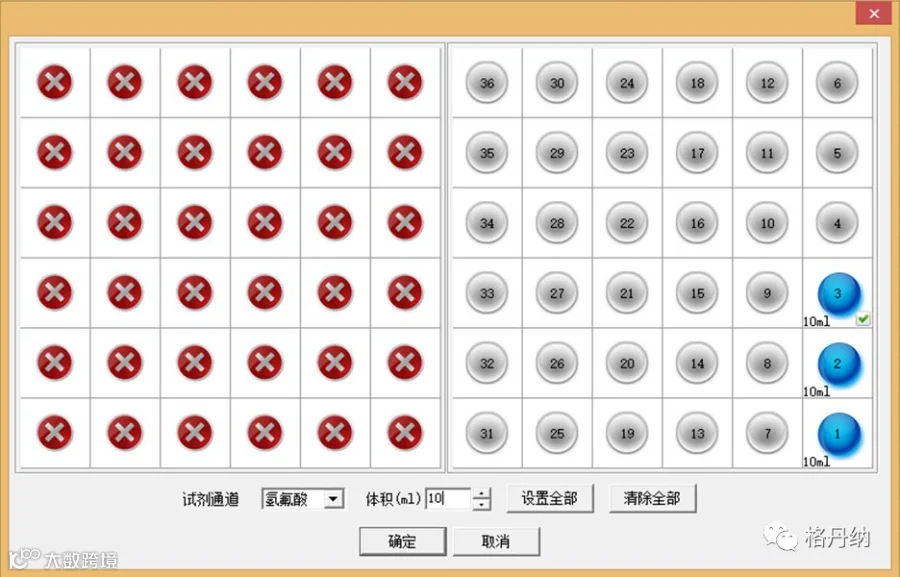

以加样设置为例。首先选择试剂通道，填写需要添加的体积，然后选择要添加试剂的孔号，设置完成后按“确定”退出，则加样工步设置完成，如图47所示：
图 47
其他工步设置，操作如下
选择“加热”工步，点击
栏可设置目标温度，点击加热时间栏和保持时间栏分别设置加热时间和温度保持时间。
选择“加样”工步，则点击“孔位”下的表格，出现
按钮，点击进入加样设置界面（参考加样设置界面）。
选择“摇匀”工步，在保持时间栏设置摇匀时间。
选择“冷却”工步，在保持时间栏设置冷却时间。
选择“定容”工步，则点击“孔位”下的表格，出现
按钮，点击进入定容设置界面（参考定容设置界面）。
工步设置完成后可点击
保存程序，如图48所示：
图 48
（3）运行工步
设置完工步后，单击

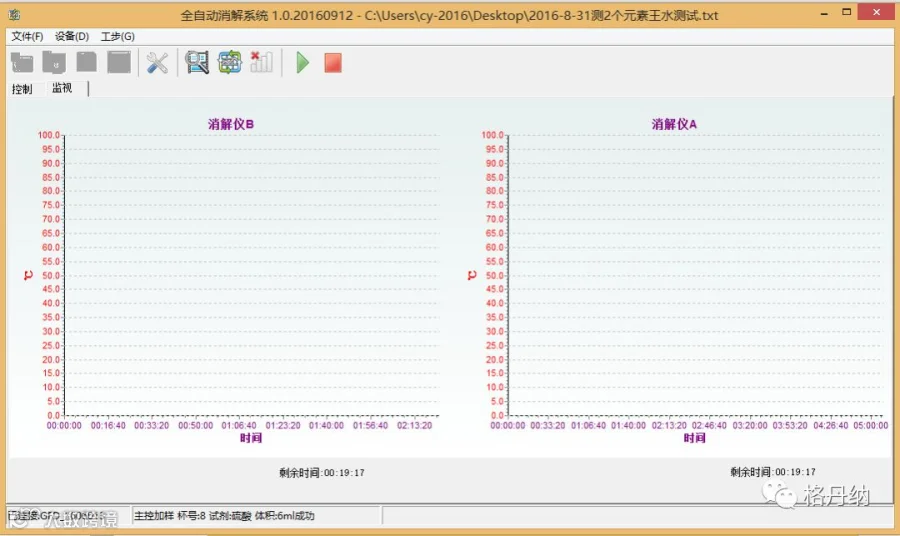

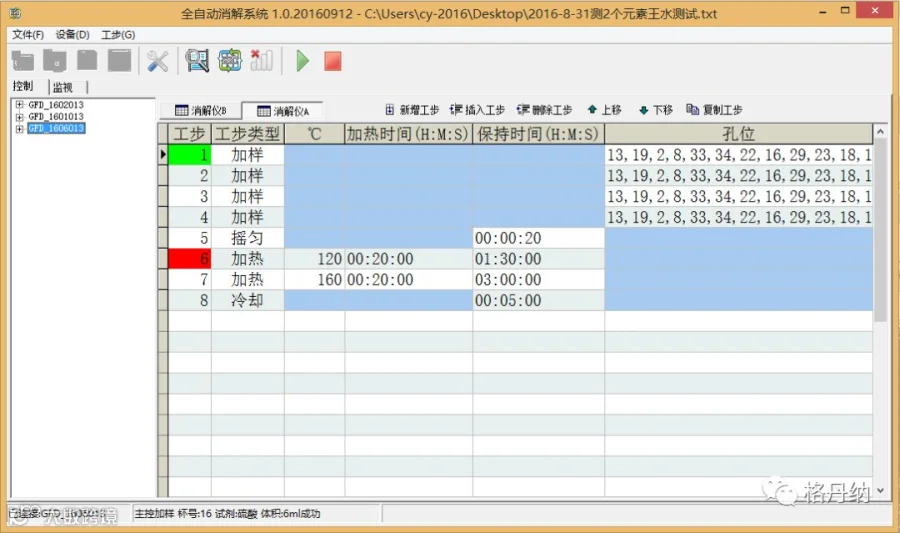

运行工步。程序界面跳到监控界面，实时显示消解的温度曲线，并且开始执行设定的工步如图49所示；点击“控制”按钮可切换至工步编辑界面查看工步运行情况，在工步编辑区第一列中，显示绿色背景为正在执行的工步，显示红色背景为正在执行的加热工步，如图50所示：
图 49
图 50
注意：实验时需把仪器的活动门拉下（轻拉慢放），防止酸雾逸出。
（三）仪器清理
（1）管路清洗
做完实验后，应尽快将各管路从酸瓶中取出，并放进纯净水中，清洗管路（点击菜单→“工步”→“手动功能”→“管路初始化”）；清洗完后，将管路从纯净水中取出，使用“管路初始化”排空各管路。 注意：各管路从酸瓶取出后，酸瓶应立即用原瓶盖拧紧，防止倾倒或挥发。
（2）关闭仪器
检查全部运动机构是否复位，如果有运动机构未复位，请使用手动功能复位。然后关闭全自动消解仪电源开关，此时风机自动停止工作。
（3）卸下蠕动泵管
把所有蠕动泵管从泵头里面卸下，防止管路长期受压，失去弹性。
（4）清洁仪器
用湿布将仪器内部清洁干净，然后关上活动门，防止加热模块积尘，影响传热效率。
1、仪器做完实验或长期不使用时，需要用纯净水清洗管路，操作与管路初始化功能相同，清洗完后，需将管路里的水排空，此时把放在水里的管路拿出放在空杯子上，然后再按管路初始化功能进行操作；排空后将蠕动泵管从泵头里拆出；
2、定期用湿布对升降支架、面板、石墨块等进行清洁，防止长期累积造成腐蚀或损坏；
3、仪器不使用时，应关闭电源，拔掉电源插头；
4、定期检查废液桶的液位是否超出极限，若超出，请及时处理废液，以免废液溢出 。
| 故障 | 可能原因/处理方法 |
| 设备初次连接失败 | 蓝牙连接失败： 重启电脑，打开软件重新连接 |
| 工作过程通讯失败 | 通讯错误： 记下程序执行到哪一步，然后退出软件。重新打开软件，进入手动功能，复位XY轴和支架。调出之前的程序，将已经执行的工步删除后，重新运行工步 |
| 蠕动泵不转动 | 管路卡死： 卸下蠕动泵管，打开软件，点击“工步”→“手动功能”→“初始化管路”，如果蠕动泵能转动，则重新正确安装蠕动泵管 |
蠕动泵失效： 联系厂家更换 |
|
| 支架不能升降 | 传感器错误： 打开软件，点击手动功能，点击降支架。此时支架尝试复位，若复位成功则可再进行升降操作；若复位不成功，则联系厂家维修 |
1、电脑不要休眠，否则会使蓝牙驱动程序关闭，不能通讯。
2、实验前要用酸清洗管路，检查酸的用量是否足够，各管路对应的酸的类型要反复核对。
3、如果进行定容操作，则需要使用厂家标配已经校准过的消解管，消解完成后，要冷却至常温才能进行定容操作。
4、如需人员服务请致电：400-850-9050
