视频电平测试仪采用硬件高频采样和处理技术，快速准确测量视频信号电平。当仪表接收到视频图像信号时，将自动测量视频信号的峰峰值电平、同步电平和突发电平（也称为色度电平）。PAL制式时，显示单位为mV，NTSC制式时，显示单位为IRE。
NTSC |
视频信号电平 |
140±15IRE |
色度电平（突发电平） |
40±5IRE |
|
同步信号电平 |
40±5IRE |
|
PAL |
视频信号电平 |
1000±200mV |
色度电平（突发电平） |
300±35mV |
|
同步信号电平 |
300±35mV |

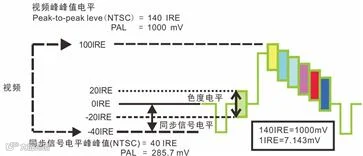

PEAK视频峰值电平：测量视频信号的峰峰值，视频峰值电平PAL制式是1000±200mV（NTSC制式140±15IRE），电平过低会导致图像暗淡，降低动态范围；电平过高会导致虚影，降低清晰度。
SYNC同步信号电平：测量视频同步脉冲的幅度，用于判断视频电平是否正确和同轴电缆的连通性。同步电平范围PAL制式是300±35mV (NTSC制式40±5IRE),电平过低会导致图像断裂或滚动；电平过高会降低图像色彩层次和动态范围。
COLORBURST色度电平：测量摄像机的色彩突发电平，判断同轴电缆是否适用于最好的传输细节和色彩。色度的标准电平PAL制式是280mV(NTSC制式40 IRE)。色度电平低时，颜色将变得不鲜艳，监视器接收图像时，画面细节会丢失，甚至会变成黑白；色度电平太高时，图像显示会出现光斑，影响画面的细节和清晰度。同轴电缆太长会降低色度电平。
使用说明：
1. 电池连接
本设备采用9V电池供电，产品出厂时，不配备电池。使用前，请连接好电池。
2. 开关机
右侧开机键拔向ON时，仪表开机工作，显示屏显示测量到的电平值。当仪表长时间没有采集到视频信号输入时，仪表会进入休眠省电状态，休眠状态下仪表会耗电，只是降低功耗，延长电池工作时间。测量完毕请及时关闭电源，即将电源开关键拔向OFF。
3. 显示屏背光：
左侧背光开关键处于ON时，背光开启，处于OFF时，背光关闭。
注：背光亮时会增加仪表的功耗，缩短电池工作时间。
4. 75Ω Hi-Z阻抗开关：
仪表的IN接口连接视频监控摄像机时，而OUT不连接监视器时，请将阻抗开关拔向75Ω。当仪表BNC IN接视频监控摄像机，BNC OUT接监控器时，请拔向Hi-Z。
5. 显示说明
①PAL/NTSC：制式显示，显示视频输入制式。
②75Ω/Hi-Z：阻抗显示，显示当前阻抗开关选择的状态。
③低电量警告显示。
④峰值：显示视频信号的峰峰值。
⑤同步：显示视频信号的同步电平。
⑥突发：显示视频信号的突发电平（色度电平）。
注：PAL制式时，测量单位为mV，NTSC制式时，单位为IRE。
技术参数：
峰峰值: 500-1600mV
同步电平：80-500mV
突发电平：80-500mV
外观尺寸：122mm x64mm x 32mm
重量: 100g
电池: 9V PP3
工作时间：13小时（南孚9V 6LR61）
