看了这么多年的图纸和图集，可对于一些不常见的图纸构件代号依然很陌生！
干了这么多年的土建，对于机电专业图纸仍然头大。其实专业图纸难就难在复杂的代号。今天为大家奉上图纸代号最全合集！
名称 |
代号 |
名称 |
代号 |
板 |
B |
屋架 |
WJ |
屋面板 |
WB |
托架 |
TJ |
空心板 |
KB |
天窗架 |
CJ |
槽形板 |
CB |
框架 |
KJ |
折板 |
ZB |
刚架 |
GJ |
密肋板 |
MB |
支架 |
ZJ |
楼梯板 |
TB |
柱 |
Z |
盖板或沟盖板 |
GB |
框架柱 |
KZ |
挡雨板或檐口板 |
YB |
构造柱 |
GZ |
吊车安全走道板 |
DB |
暗柱 |
AZ |
墙板 |
QB |
承台 |
CT |
天沟板 |
TGB |
基础 |
J |
梁 |
L |
设备基础 |
SJ |
屋面梁 |
WL |
桩 |
ZH |
吊车梁 |
DL |
挡土墙 |
DQ |
单轨吊车梁 |
DDL |
地沟 |
DG |
轨道连接 |
DGL |
柱间支撑 |
ZC |
车档 |
CD |
垂直支撑 |
CC |
圈梁 |
QL |
水平支撑 |
SC |
过梁 |
GL |
梯 |
T |
连系梁 |
LL |
雨篷 |
YP |
基础梁 |
JL |
阳台 |
YT |
楼梯梁 |
TL |
梁垫 |
LD |
框架梁 |
KL |
预埋件 |
M- |
框支梁 |
KZL |
天窗端壁 |
TD |
屋面框架梁 |
WKL |
钢筋网 |
W |
檩条 |
LT |
钢筋骨架 |
G |

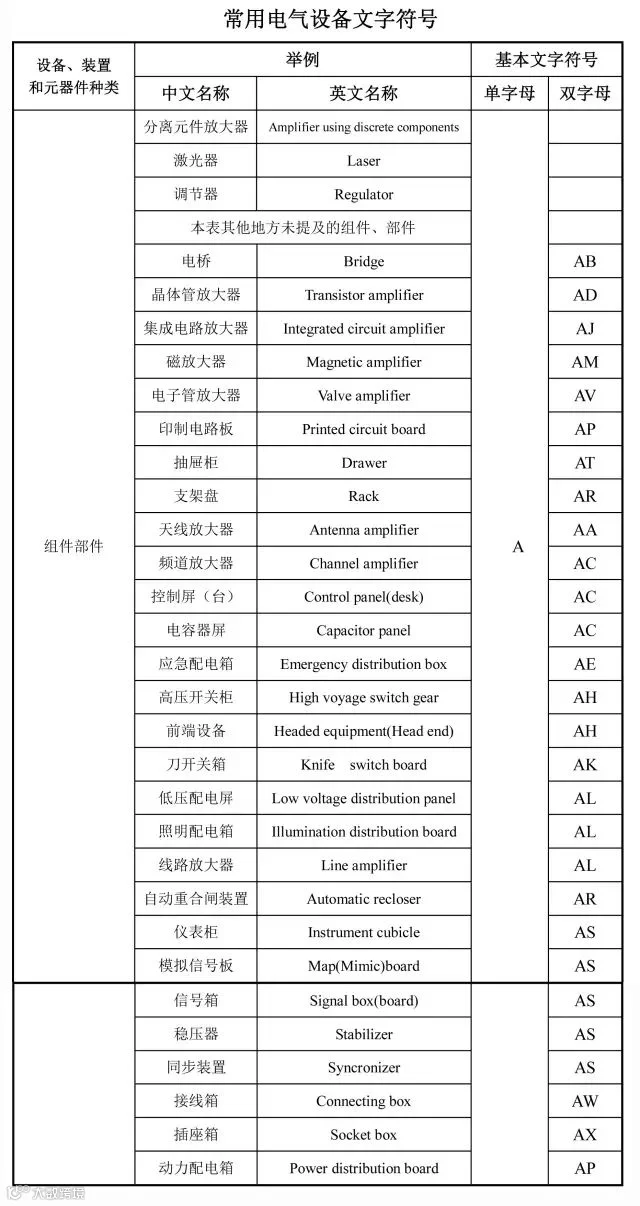

代号 |
表示 |
SC |
钢管 |
PC |
PVC聚乙烯阻燃性塑料管 |
CT |
桥架WC沿墙暗敷设 |
WS |
沿墙明敷设 |
CC |
沿顶板暗敷设 |
F |
暗敷在地板内 |
CE |
沿顶板明敷 |
YJV |
电缆 |
SYV |
电视线 |
PE |
接地(黄绿相兼) |
PEN |
接零(蓝色) |
3项线(火线) |
A项(黄)B项(绿)C项(红)KV(电压)千伏 |
BV |
散线 |
MEB |
总等电位 |
LEB |
局部等电位线路敷设方式代号 |
PVC |
用阻燃塑料管敷设 |
DGL |
用电工钢管敷设 |
VXG |
用塑制线槽敷设 |
GXG |
用金属线槽敷设 |
KRG |
用可挠型塑制管敷设 |
线路明敷部位代号 |
|
LM |
沿屋架或屋架下弦敷设 |
ZM |
沿柱敷设 |
QM |
沿墙敷设 |
PL |
沿天棚敷设 |
线路暗敷部位代号 |
|
LA |
暗设在梁内 |
ZA |
暗设在柱内 |
QA |
暗设在墙内 |
PA |
暗设在屋面内或顶棚内 |
DA |
暗设在地面或地板内 |
PNA |
暗设在不能进入的吊顶内 |
照明灯具安装方式代号 |
|
D |
吸顶式 |
L |
链吊式 |
G |
管吊式 |
B |
壁装式 |
R |
嵌入式 |
BR |
墙壁内安装 |
配电线路的标注方法 |
|
a——b(c×d)e——f |
a表示回路编号 |
b表示导线型号 |
|
c表示导线根数 |
|
d表示导线截面 |
|
e表示敷设方式及穿管管径 |
|
f表示敷设部位 |
|
表示2根导线 |
|
表示3根导线 |
|
表示n根导线 |
|
照明灯具标注方法 |
|
a |
灯数 |
b |
型号或编号 |
c |
每盏照明灯具的灯泡个数 |
d |
灯泡容量，W |
e |
灯泡安装高度，m |
f |
安装方式 |
L |
光源种类，白炽灯或荧光灯 |

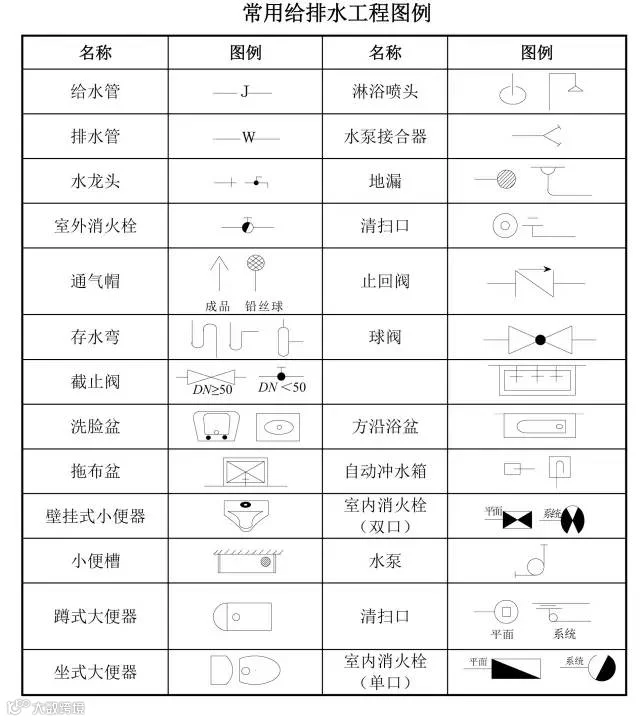

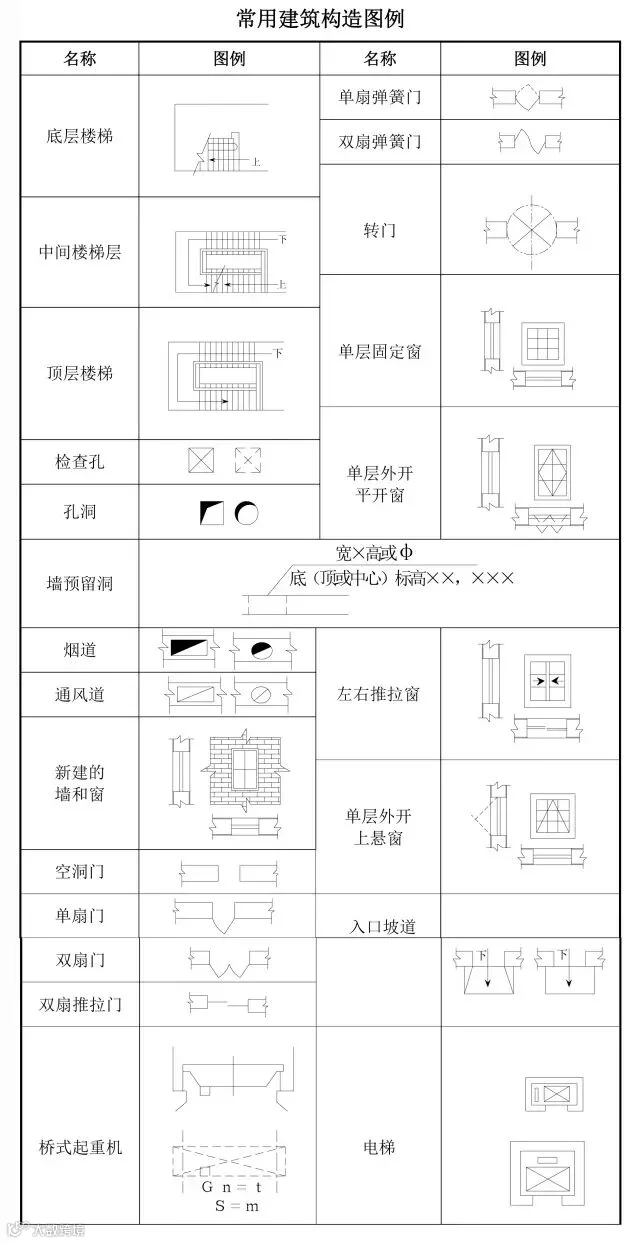

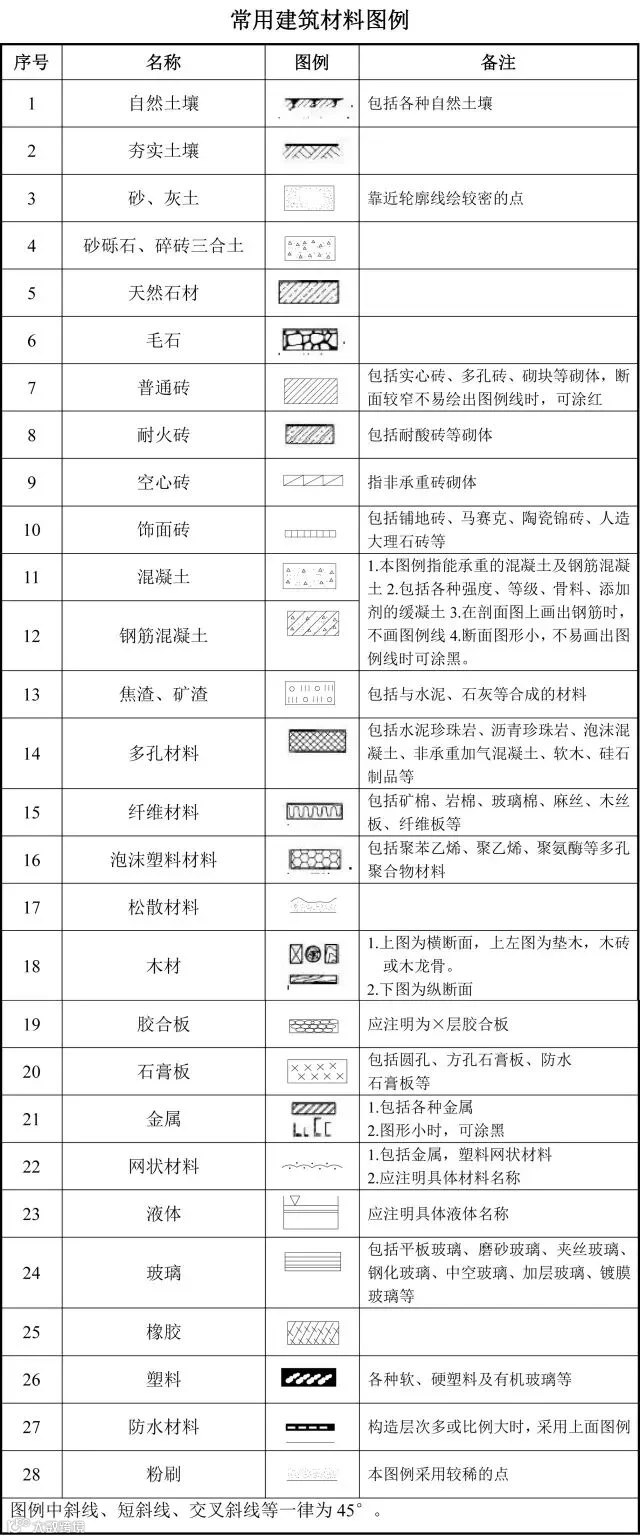

来源：中国土木工程网
