TDR 测试已做好的网线头方法

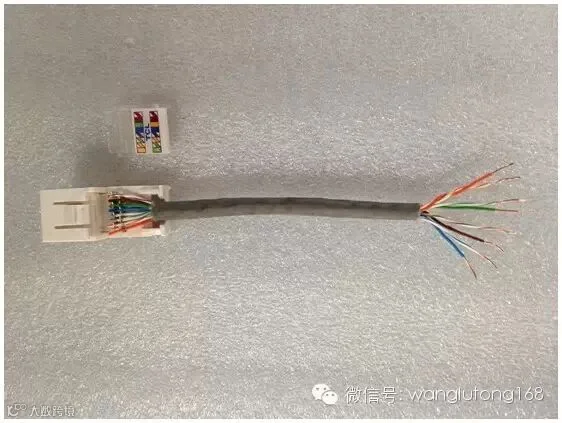

1．随便到附近的一些五金商店购买一个或多个网络模块，将网线截出一段后将其中一端压入网络模块当中，网线另外一端用剥线工具将网线部分皮层剥开，露出铜丝，以便用测试夹夹上进行 TDR 断点和短路测试。如图：

2.将需要测试的网线头接入网络模块当中进行。如下图：

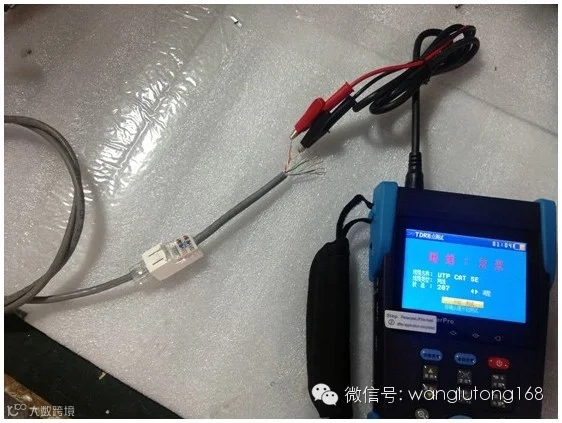

3.用工程宝上的TDR测线功能所配置的一条测试“鳄鱼夹”型线缆连接工程宝和自制测线模块一端剥好的铜线上进行测试（所夹线缆应该为成对的双绞线，如“白橙/橙”等任意一根双绞线都可以。操作如下图：

4.连接好之后按工程宝的测试键进行测试。
