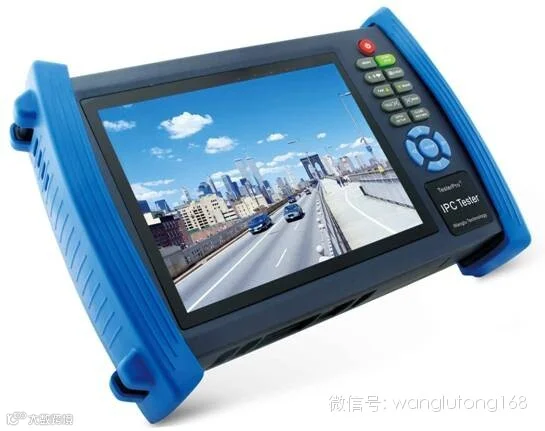

IPC-8600为简单、易用而生
IPC-8600常用参数设置指南
广州网路通电子有限公司
2014年12月
·一、设备链接
将网络摄像机通过网线连接到IPC测试仪的LAN端口，网线请使用网络直通线。给网络摄像机加电，仪表LAN端口的绿色指示灯亮，表示网络连接正常；如果网口灯不亮，则网络连异常，请检查摄像机是否正常上电或网线是否有问题。
·二、POE供电
只有PoE受电功能而没有外接电源输入的网络摄像机（有些网络摄像机只有一个网口，既用来传输网络数据同时也是PoE的电源输入），仪表的LAN端口提供标准PoE供电功能，为网络摄像机供电并传输网络图像等数据。点击仪表的电源输出图标“
” 进入电源开关界面，点开关图标打开PoE电源输出，此时，仪上面显示“48V电源已开”，点该图层可以移动。
注：IPC-3500测试仪不提供PoE供电功能，但仪表的双网口具备PoE透电功能，只要交换机提供PoE供电功能，将PoE交换机接入仪表的PSEIN端口，摄像机接仪表的LAN端口，这样网络摄像机可以正常受电工作，仪表可以观看摄像机的图像。
·三、IP地址设定
·3.1、动态IP
网络摄像机是动态获取IP地址时，启动仪表的DHCP服务器分配IP地址给网络摄像机，仪表可以查看已分配的IP地址。
● 点击桌面“

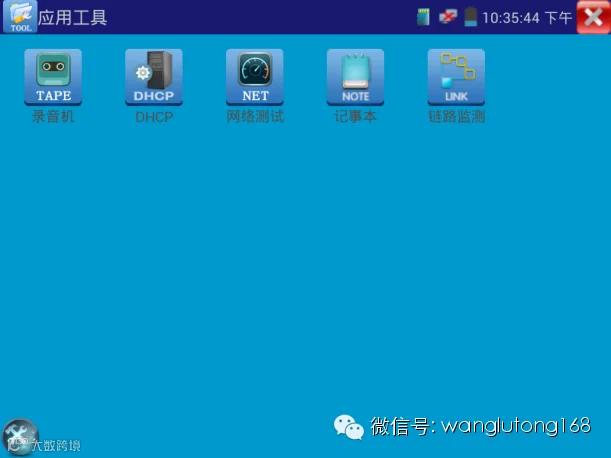

”进入“应用工具”，点击DHCP，

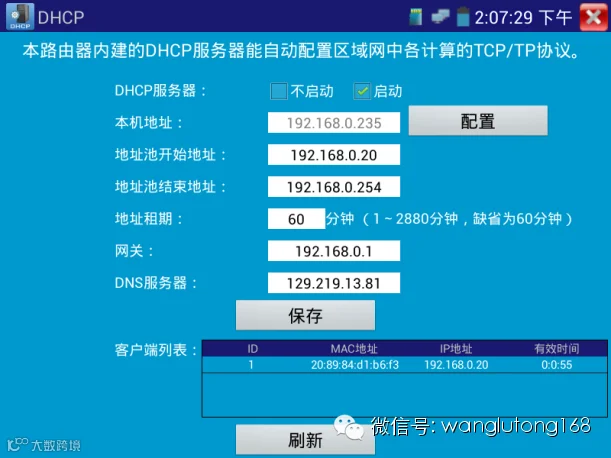

● 选“启动”，设定分配的地址段（设定的地址池的开始和结束地址需与本机地址在同一网段），点击“保存”启动和分配动态IP地址。点击“刷新”可以查收已接收的IP地址。
·3.2静态IP
网络摄像机是使用静态的IP地址时，可用仪表扫描查找网络摄像机的IP地址，并更改仪表的IP地址，使仪表和网络摄像机的IP地址在同一网段上。设置完成后可使用仪表上的浏览器和ONVIF工具修改摄像机的IP地址。
·3.2静态IP地址扫描
● 将被测试网络摄像机的网线接入仪表LAN端口。
● 触屏点击
进入IP地址扫描功能。
● 设置搜索的起始IP地址和结束IP地址（待搜索的摄像机IP地址应该在起始IP地址和结束IP地址的范围内。如海康摄像机IP地址为192.0.0.64，则设置起始IP地址为192.0.0.1，结束IP地址为192.0.2.255）
·3.2.2仪表IP设置
● 进入系统设置，点击“IP设置”选项
● 修改仪表IP与摄像机在同一网段（如，摄像机IP为192.168.1.108，则本机IP设为192.168.1.X，X为1-254中不与摄像机IP地址108相同的任意一个，子网掩码一般不变，网关地址设置与摄像机同一网段，设置为192.168.1.1）
·3.2.3用浏览器改网络摄像机IP地址
注意：IPC所携带浏览器不支持安装插件，大部份摄像机不需要安装插件可以修改设备参数，如海康、大华、Acti、三星、AXIS等；有些摄像机只认准IE内核的浏览器而拒绝其它浏览器登陆，或在非IE浏览器时不出现摄像机参数菜单，这时本仪表的浏览器将无法修改摄像机的IP地址。（验证方法是使用手机、平板浏览器登陆摄像机，若无法修改该网络摄像机参数，则该摄像机是只兼容IE内核）。如您的摄像机是此类情况，请参考文档3.2.4：用ONVIF修改网络摄像机IP地址

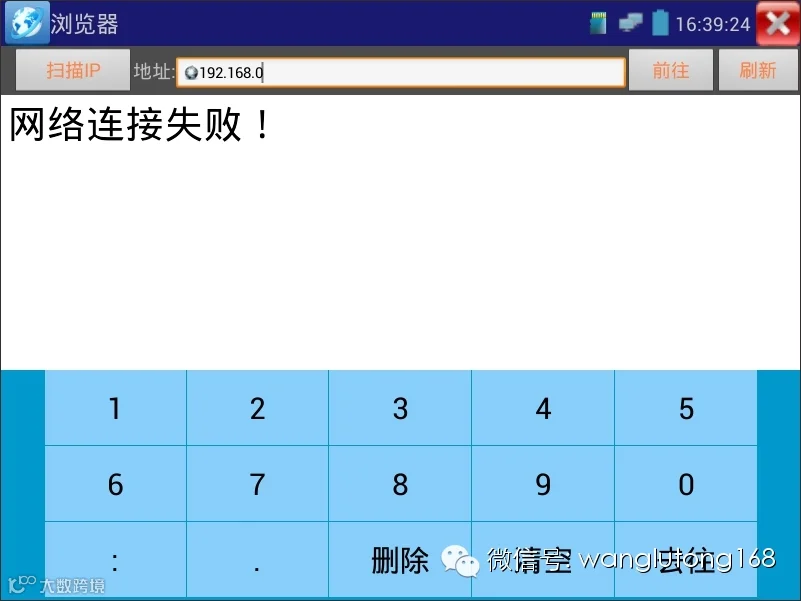

● 进入“浏览器”，在地址栏中输入摄像机的IP地址，点击”前往”登陆摄像机：

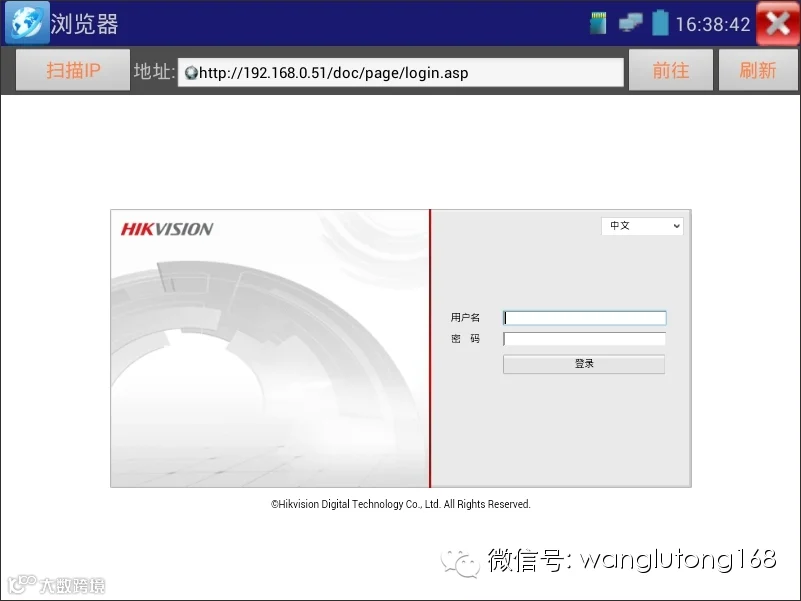

● 弹出登陆界面，输入摄像机用户名、密码登陆：

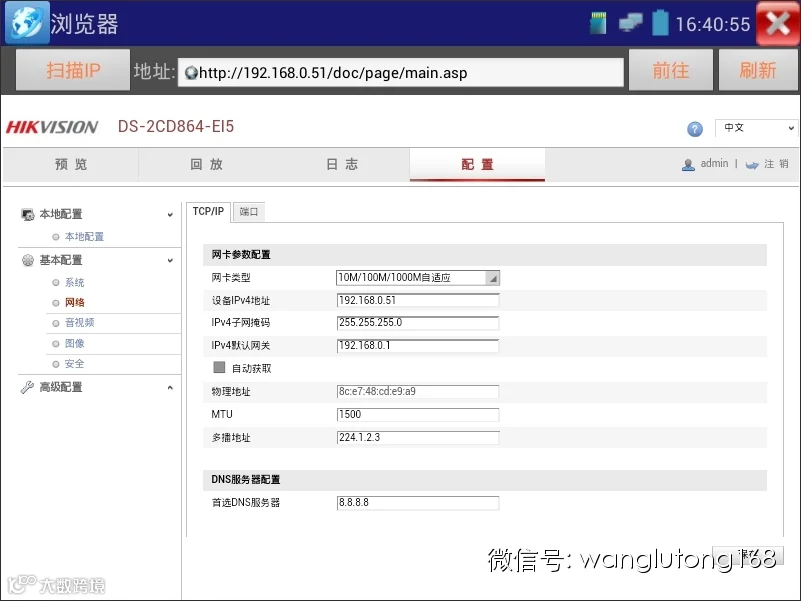

● 登陆后，在配置-网络修改摄像机IP地址：
● 将摄像机的IP修改成192.168.0.51，点击保存

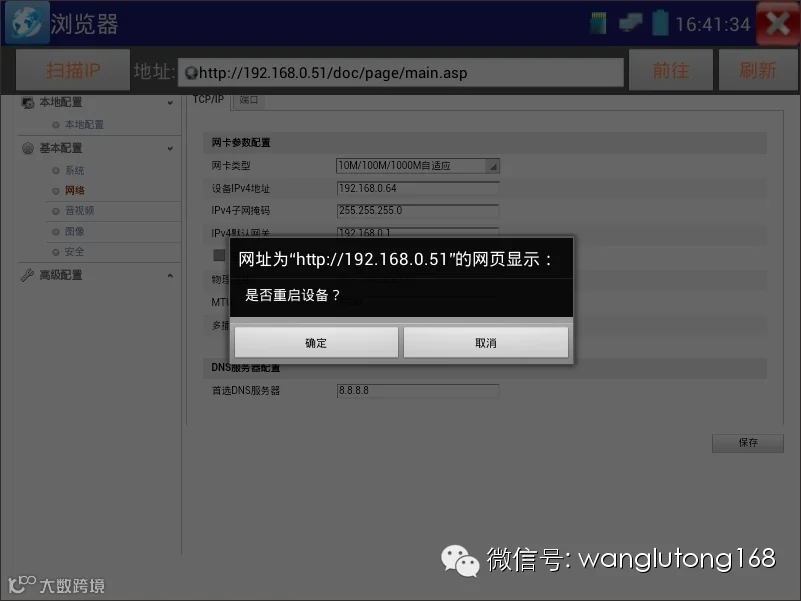

● 设备将重新启动：
● 退出浏览器，重新进入，在地址栏输入新修改的IP地址，如下图，弹出登陆框，则说明IP地址修改成功：

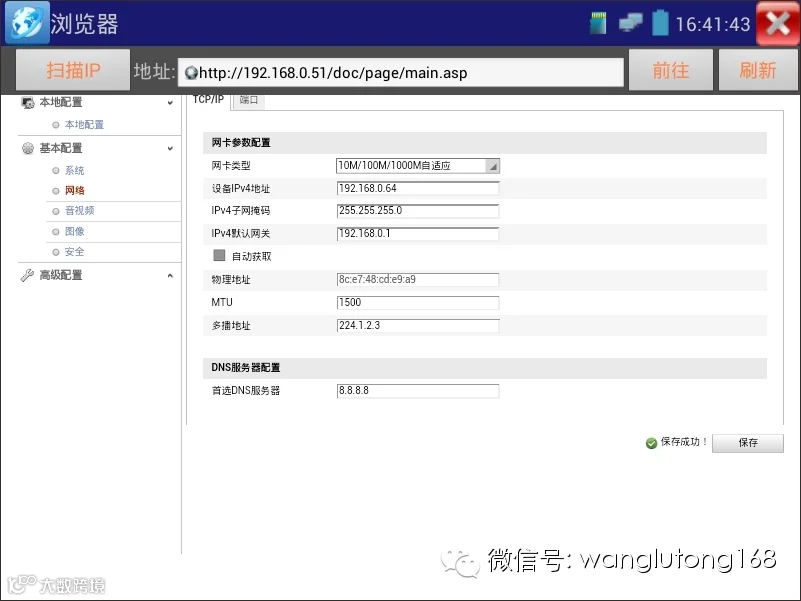

● 登陆，查看网络设置，地址修改成功.
·3.2.4用ONVIF修改网络摄像机IP地址

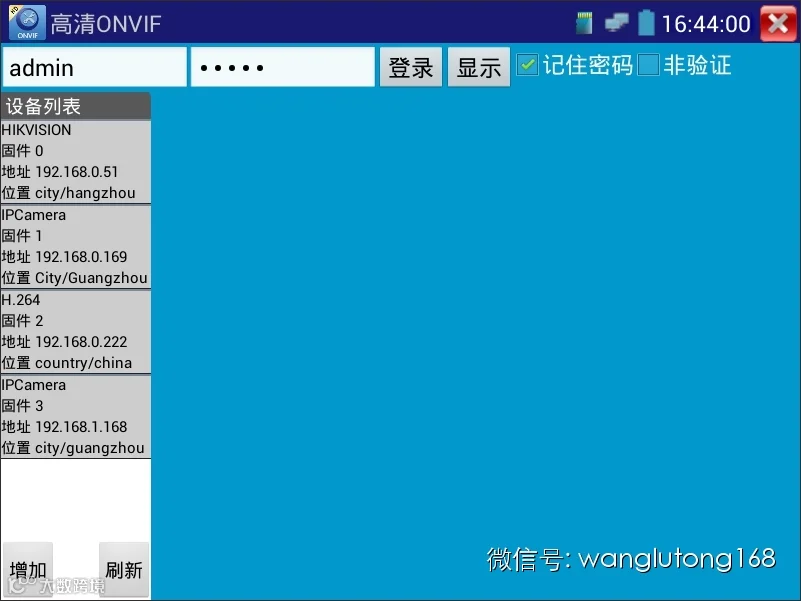

● 进入ONVIF工具，设备列表自动扫描到设备，输入摄像机用户名密码并登陆：
● 登陆后，点击设备列表里面的设备，弹出右边的菜单栏：

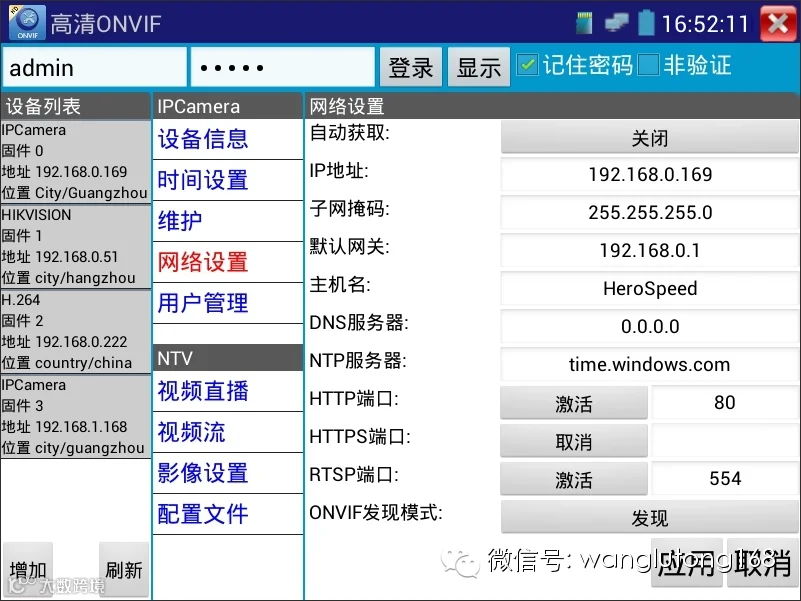

● 点击网络设置，进行IP地址修改：

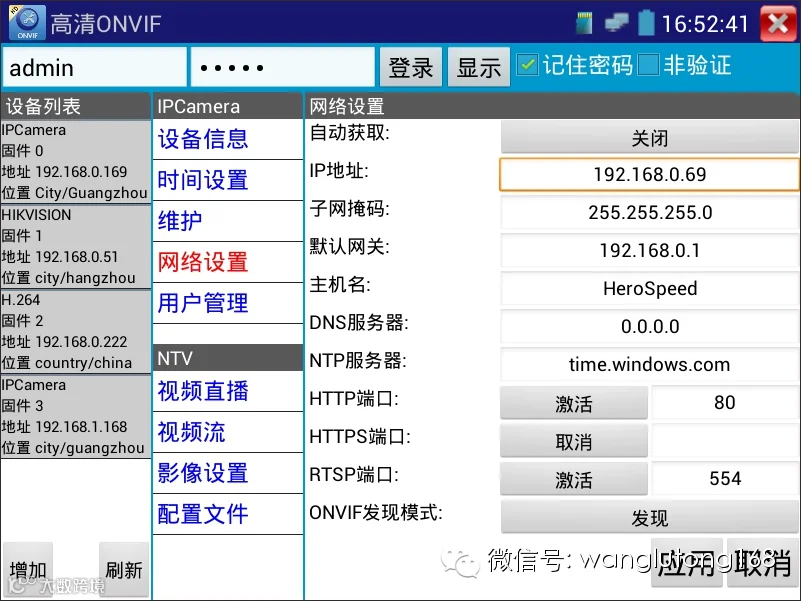

● 将IP地址192.168.0.169改成192.168.0.69，修改完成后点击应用保存：

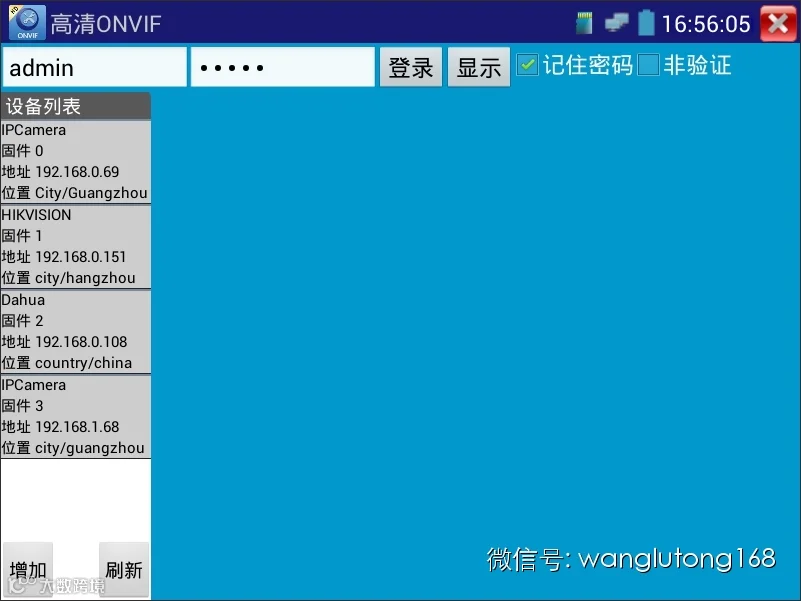

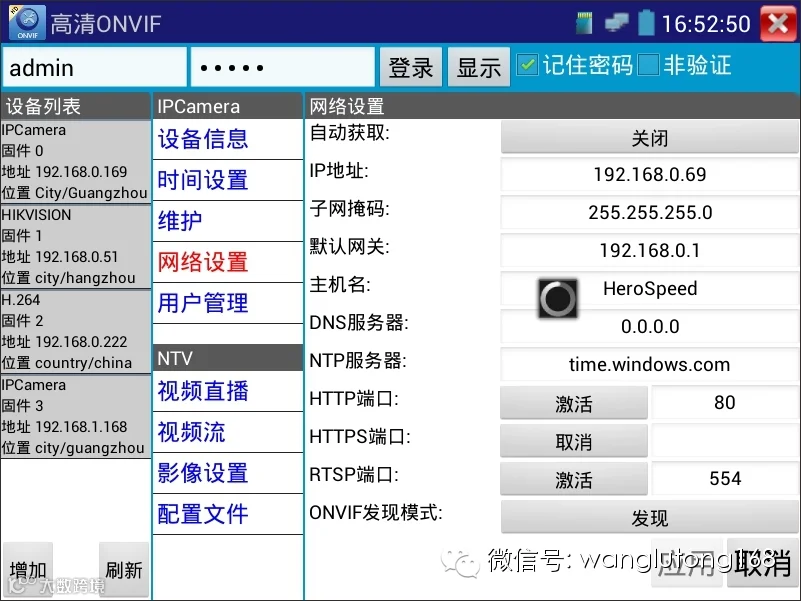

● 退出ONVIF界面，重新进入，扫描到修改后的设备IP：
● 至此，使用ONVIF修改摄像机IP地址的操作完成：
有些摄像机没有开放ONVIF修改摄像机IP地址的功能，此时点击应用后摄像机的IP地址将没有变化。
·3.3多网段IP测试
仪表可添加多个不同网段的IP地址，用于测试不同网段的IP摄像机，而不需要经常修改本机的IP地址，提高测试效率。

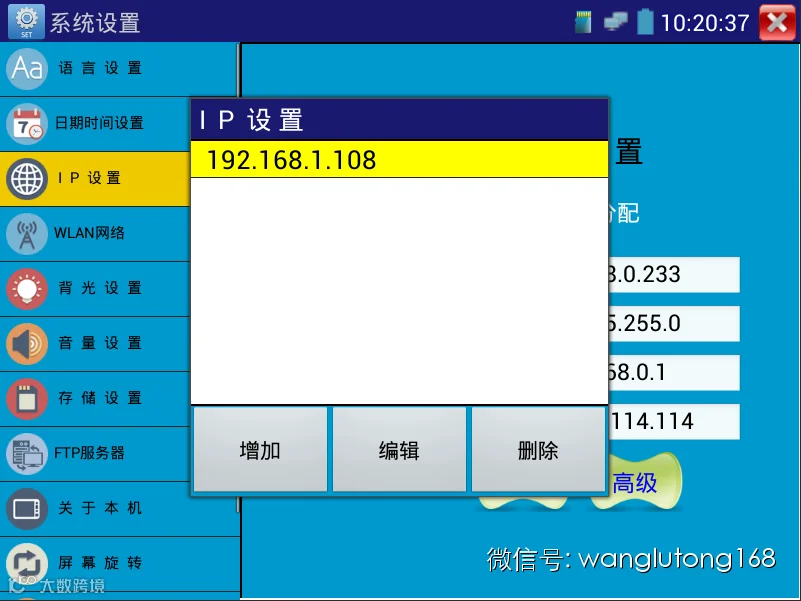

● 点击“高级”弹出IP设置界面，点击“增加”添加另一个需要测试网段IP地址作为本机地址。
设置上图所示的IP地址后，仪表可以测试192.168.0.0和192.168.1.0两个网段的摄像机。
·四、观看网络摄像机图像和PTZ控制
·4.1 ONVIF
仪表的ONVIF测试工具有高清和普清两种工作模式。当网络摄像机的码流是MPEG4、MJPEG时，请使用普清模式，高清模式只用于H.264码流。普清模式时，当网络摄像机分辨是720P或更高分辨时，图像显示可能会有延时；高清模式时，可流畅显示分辨率最高达1080P的H.264码流图像。

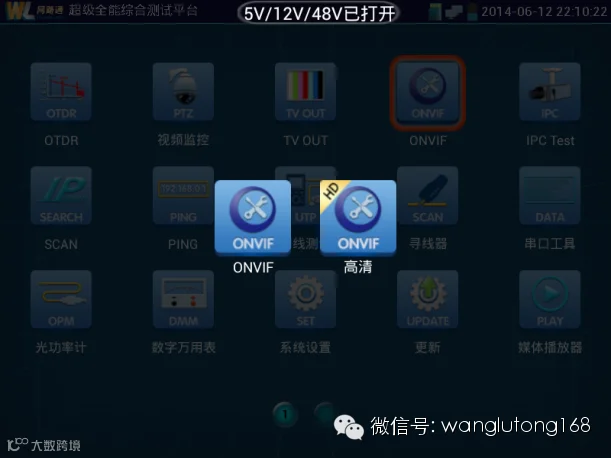

用手指轻触主界面的
进入ONVIF工具功能界面，图标ONVIF是普清模式，图标HDONVIF是高清模式。
观看图像:

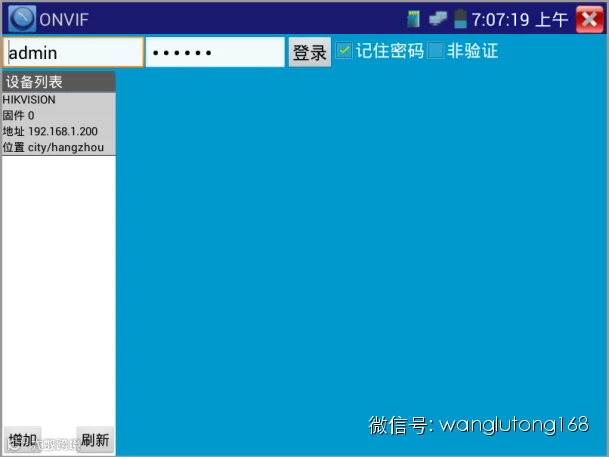

点击ONVIF图标，进入ONVIF工具界面。仪表自动扫描不同网段内的所有ONVIF网络摄像机，并在左边设备列表中列出摄像机名称和地址。输入摄像机的用户名、密码，登陆。有些网络摄像机，不需要用户名和密码验证，请选“非验证”，然后登录该摄像机

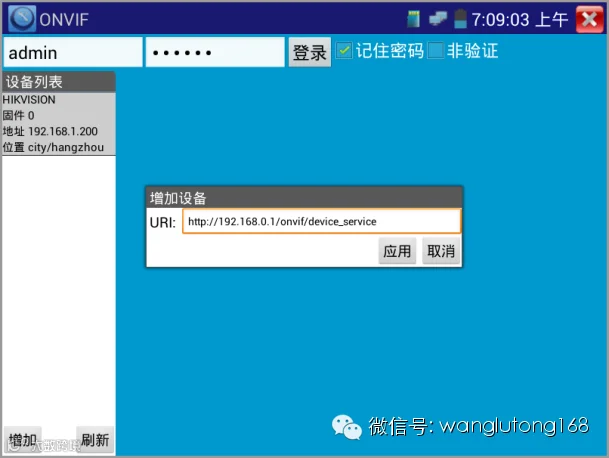

有些网络摄像机可能自动扫描不出来，可手动添加该摄像机。轻触左下方的“增加”，用户可以手动添加摄像机。URL地址须为该网络摄像机的ONVIF服务地址，将其中的IP地址替换成待测试摄像机的IP地址。

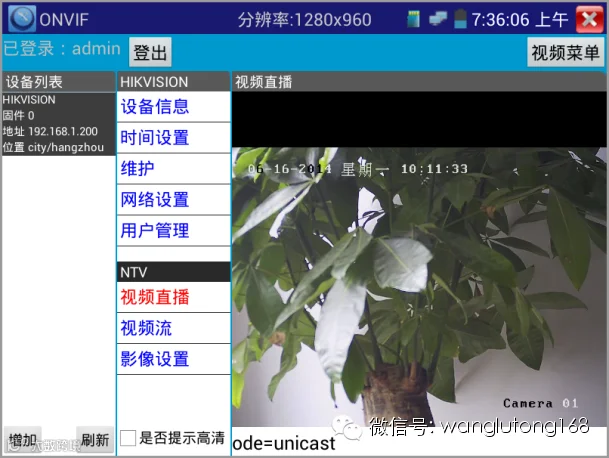

登陆后，点击设备列表里面的设备，弹出功能菜单，点击视频直播。可直播网络摄像机的图像。双击图像显示区域，仪表全屏显示图像；全屏显示时，双击屏幕返回原来状态。图像全屏显示时，大母指和食指同时往外滑动，放大图像，点住屏幕移动图像，可以查看摄像机所覆盖每个角落的细节。
云台控制：手指在图像显示区域向左、右、上、下滑动，以及两手指向外滑动扩大、向内缩小，网络球机做相应的转动动作。图像显示区域的左上角，显示云台转动方向。
视频流：点击“视频流”，可进行网络摄像机的解码分辨率设置，设置后，点击“应用”保存。
影像设置：点击“影像设置”，可对视频影像的亮度、饱和度、对比度等参数进行调整。
网络设置：点击“网络设置”，可对修改网络摄像机的IP地址。有些摄像机不支持ONVIF修改IP地址，故在保存后网络摄像机IP地址不会变化。
拍照、录像：

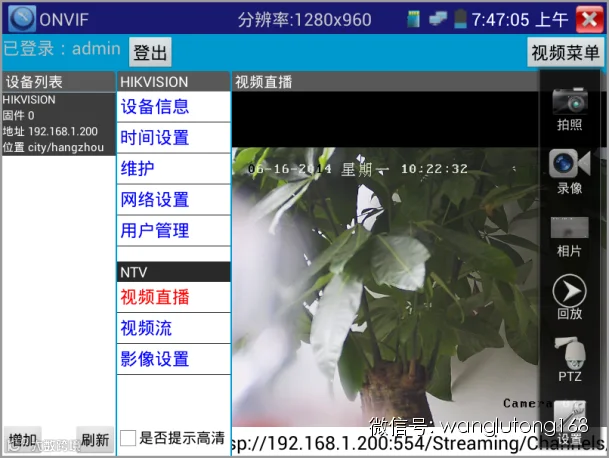

在视频直播界面中，点击右上角的“视频菜单”，弹出图像拍照、录像、相片浏览、录像回放、存储设置等工具栏，可以进行截图存储、录像等。
·4.2 定制协议
对于不支持ONVIF协议的网络摄像机，可以提供摄像机给我司做私有协议兼容。
注意：IP网络摄像机测试，是专为一些IP网络摄像机厂家开发的测试工具，功能是针对客户供的型号开发，同一厂家不同系列的IP网络摄像机，如果IP摄像机通信不一致，会造成不兼容。
IPC Test有高清和普清两种工作模式。当网络摄像机的码流是MPEG4时，请使用普清模式，高清模式不支持MPEG4码流。普清模式时，当网络摄像机分辨是720P或更高分辨时，图像显示可能会有延时；高清模式在H.264码流时，可流畅显示分辨率最高达1080P的图像。
观看图像:
● 用手指轻触主界面的
进入IP网络摄像机测试功能界面

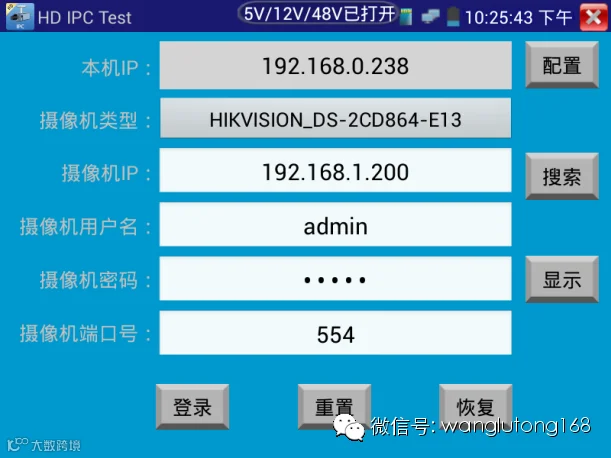

● 选择与测试摄像机相匹配的摄像机类型
● 摄像机LAN口连接在工程宝的LAN口时，点击摄像机IP选项后的“搜索”，可直接扫描到摄像机IP地址；如果工程宝是接入摄像机所在局域网时，请手动输入摄像机IP地址
● 输入摄像机的用户名密码
● 摄像机端口号一般不需要改动，点击登录

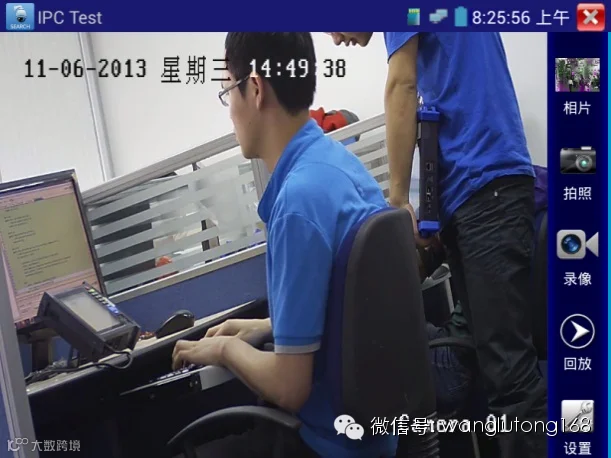

● IP网络测试仪的图像显示界面，与ONVIF工具的“视频菜单”图像操作一样。同样具备视频图像放大、拍照、录像、相片浏览、录像回放、存储设置等功能，功能的操作一致，请参考ONVIF工具的“视频菜单”操作
*私有协议功能暂不支持云台控制。
·4.3移动客户端
非定制的网络摄像机，同时又不支持ONVIF时，只要该网络摄像机厂家有手机或平板的移动客户端软件，可将该客户端软件移植到仪表中，通过它来观看网络摄像机的图像。

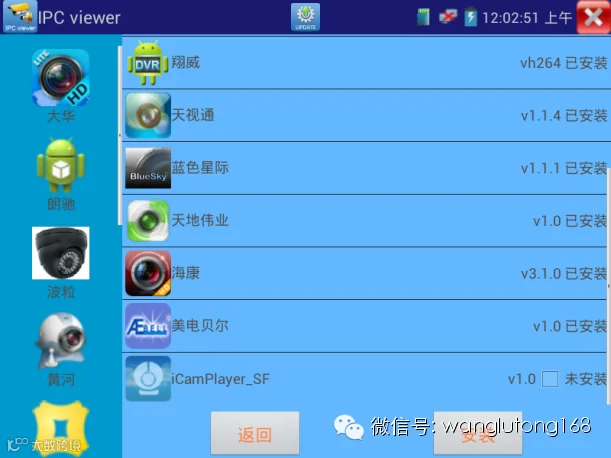

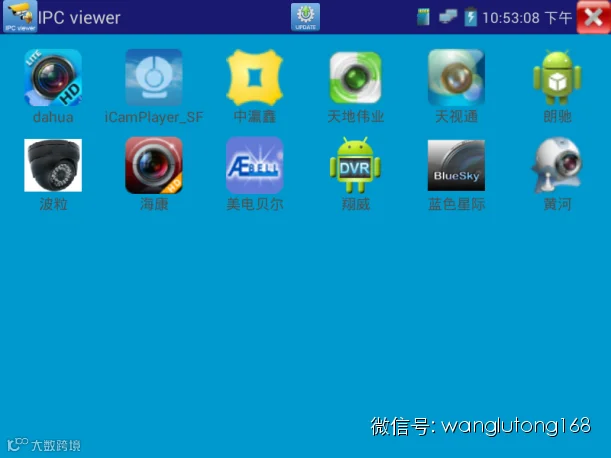

● 点击仪表的IPCviewer功能图标进入移动客户端界面，运行网络摄像机相应厂家的移动客户端软件，按该软件的要求进行设置后，可直接观看网络摄像机的图像。
移动客户端软件是采用软件解压处理图像，故仪表显示的图像可能不清晰、流畅。
注意：移动客户端软件并非我司产品，而是源自互连网或其他公司提供，并非用于商业盈利用途，本公司不承担任何法律及连带责任，如不使用，请及时删除。

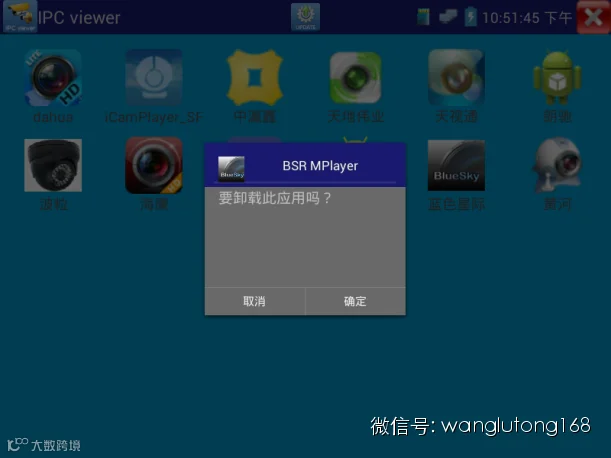

● 长时间点击桌面上的图标，可以卸载该应用程序。
● 从网站下载客户端安装程序，拷贝至SD卡的目录expandupdate中，点击IPC viewer界面上面的update图标，可以更新移动客户端软件。
