四合一彩条发生器
AHD/TVI/CVI/CVBS
VT-4800
VT-4800 功能简介
1. CVI+TVI+AHD+CVBS彩条输出。
2. 多种CVI\TVI\AHD分辨率、帧率。
3. CVBS PAL/NTSC多制式彩条输出。
4. 两节5号电池，使用时间更长，更换更方便。
5. 体积小、重量轻，方便携带。

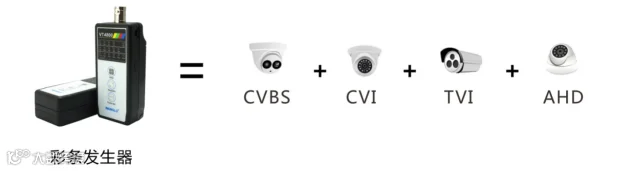

一个彩条发生器，相当于一个CVI+TVI+AHD+CVBS的四合一同轴高清摄像机。可发送多种制式，多种分辨率、帧率的彩条信号图像。
当摄像机发生故障，可使用彩条发生器替换摄像机，确认是否摄像机问题；对于已经布好BNC线缆，而现场没有电源情况下，彩条发生器可代替摄像机发送信号给后端XVR，验证线路和质量是否正常。
应用方案：
一、 新铺设线路，检测BNC线通断

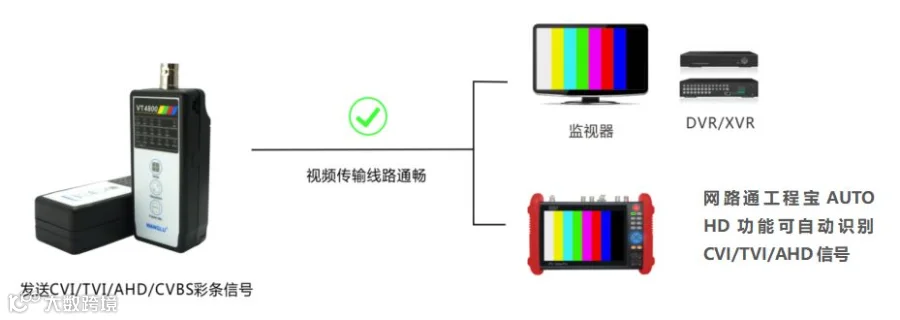

适用于新铺设线路，检测线路通断情况。线路前端接入四合一彩条发生器，线路末端接入工程宝或XVR进行画面显示。可显示正常清晰彩条图像说明新铺设线路通畅。
二、 模拟CVBS升级同轴高清，检测BNC线是否符合要求
适用于原传统模拟CVBS线路升级同轴高清，判断线路是否适用于同轴高清传输。

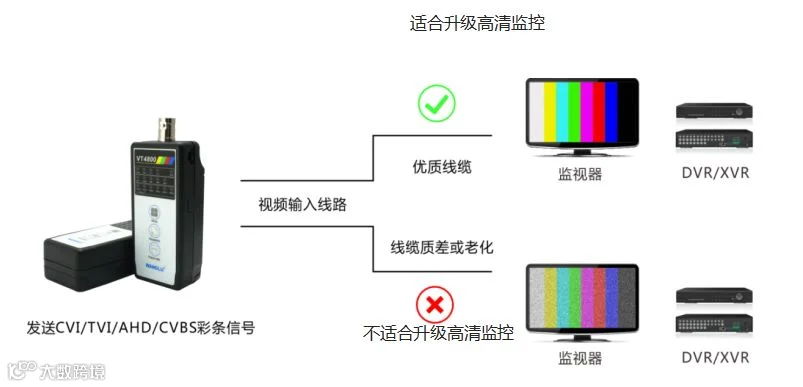

以升级更换AHD5MP为例，监控系统需要将原来CVBS摄像机升级为AHD 5MP高清监控，判断BNC线是否适用。

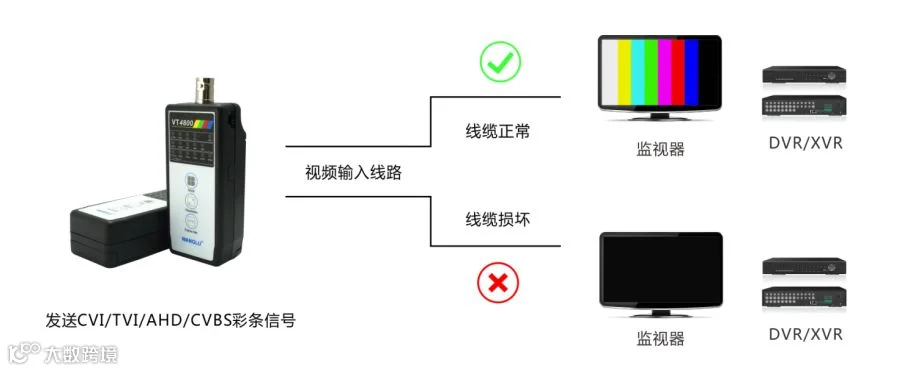

配合监视器/XVR使用：

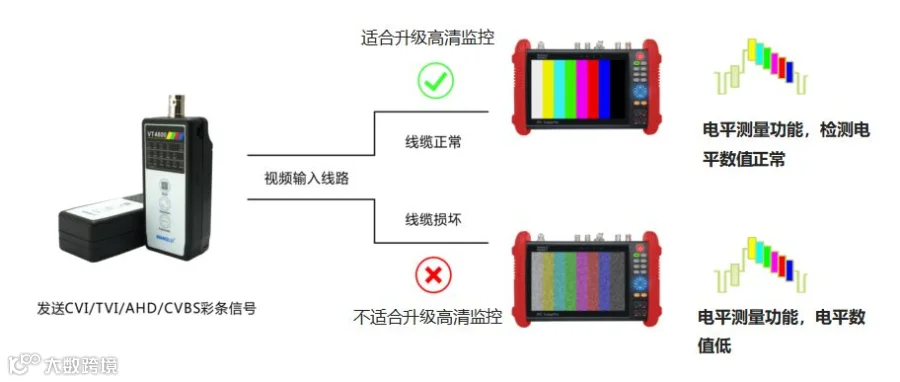

配合网路通工程宝使用：
三、 监控工程维护测试
监控中心发现某个监控摄像头没有图像，工程师到现场维护时，发现摄像机无法正常工作，这时，可以用彩条发生器发送信号到监控中心，如果监控中心能收到彩条信号，说明线路正常，如果收不到，说明线路也已损坏。（也可在后端使用网路通工程宝显示彩条，排除监视器问题）
四、 作为信号源，测试线缆衰减

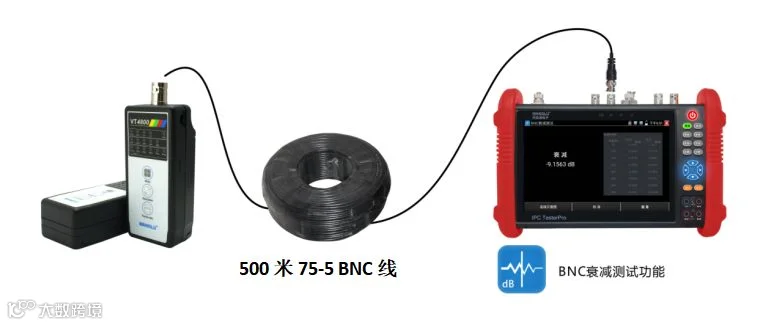

用法1：配合工程宝BNC衰减测试功能，检测线缆衰减情况。

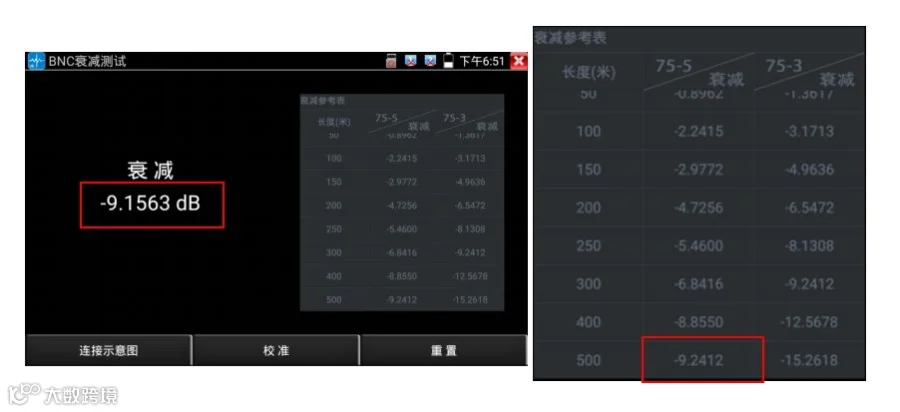

测试结果对比右侧实验室数据，可大致判断视频线质量。如上图，测试数值接近实验室数值，可判断线缆质量较好。若数值偏差较大可判断线缆质量较差。
用法2：BNC线缆衰减情况记录跟踪
配合工程宝电平测试功能，记录保存测试结果，方便日后测试对比查看线缆衰减情况。
长时间使用后线缆衰减大，多是两端BNC接口发生氧化，或插拔造成损坏。出现衰减过大可考虑重做BNC接头，若无改善再考虑更换线缆。

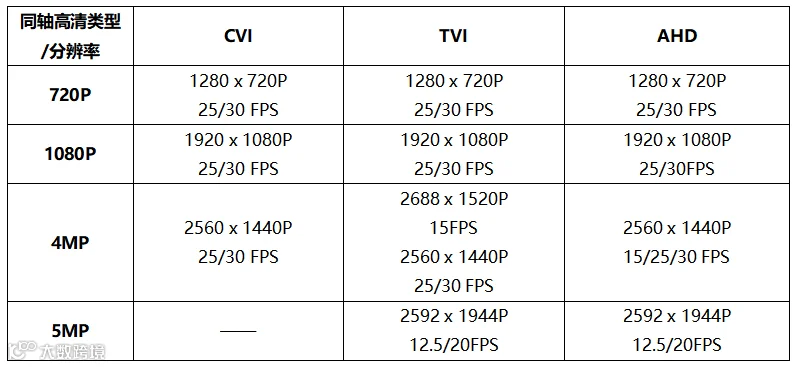

AHD/TVI/CVI支持分辨率帧率参数表
CVBS模式支持PAL和NTSC制式。
以上数据仅供参考，如有变动恕不提前通知。详细技术咨询，请致电我司技术部。
