一、光纤基础知识。
顾名思义，光功率就会涉及到光纤，光纤就需要了解一定的光纤基础知识。
1. 通常情况下，1310nm的波长每公里光衰减为0.3-0.35dB,1550nm的波长每公里光衰减为0.2-0.25dB。光强度（功率）越高，传输的距离就越远。
2. 常规的视频光端机，单模视频光端机传输距离20-40KM；多模视频光端机传输距离2KM。常规的单模光纤收发器传输距离20公里至120公里；多模光纤收发器：传输距离2公里。

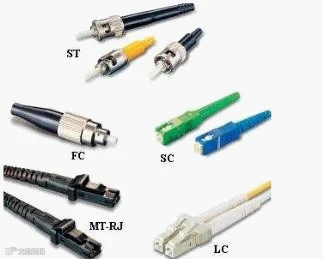

3.各种接口的光纤：
STest-895/896视频监控综合测试仪出厂时提供FC光纤接口，同时配送SC、ST可换接口，FC是视频光端机最常用的接口，SC是光纤收发器最常用的光纤接口。
二、光纤的基础应用
目前常用的视频光端机传输距离20-25KM，以下大概估算一下20KM光纤衰减。
光纤的传输损耗：20km*0.2dB/km=4dB
FC型连接器损耗：2*0.3dB=0.6dB
光纤熔接点的损耗：10*0.1dB=1dB（一般每2公里光纤有1个熔接点）
光纤配线板损耗：2*2dB=4dB
光学损耗裕量：2.0dB
光纤总损耗预算： 4dB+0.6dB+1dB+4dB+2dB=11.6dB （按20KM计算）
连接衰减包括熔接衰减和接头衰减，熔接衰减与熔接手段和人员的素质有关，一般热熔为0.01~0.3dB/点；冷溶0.1~0.3dB/点；接头衰减与接头的质量有很大关系，一般为1dB/点。系统衰减余量一般不少于4dB。

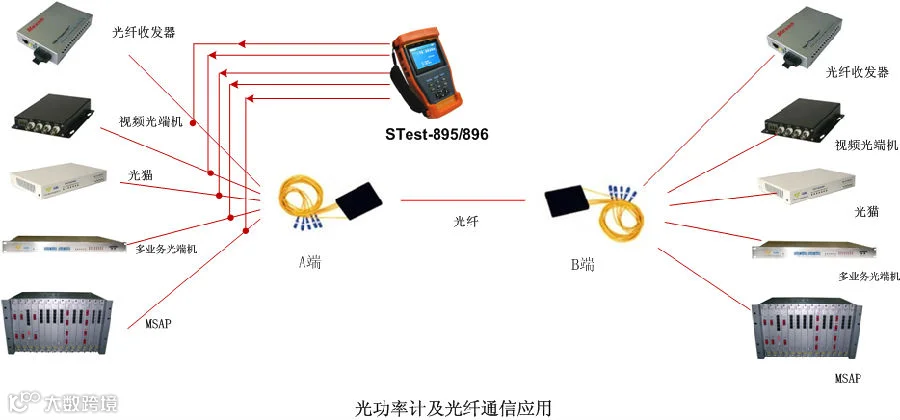

三、光功率计的主要应用
3.1. 光功率计在视频光端机的使用
视频光端机通常分1路、4路、8路、16路、64路视频光端机，视频光端机采用多模或单模两种光纤传输，单模视频光端机在安防监控中最为常用。1-4路视光端机的发光功率是-12~ -5dbm，接收灵敏度–25dbm/-35dbm，视频光端机的稳定工作，跟发射功率和接收敏度密切相关。测试视频光端机之前，必须查看相关说明书，了解其发射光功率和接收灵敏度。

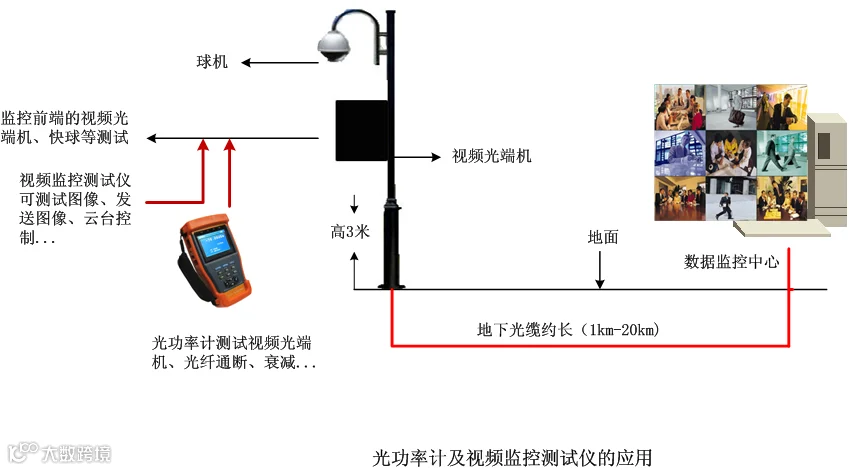

STest-895/ STest-896视频监控综合测试仪对视频光端机的测试应用：
STest-895/ STest-896专门针对安防监控的安装和维护工作，在对视频测衰减测试、云台控制、图像发送、网线测试等安防监控基本测试功能上，新开发了对视频光端机的光功率测量，实现了安防监控前端设备的光、电信号测量，一个手提仪表基本上解决了前端所有故障的测量。
STest-895/896光功率测量范围是-70～+10dBm，仪器收不到光信号时，显示-70dBm。
视频光端机在应用过程中出现故障，通常有几种情况：
A. 视频光端机坏
视频光端坏时，通常没有光功率输出或者输出功率变弱。用光纤跳线将STest-896/895的FC光纤接口连接到被测试的视频光端机，视频光端机的发射端设备选择1310nm波长，接收端设备选择1550nm波长，仪表马上测量出该光端机的光功率值（20公里的视频光端机一般输出功率为-9dBm，加上光纤跳线衰减，一般正常值在-10dBm左右），如果视频光端机坏，通常没有光功率输出，仪表显示-70dBm，或者测量出来的光功率值与正常的相差太大（如仪表显示-17dBm，而厂家标示设备输出功率-9dBm，加上光跳线衰减，正常值大概-10dBm左右，-17dBm测量值说明衰减过大）。
B. 光纤断开
光纤因施工或其它原因造成中断时，视频光端也无法正常传输。在视频光端机的发射端或接收端，松开FC光纤连接跳线，连入视频综合测试仪的FC光纤接口进行测试，测量对端视频光端机经过光纤传输的光功率值，如果光纤断开，则仪表接收不到光功率，显示-70dBm。
如果对端的视频光端机设备的光功率输出正常，而经过光纤传输后接收不到光信号，仪表显示-70dBm，说明光纤传输断开（光缆断开或光纤跳线断开）。
C. 光纤衰减过大
光纤老化、人为损害、光纤跳线质量差等会造成光纤损耗过大，光纤损耗过大，或处于通信临界状态，会造成视频光端机时通时断。按上面“二”所述，20公里的光纤损耗大概11.6dB，如果视频光端机的发射功率为-9dBm，接收灵敏度为-27dBm，经过20公里的光纤传输后仪表测量出来的光功率值为-20dBm左右，远远大于光端机的接收灵敏度-27dBm，则视频光端机可以稳定的通信。如果仪表测量出来的光功率值在-27dBm左右，接近设备通信临界值，光端机可能会有时通有时断，或不正常通信。
注：视频光端机的输出功率和接收灵敏度以该厂家的说明书为准，每个厂家的输出功率都可能不同。
3.2. 光纤收发器分类及光功率计的使用说明。

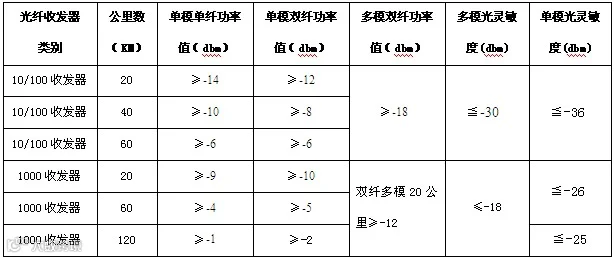

①光纤收发器类

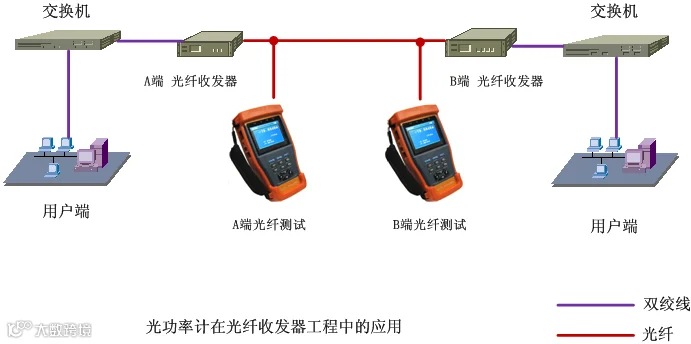

②光功率计在光纤收发器工程中的应用
STest-895/896光功率计测试光纤收发器的方法如上述3.1所述相同。
3.3. 光猫分类及光功率计的使用说明。

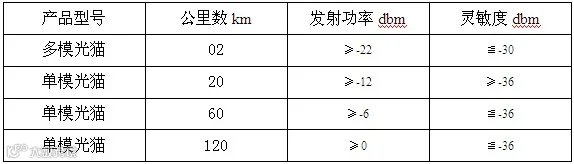

①光猫的一些参数标准

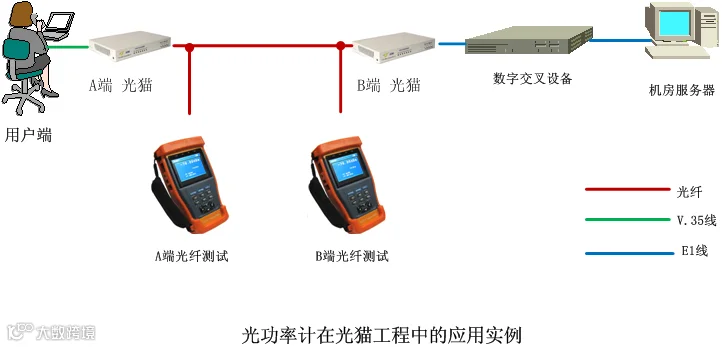

②光功率计在光猫工程中的应用
STest-895/896光功率计测试光纤MODEM和PDH光端机的方法如上述3.1所述相同。
光功率测量是最常规的测试光通信设备、光纤通断、光纤衰减的测试工具，因其价值不高，又可以判断常规光纤传输故障，是光纤维护的必备工具。光纤维护的另一种仪表--OTDR，它可以测量光纤断点的具体距离位置，但它价值太高，价格在2万至5万人民币，一般小规模的工程商不会配备OTDR，而光功率计是大小工程商必备的测量工具。
以上列举STest-895/896光功率测试方法，以及所提供数据仅供参考。
