IPC-9900Plus新功能解析

一、9900plus亮点解析

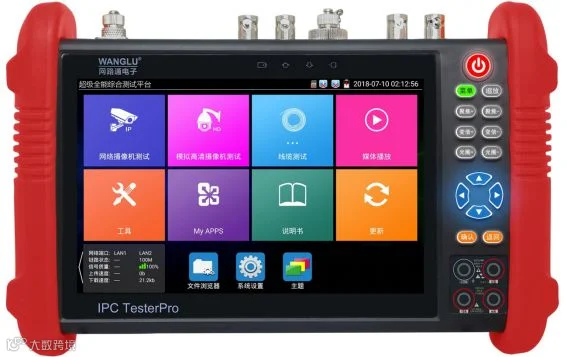

1.升级1920*1200屏幕

2.双千兆以太网口

3.链路监控

4.快充功能

5.按键背光灯

6.模拟高清电平测试

7.TDR2.0

8.BNC衰减测试

9.高级链路监控

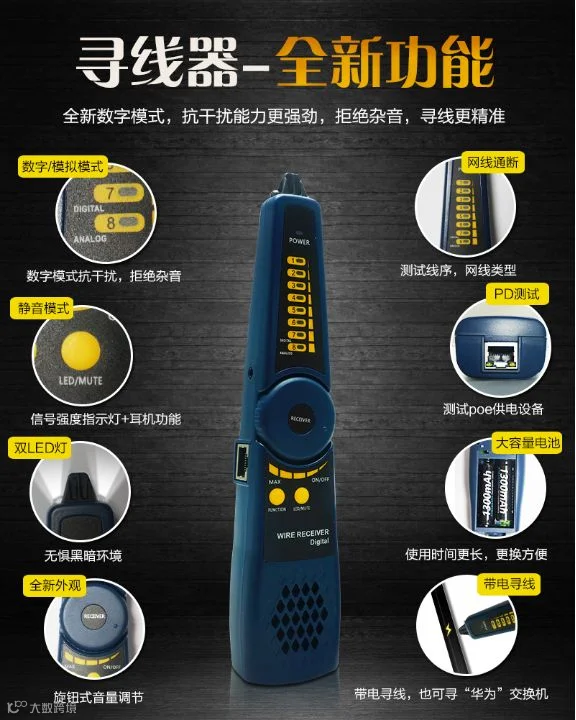

二、新版寻线器

1.全新数字模式数字

2.跑马灯显示网线线序+蜂鸣提示网线类型

3.PD受电测试

4.华为网管型交换机和POE交换机带电寻线

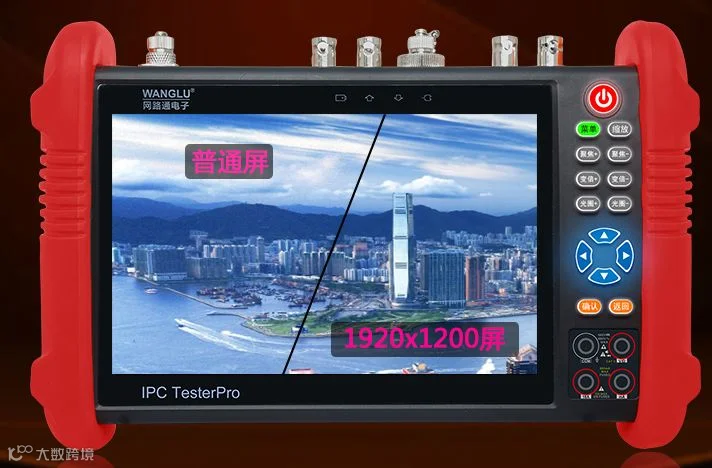

1：升级屏幕1920*1200，全视角视网膜，分辨率1920*1200

2：双千兆以太网口，其他工程宝还不支持千兆以太网口时，网路通已经支持双千兆以太网口。

①两个千兆网口，LAN/PSE IN接口接线都可以测试，提高用户体验。

②检测硬盘录像机的设备的 网络视频接入带宽，是否正常。

③安装调试摄像机时，后端中控制室依然可以同步显示图像。

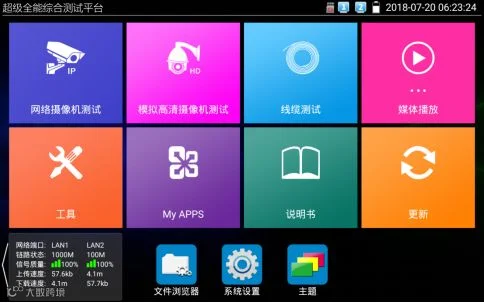

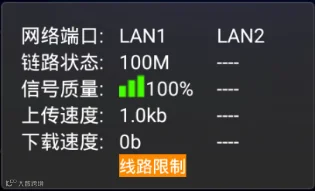

3：链路监控

①链路状态：显示1000/100/10M速率      ② 信号质量：当前信号质量

③流量监控：上传和下载速度检测 ，可用于检测NVR等设备的网络视频接入带宽 ④线路限制：千兆设备使用4芯网线连接，将提示线路限制。

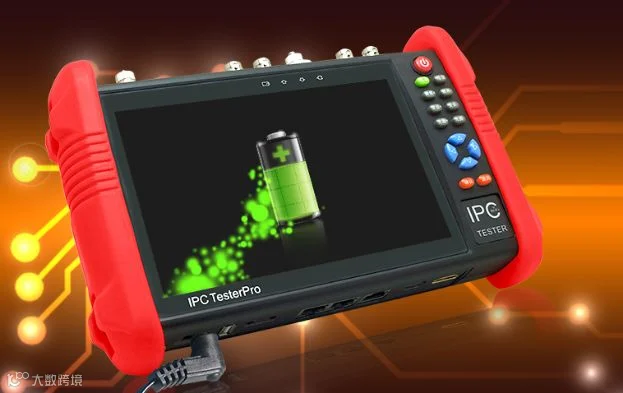

4：快充功能 ——充电10分钟，施工半小时。

电池充满只需2.5小时，充电效率提高200%。（9800Plus充满电大概5小时）

5:按键背光灯——全新背光灯按键，无惧光线弱、黑暗环境，键盘清晰显示。

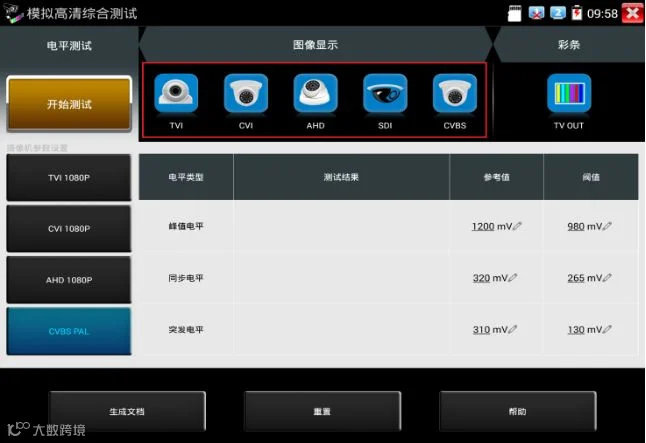

6：模拟高清电平测试

简介：电平是反映同轴高清视频画面信号质量、强度等信息的重要指标。仪表实时检测TVI、CVI、AHD、CVBS视频信号的峰值、同步和突发电平。

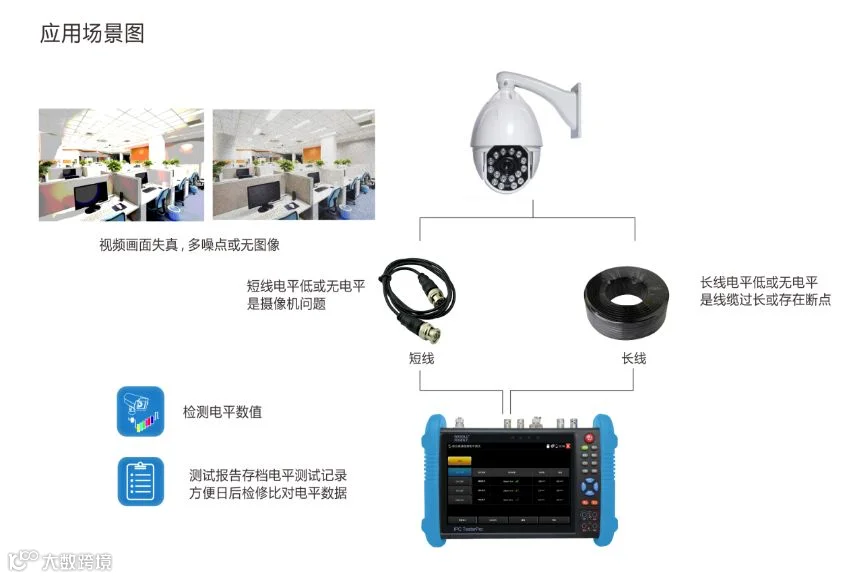

应用场景

图像功能链接快速链接查看图像，用于确认摄像机分辨率。

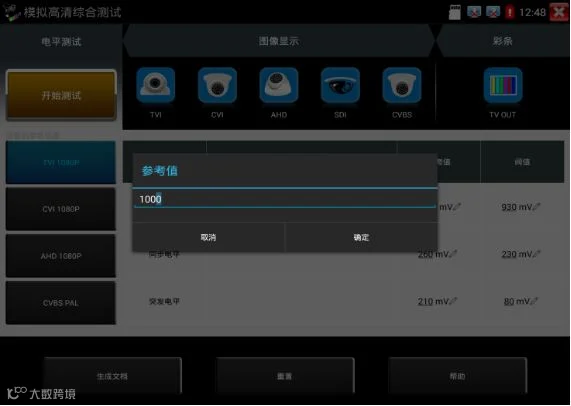

摄像机参数设置设置对应摄像机类型和分辨率后，进行电平测试。

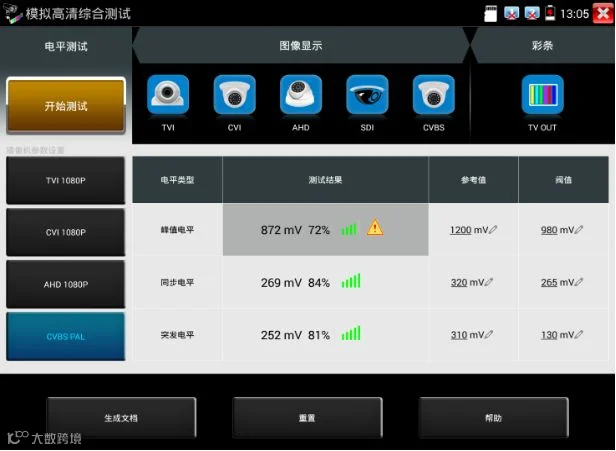

实时检测并显示视频电平的峰值、同步和突发电平值。

显示测试结果相对于参考值的百分比，更加直观易懂。测试结果低于阀值，将出现红色叹号警报。

参考值和阀值的作用：参考值和阀值是使用相应摄像机类型和分辨率，实验室测试的结果，可用于参考。接近参考值时，说明此时画面质量较好；接进或低于阀值时，视频将出现噪点，画面质量较差。

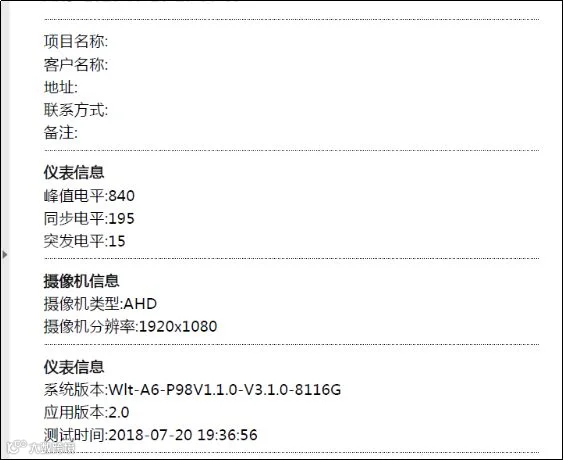

测试报告中的电平数值，是点击底部“生成文档”那一刻的电平测试结果。报告中包含测试结果的峰值、同步和突发电平，以及摄像机类型和分辨率等信息。

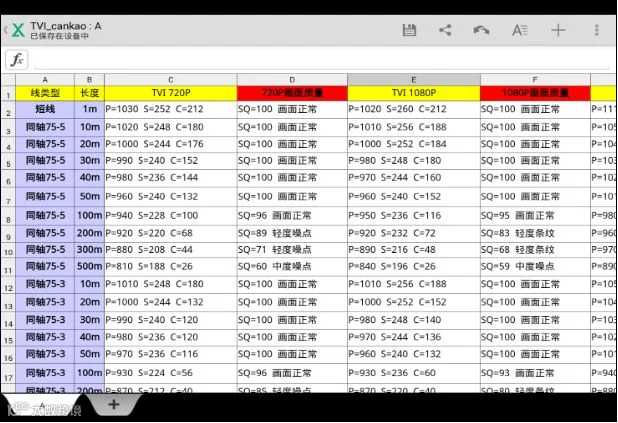

底部“帮助”按键中的“电平参考表”，提供了TVI、CVI、AHD、CVBS摄像机，在75-5和75-3两种线缆的1-500米实验室电平测试数据，可用于参考检验摄像机电平值。

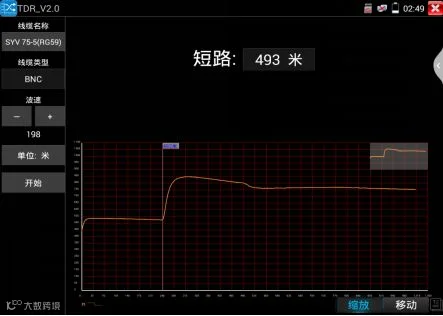

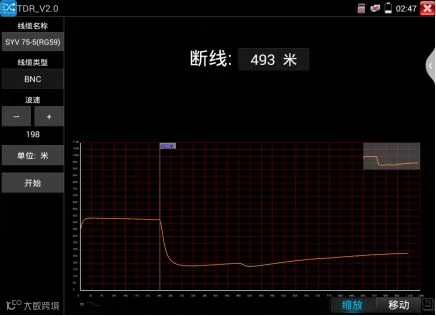

7：TDR2.0

①曲线轨迹分析：曲线中的拐点，即为被测线缆的断点或短路位置。

②拐点：曲线在经历一段平滑曲线后骤然上升或下降处。曲线在拐点后呈上升趋势，是短路；曲线在拐点后呈下降趋势，是断线。

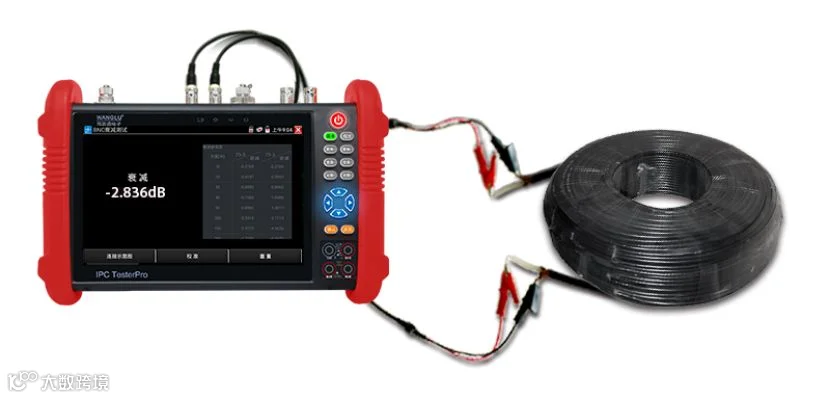

8：BNC衰减测试

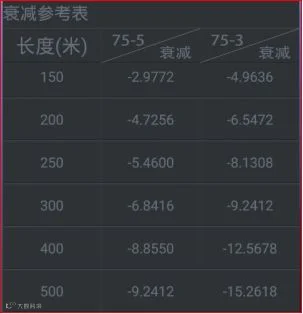

BNC衰减测试用于检测判断BNC线缆质量。测试结果比对右侧实验室测试数据，可大致判断线缆质量。

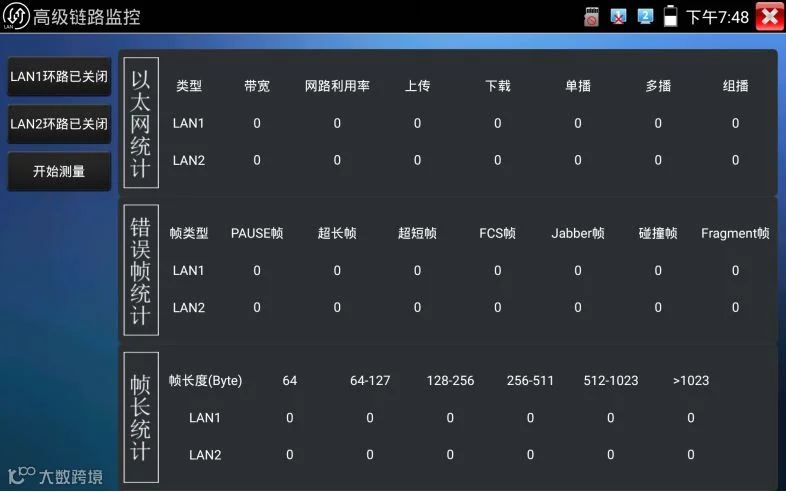

9.高级链路监控——模拟环路、以太网统计、错误镇统计、帧长统计等。

二：新版寻线器

新版寻线器和旧版寻线器对比
