一、测试同轴线缆的操作指南：
1.使用TDR测试功能测试同轴线缆时,首先按
进入TDR断点和短路测试功能.

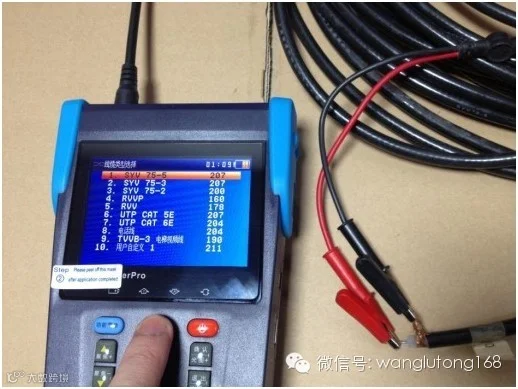

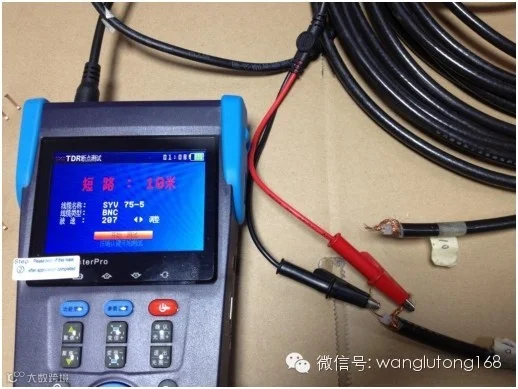

2.按设备第一行按键的”参数设置”键进入线型选择,按上下键选择对应的线型(如:75-2,75-3,75-5)等同轴线缆的线型,使用设备配备的 TDR 鳄鱼夹连接线（仅限带 TDR 测量的产品）一端夹住同轴线的铜芯,另外一端夹住同轴线的屏蔽层铜丝.

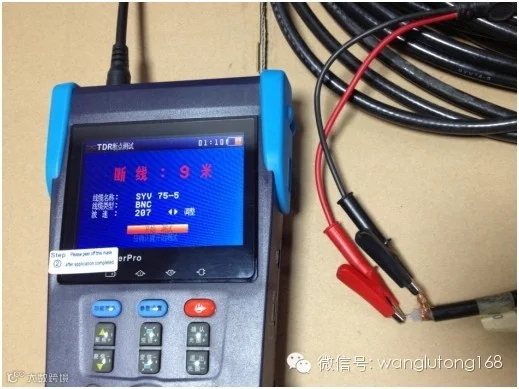

3.点击设备的“确定”键进入测试：
4.测试短路的时候直接把另外一端的铜芯和屏蔽层的铜丝绞在一起，就可以测试短路的距离。经试验验证短路的测试距离相当准确，同我们所准备的测试线缆的距离吻合。
二、测试双绞线的操作指南：
1.使用TDR测试功能测试同轴线缆时,首先按
进入TDR 断点和短路测试功能.

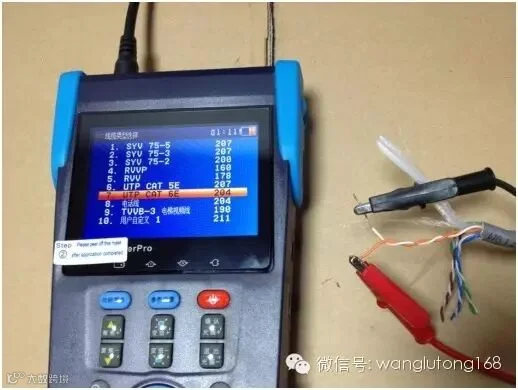

2.按设备第一行按键的”参数设置”键进入线型选择,按上下键选择对应的线型( 如:UTPCAT 5E，UTP CAT 6E)等双绞线缆的线型,使用设备配备的 TDR 鳄鱼夹连接线 （仅限带 TDR 测量的产品）一端夹住双绞线的一端,另外一端夹住双绞线的另外一端.（注意：所夹线缆应该为成对的双绞线，如“白橙/橙”等任意一对双绞线都可以。要不然会导致测试不出来或者测试不准确的后果。）

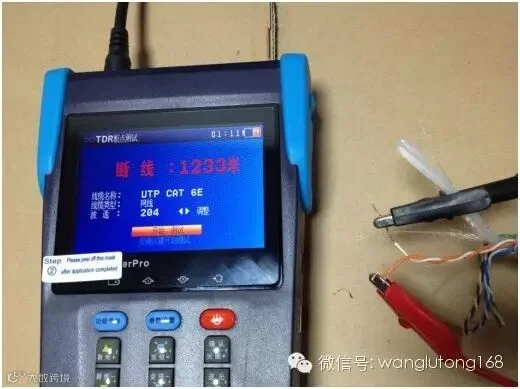

3.点击设备的“确定”键进入测试：

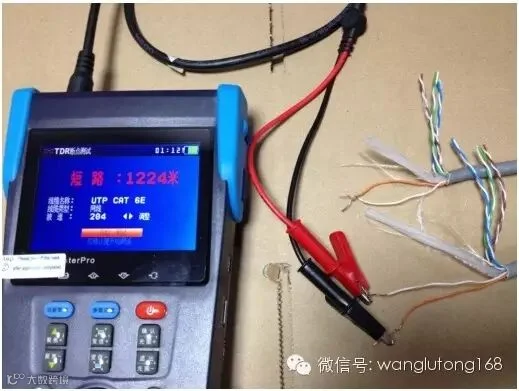

4.测试短路的时候直接把另外一端的两根铜丝绞在一起，就可以测试短路的距离。经试验验证短路的测试距离相当准确，同我们所准备的测试线缆的距离吻合。
三、测试电话线的操作指南：
1.使用TDR测试功能测试同轴线缆时,首先按
进入TDR 断点和短路测试功能.

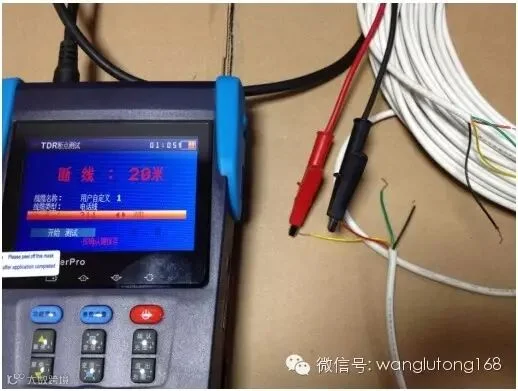

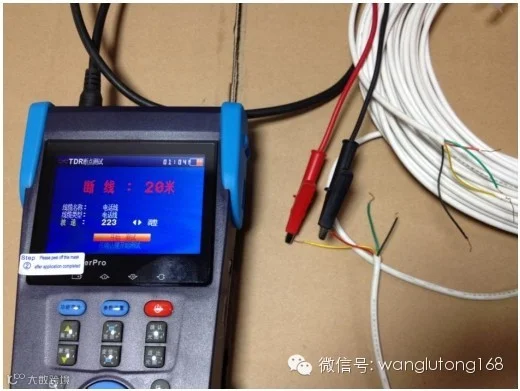

2.按设备第一行按键的“参数设置”键进入线型选择,按上下键选择对应的线型电话线的线型,使用
设备配备的TDR鳄鱼夹连接线（仅限带 TDR 测量的产品）一端夹住电话线的一端,另外一端夹住电话线的另外一端.点击设备的“确定”键进入测试。

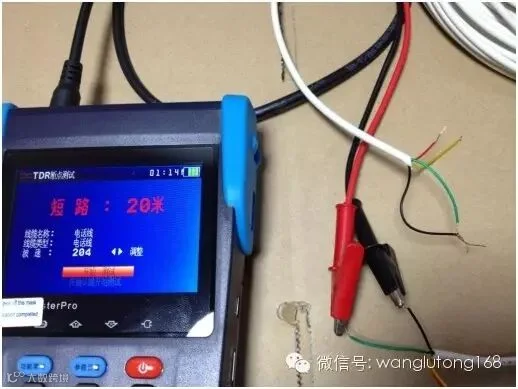

3.测试短路的时候直接把另外一端的对应颜色的两根铜丝绞在一起，就可以测试短路的距离。经试验验证短路的测试距离相当准确，同我们所准备的测试线缆的距离吻合。
四、测试 RVV、RVVP 线缆的操作指南：
1.使用 TDR 测试功能测试同轴线缆时,首先按
进入 TDR 断点和短路测试功能.
2.测试方法同测试电话线的方法相同。
五：线缆校准操作指南：
1.使用 TDR 测试功能测试同轴线缆时,首先按
进入 TDR 断点和短路测试功能.

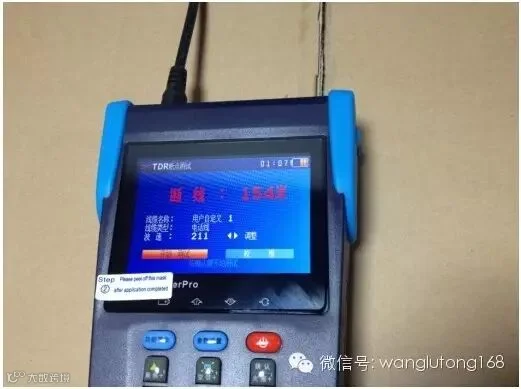

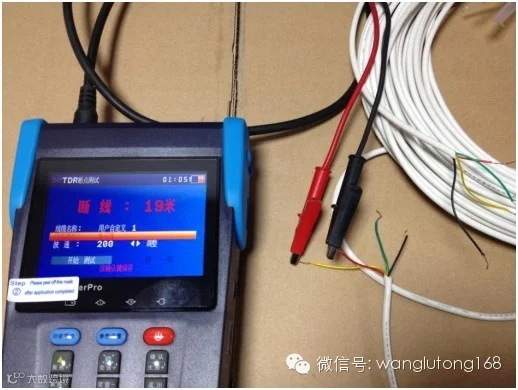

2.按设备第一行按键的”参数设置”键进入线型选择,按上下键选择到“用户自定义”, 使用设备配备的 TDR 鳄鱼夹连接线（仅限带 TDR 测量的产品）一端夹住线缆的一端,另外一端夹住线缆的另外一端.按切换键切换到“校准”按键，点击“确定”键进入校准界面。
3.切换到线型选择功能，选择对应的线型。
4.首先拿出一根预先知道距离多长的线缆（如：一根 20 米的线缆），选择好线型查看测试出来的距离，假如显示出来的距离为 19 米，就可以通过修改“线缆类型”下方的波速，按动设备的左右键增加波速，直到显示的距离为 20 米，调整到同预知的线缆距离相同。
5.此时显示的距离为校准好的距离，再用这个校准好的距离去测试同类型同厂家的线缆，这样子测试出来的距离相对要准确很多。就在校准界面选择到“开始测试”按键进行测试。
6.校准好的值只限于未退出校准界面的操作，一旦退出之后，校准失效，如果还需要校准，可重新进入界面进行校准。
六、总结：
TDR测试功能其实很简单，只需掌握以上操作步骤，可以轻松完成测试。还有一点特别需要注意，测试线缆的短路和断点测试的时候，对端一定不能连接任何设备，否则会导致测试出来的距离有很大偏差。测试的距离受到线缆质量等因素影响，测试出来的距离有几米的偏差属于正常现象，可以到断点处查看附近有没有施工等导致线缆断开的因素。
