网线TDR及网线质量测试，测试网线线对状态、长度、衰减、质量、反射率、阻抗、时延偏离等参数；
网线TDR测试
被测网线接入仪表LAN接口，在仪表功能界面，手指轻触
键，按键进入“网线TDR测试”界面。

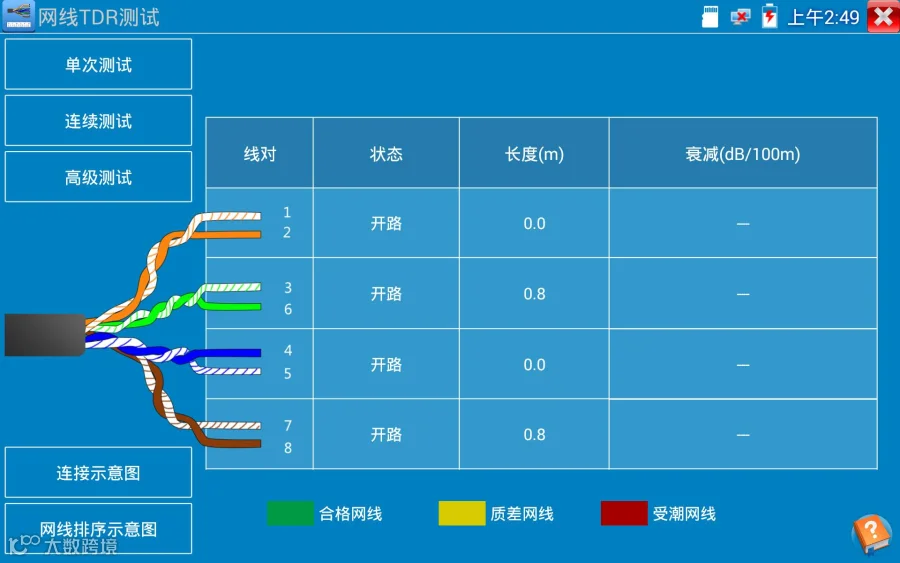

单次测试：测试线缆状态、长度和衰减。
连续测试：连续测试线缆状态、长度和衰减。
状态：当网线另一端接入设备时（如摄像机、交换机等网络设备），显示状态为“在线”；如果未接入设备或开路状态，显示状态为“开路”；如果线对为短路状态，显示线对状态为“短路”。
长度：被测网线的长度，最长测试距离为180米。网线状态短路或者开路才能测试长度，在线状态下测试长度不准确。
衰减：被测网线的衰减值。
网线质量测试：在衰减栏目，绿色为合格网线、黄色为质差网线、红色为受潮网线，网线10米以上才能测试衰减功能。

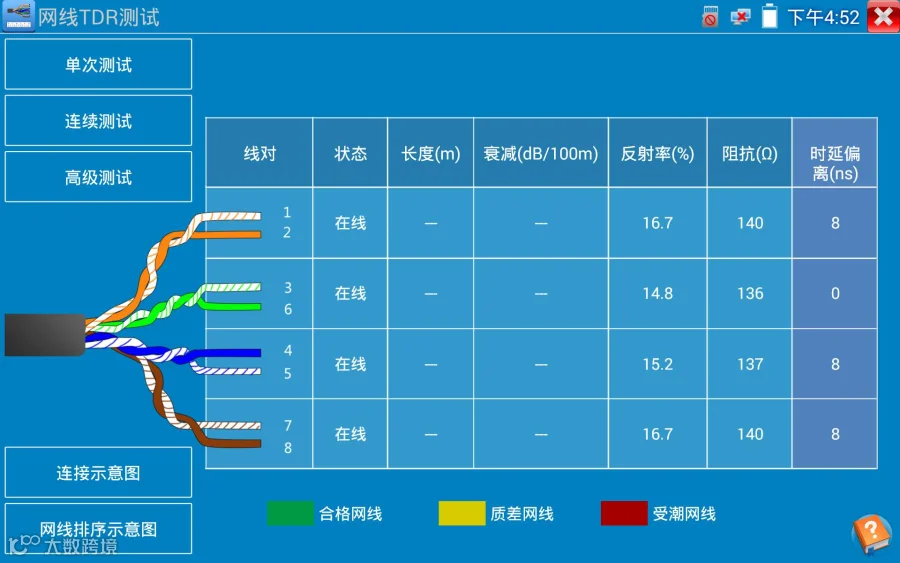

高级测试：测试线缆状态、长度和衰减、反射率、阻抗和时延偏离等参数。
反射率：通讯质量最好值为0，与摄像机连接通讯时，才能测量。
阻抗：通讯质量最好值为100欧，范围一般在85-135欧，与摄像机连接通讯时，才能测量。
时延偏离：通讯质量最好值为0ns，如果超过50ns，在传输过程会造成很大的误码率。需在千兆网络连接上时才能测量。

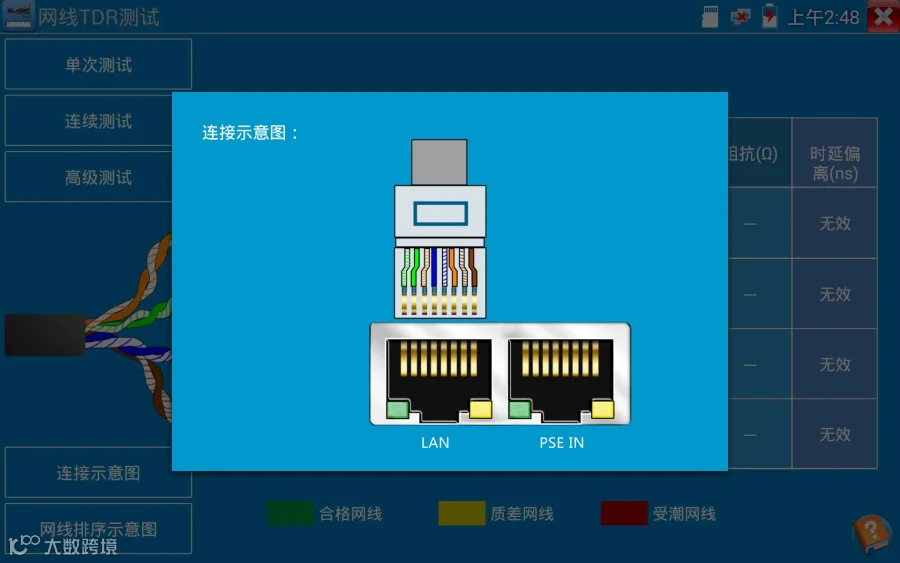

连接示意图：
测试连接方法的示意图，被测网线需接入仪表LAN接口。

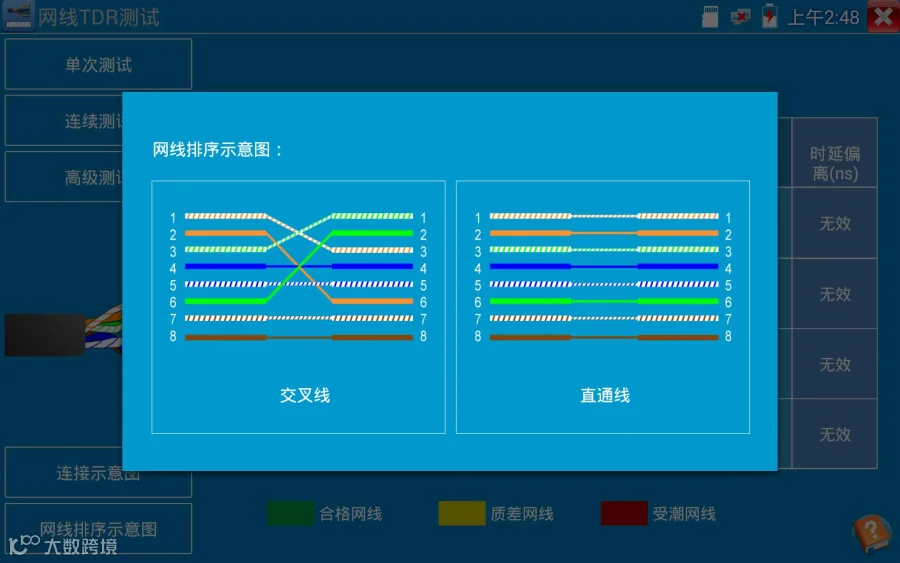

网线排序示意图：
交叉线和直通线的示意图，方便参考网线线序。

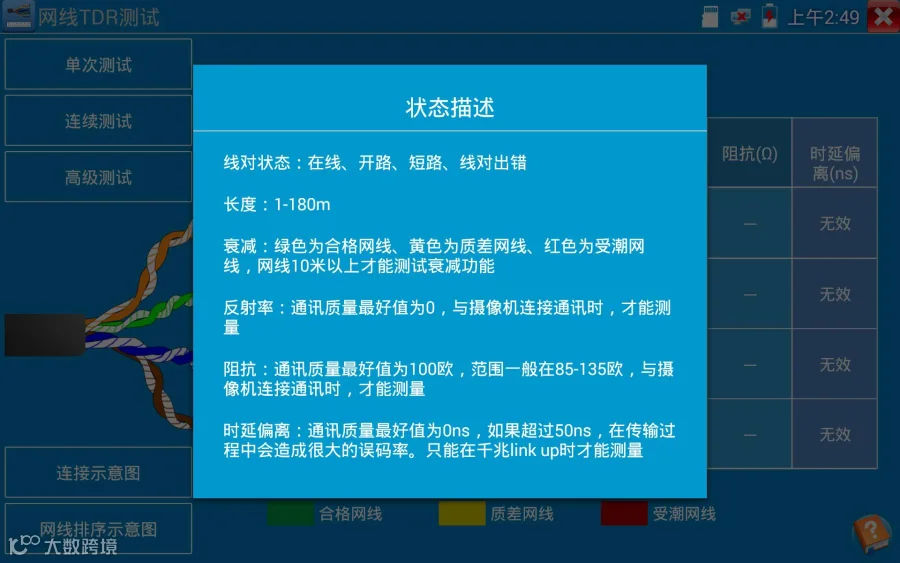

点击右下角帮助，可查看各项参数的说明。
