电动车为什么离不开逆变器？
要理解逆变器，先从电机说起。电机是一种能够实现电能与机械能双向转换的装置：
无论处于哪种状态，电机内部所使用的，都是交流电（AC）。而车辆中的储能部件——动力电池，所储存的却是直流电（DC）。
也就是说，在电动车上，电池与电机“各用各的电”。如果没有中间的电能变换，二者无法直接协同工作。这正是逆变器存在的意义。
什么是“逆变”？逆变器负责什么？
在电力工程中：
在车辆使用场景中，由于动力电池输出的是直流电，而驱动电机需要交流电，直流转交流的工况更为常见，因此，这一车载电力电子装置被称为——逆变器。

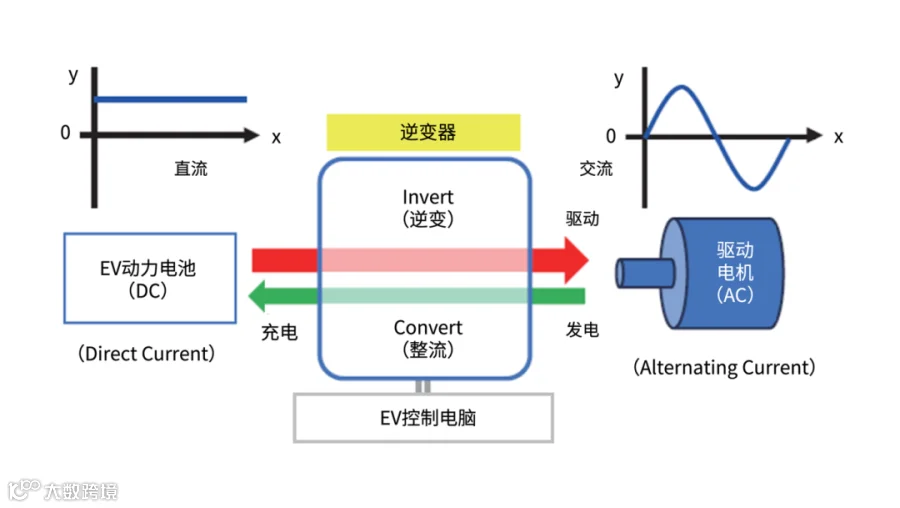

在行驶过程中，逆变器主要承担两项工作：
上述电能转换过程，均由车辆的 EV 控制电脑进行统一控制和协调。
【拓展理解】
整流器与逆变器的关系
从功能上看：
在车载电力系统中，这两类电能变换功能，往往由同一套功率电路在不同工况下实现。
功率流向本质上反映的是电能在电源与负载之间、或不同节点之间的传输方向，其判定与电压相位差及幅值差密切相关。
为保证电能输出的稳定性，逆变器及相关电路中通常还会配置滤波电路，以降低电压波动，有助于提升系统的整体电源质量和稳定性。
逆变器在不同电动车上“住”在哪里？
不同类型的电动车，其动力系统结构并不相同，逆变器的集成方式和搭载位置，也因此有所区别。下面以 HEV（混合动力汽车） 和 BEV（纯电动车） 为例进行说明。

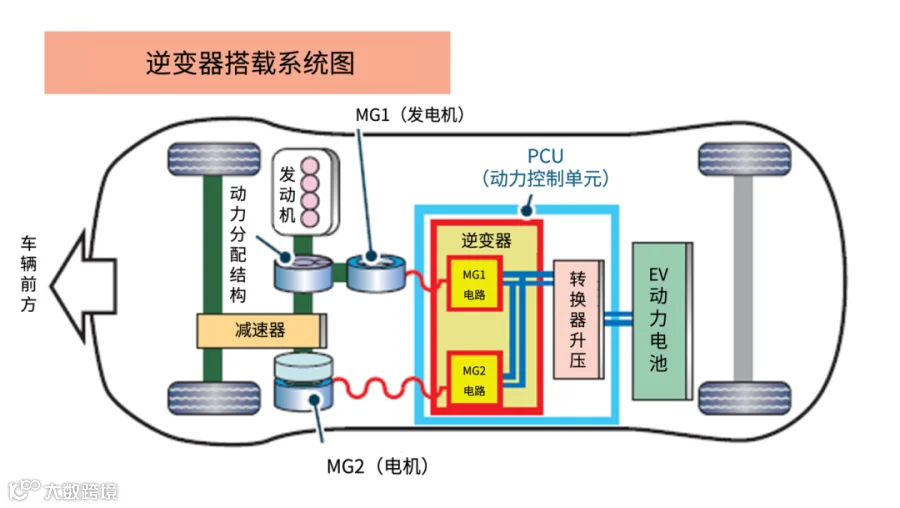

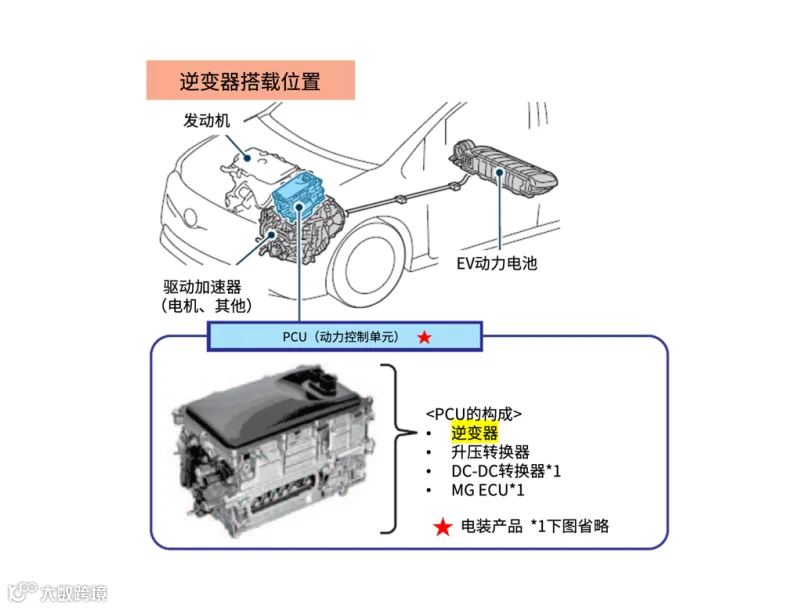

逆变器集成在 PCU 中
在 HEV 车型中，逆变器通常作为 PCU（动力控制单元） 的组成部分，整体搭载于发动机舱内。
PCU 是混合动力系统中的核心控制单元，对驱动电机的输出、能量回收以及电流转换进行综合管理。
【拓展理解】
PCU 的主要功能
PCU（Power Control Unit）主要承担以下任务：
随着电动化技术的发展，PCU 正不断向高集成化与小型化演进。

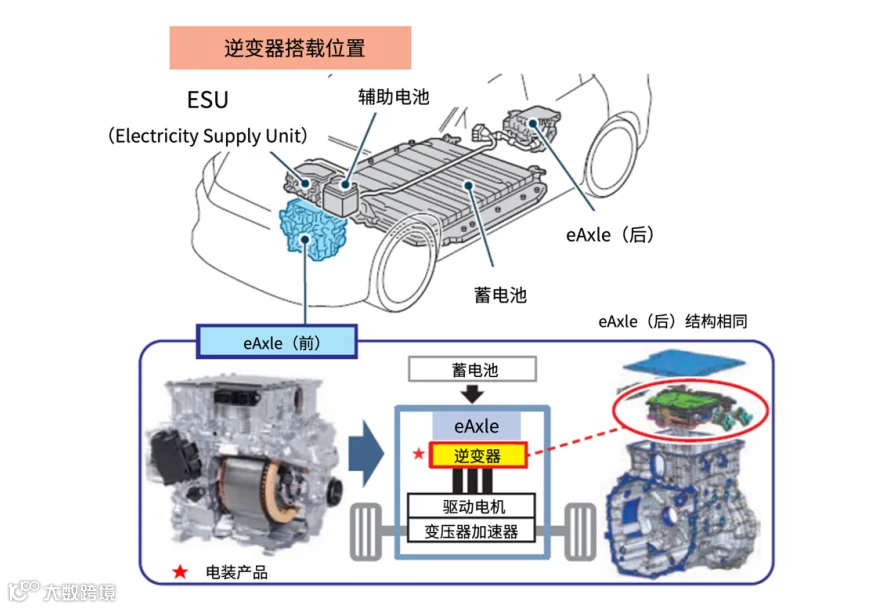

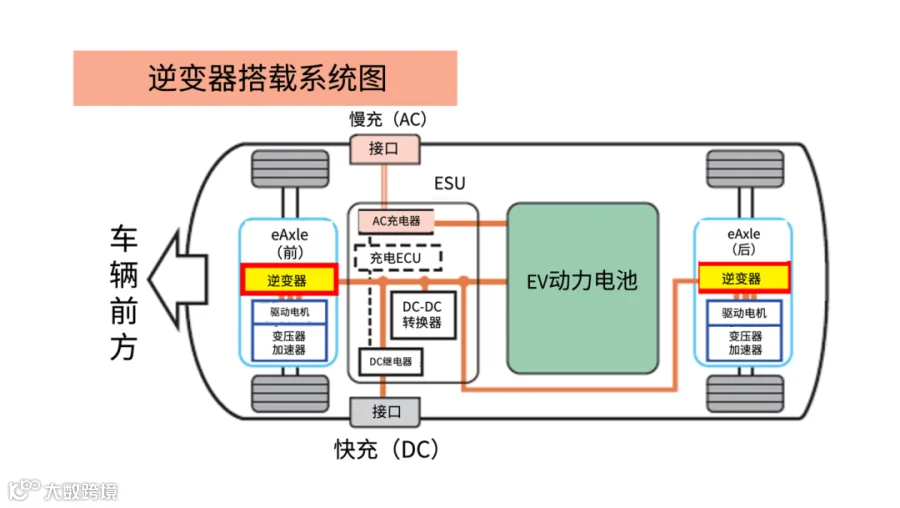

逆变器集成于 eAxle 系统
在 BEV 车型中，驱动系统集成度进一步提升，逆变器通常被直接集成进 eAxle（电驱动桥） 中。

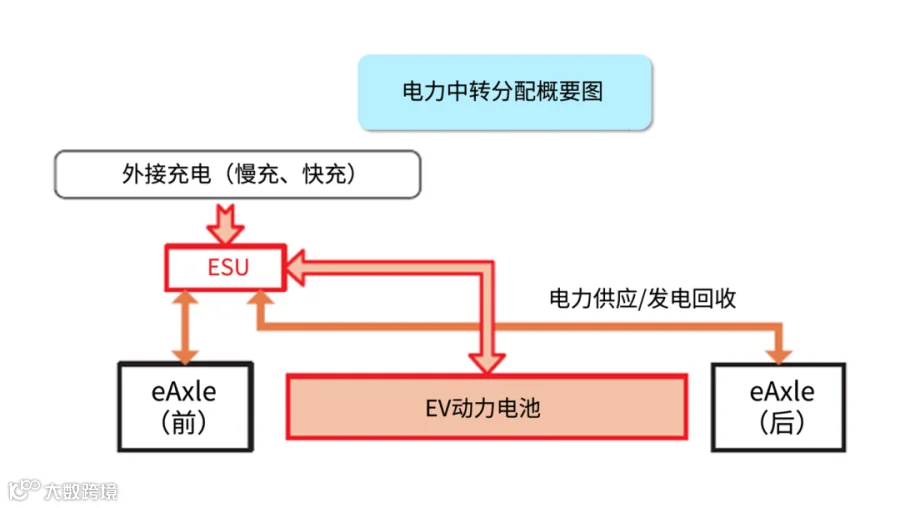

这一系统常以 ESU（电力供应单元） 的形式存在，将逆变器、驱动电机及变速驱动桥进行一体化设计。
【拓展理解】
ESU 的角色
ESU 主要负责：

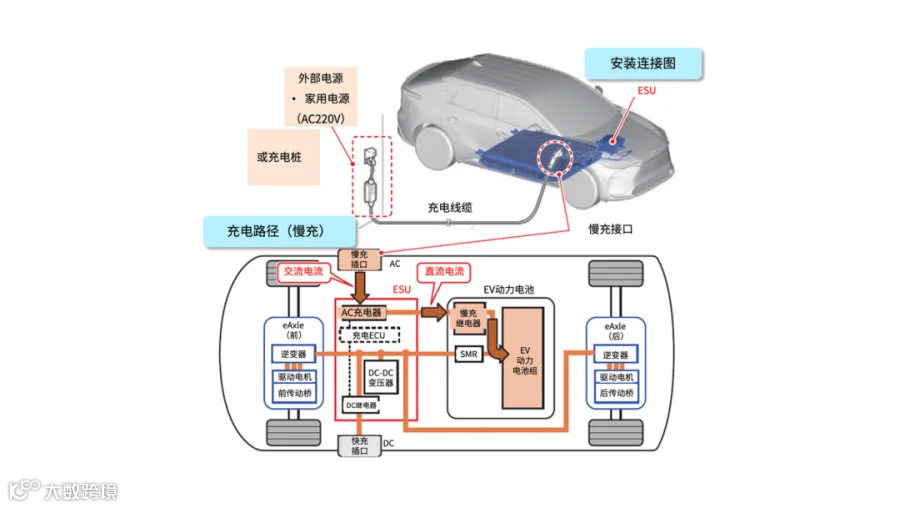

在充电过程中：
通过上篇内容，我们已经明确了：
那么，逆变器是通过怎样的电路结构和功率半导体器件，将直流电转换为驱动电机所需的三相交流电？
在驱动与能量回收过程中，这些器件又是如何通过开关控制，实现电能的双向转换？
下篇，我们将从电路构成与运行原理入手，进一步拆解车载逆变器的工作机制。
